T400S, T 400 S

Преобразователи измерительные

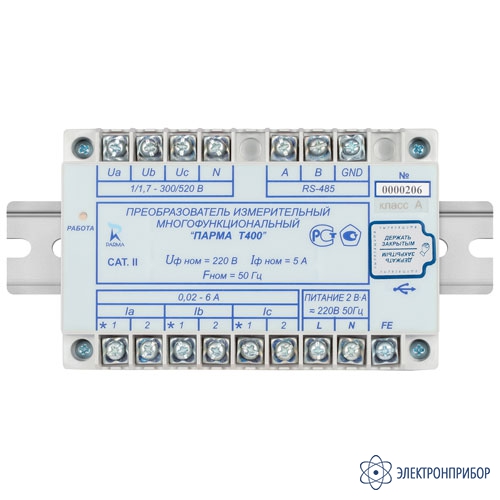

ПАРМА Т400 S — преобразователь 3-х фазный измерительный многофункциональный класс S

Код товара: 37642
  • 79473-20

    • Межповерочный интервал

      5 лет

    • Госреестр СИ РФ

      79473-20 до 02.11.2025

    • Производитель

      ПAРМА, Россия

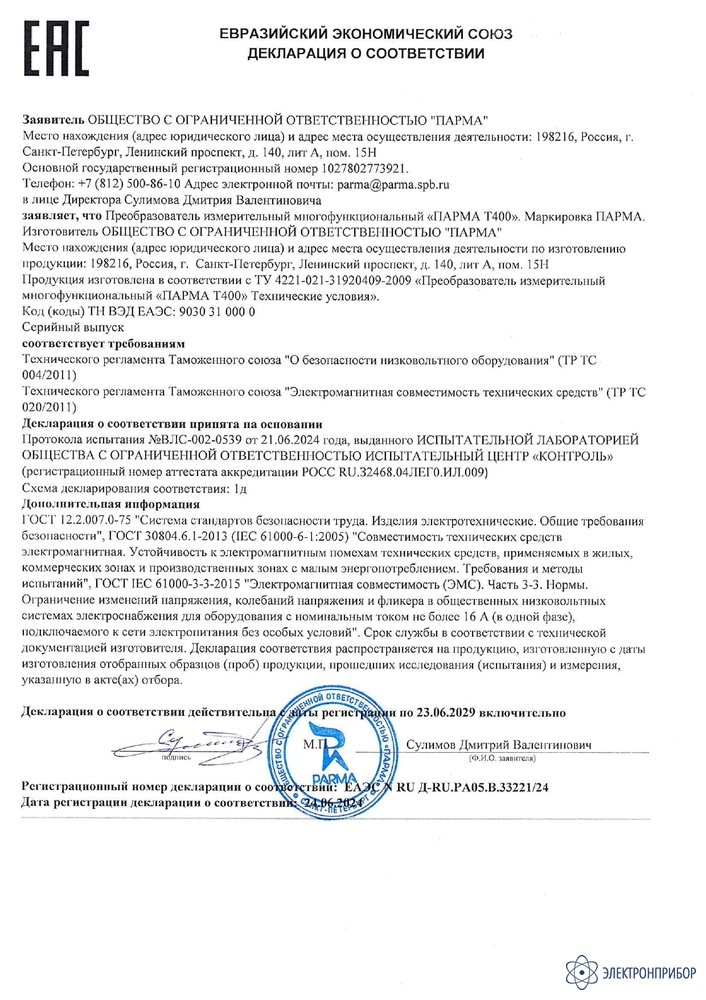

    Сертификаты

    Назначение преобразователя 3-х фазного измерительного многофункционального класса S ПАРМА Т400 S:

    Многофункциональный измерительный преобразователь ПАРМА Т400 S обеспечивает одновременное измерение параметров электрической энергии, преобразование информации в цифровой код, передачу данных на микроконтроллер через последовательный интерфейс RS-485 (протоколы MODBUS RTU, MODBUS ASCII, МЭК 60870-5-101).

    Исполнение устройства ПАРМА Т400 класса S (ПАРМА Т400 S) – экономичное исполнение прибора (оптимальное соотношение цены и точности.

    Область применения:

    • Измерение параметров электрической энергии в сетях трехфазного или однофазного тока с последующей их передачей на верхний уровень АИИС;
    • Устройство нижнего уровня в АИИС на объектах генерации, преобразования, передачи и распределения электроэнергии.

    Измеряемые величины:

    • Фазное и междуфазное напряжение;
    • Фазный ток;
    • Напряжение и ток нулевой последовательности;
    • Частота переменного тока;
    • Cos ϕ по каждой фазе;
    • Активная, реактивная и полная мощности по одной и по трем фазам.

    Особенности преобразователя 3-х фазного измерительного многофункционального класса S ПАРМА Т400 S:

    • Универсальность - возможность использования в цепях с действующим значением напряжения переменного тока 57,74 и 220 В;
    • Три измерительных канала по току и напряжению;
    • Передача информации на верхний уровень АИИС;
    • Служебный интерфейс USB для конфигурации и диагностики преобразователя с ПК;
    • Возможность монтажа как на DIN-рейку, так и на панель;
    • Малые габариты;
    • Потребляемая мощность - 2 В∙А.

  • Технические характеристики преобразователя 3-х фазного измерительного многофункционального класса S ПАРМА Т400 S:

    Характеристика выходного сигнала Диапазон Пределы допускаемой основной
    погрешности  Δ - абсолютной δ- относительной    		 Дополнительные условия
    Действующее значение напряжения переменного тока (фазного), Uф От 1 до 300 В От 1 до 100 В Δ=±(0,0005·Х+0,05);
    Δ=±0,1*    		 Uном=57,74 В
    От 100 до 300 В δ=±0,1 %;
    γ=±0,15 %*    		 Uном=220 В
    Действующее значение междуфазного напряжения, Uмф От 1,7 до 520 В От 1,7 до 100 В Δ=±(0,001·Х+0,05);
    Δ=±0,15*    		 Uном=100 В
    От 100 до 520 В δ=±0,1 %;
    γ=±0,15 %*    		 Uном=380 В
    Действующее значение напряжения нулевой последовательности, U0 От 1 до 300 В
    От 0 до 100 В    		 Δ=±(0,0005·Х+0,05);
    Δ=±0,1*    		 Uном=57,74 В
    От 100.01 до 300 В δ=±0,1 %;
    γ=±0,15 %*    		 Uном=220 В
    Частота переменного тока, f От 40 до 60 Гц ∆=±0,01 fном=50 Гц U≥10 B
    Действующее значение силы переменного тока (фазного), Iф От 0,02 до 6 А От 0,02 до 3 А Δ=±(0,00125·Х+0,00075);
    Δ=±0,005*    		 Iном=5 A
    От 3 до 6 А Δ=±(0,00125·Х+0,00075);
    γ=±0,15 %*
    Действующее значение тока нулевой последовательности, I0 От 0,02 до 6 А От 0,02 до 3 А Δ=±(0,00125·Х+0,00125);
    Δ=±0,005 %*    		 -
    От 3 до 6 А Δ=±(0,00125·Х+0,00125);
    γ=±0,15 %*
    Активная мощность
    По одной фазе, P От 0 до 1800 Вт δ=±(0,25+0,0075·(Рк/Ри-1), %;
    Δ=±1,25*    		 |cos φ| ≥ 0,2
    По трем фазам, P От 0 до 5400 Вт
    Реактивная мощность
    По одной фазе, Q От 0 до 1800 ва р δ=±(0,25+0,0075·Qк/Qи-1), %;
    Δ=±1,25*    		 |sin φ| ≥ 0,2
    По трем фазам, Q От 0 до 5400 ва р
    Полная мощность
    По одной фазе, S От 0 до 1800 δ=±(0,25+0,0075·Sк/Sи-1), %;
    Δ=±1,25*    		 -
    По трем фазам, S От 0 до 5400
    Примечание: Х – измеренное значение фазного (междуфазного) напряжения и силы переменного тока;
    1)  – за нормирующее значение принимается номинальное значение фазного (междуфазного) напряжения переменного тока;
    2)  – за нормирующее значение принимается конечное значение диапазона измерений силы тока;
    3) – за нормирующее значение принимается конечное значение диапазона измерения активно, реактивной и полной мощности;
    Рк, Qк и Sк конечное значение диапазона измерения активной, реактивной и полной мощности;
    Ри, Qи и Sи измеренное значение активной, реактивной и полной мощности
    Общие характеристики
    Параметр Значение
    Скорость обмена данными по интерфейсу RS-485 От 9600 до 230400 бод
    Время от приема запроса до начала выдачи данных Не более 25 мс
    Коэффициенты искажения синусоидальности кривых входного напряжения и тока Не более 30%

    Стабильность работы внутренних часов в нормальных условиях

    		 Не более ±3 с/сутки
    Выдерживаемая перегрузка по напряжению В течение 1 минуты с действующим значением 600 В
    Выдерживаемая перегрузка переменным током В течение 1 минуты с действующим значением 10 А
    Входное сопротивление измерительных входов напряжения Не менее 300 кОм
    Входное сопротивление измерительных входов силы тока Не более 25 мОм
    Время установления рабочего режима Не более 20 с с момента включения и подачи измеряемых сигналов
    Время непрерывной работы преобразователя Не ограничено
    Потребляемая мощность Не более 2 В·А
    Среднее время восстановления работоспособного состояния 2 ч
    Средняя наработка на отказ Не менее 100000 ч
    Средний срок службы Не менее 15 лет
    Номинальная температура окружающего воздуха +20 °С
    Допускаемое отклонение температуры окружающего воздуха ±5 °С
    Масса Не более 0,8 кг
    Габаритные размеры Не более 140 х 90 х 65 мм

  • Комплект поставки ПАРМА Т400 S

    № Наименование Количество
    1 Преобразователь 3-х фазный измерительный многофункциональный класс S ПАРМА Т400 S 1
    2 Компакт-диск с ПО и руководством по эксплуатации 1
    3 Формуляр 1
    4 Наклейка 5
    5 Упаковочная коробка 1

    Дополнительная комплектация ПАРМА Т400 S:

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель USB B - USB А для подключения ПК
