ДНТ-051, ДНТ 051, ДНТ051

Преобразователи измерительные

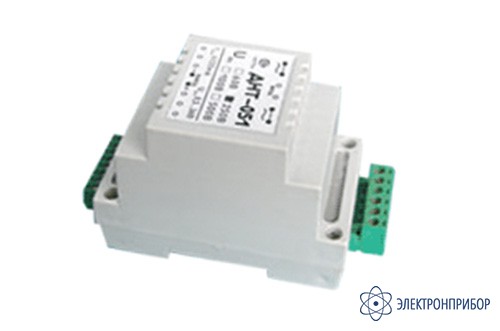

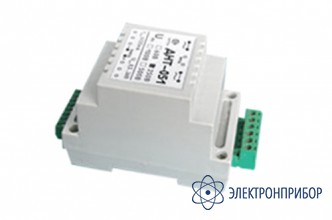

ДНТ-051 — датчики измерения переменного напряжения

Код товара: 38262

    Назначение датчика измерения переменного напряжения ДНТ-051:

    ДНТ-051 предназначен для работы в однофазных цепях.

    Описание датчика измерения переменного напряжения ДНТ-051:

    Датчики (преобразователи измерительные) предназначены для преобразования напряжения переменного тока в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

    Особенности датчика измерения переменного напряжения ДНТ-051:

    • Гальваническая развязка силовых цепей и цепей контроля;
    • Минимальные габариты и масса;
    • Возможность монтажа на DIN-рейку;
    • Питание по токовой петле.

  • Технические характеристики датчика измерения переменного напряжения ДНТ-051:

    Параметр ДНТ-051 ДНТ-053
    Диапазон измеряемых напряжений, В 0...50; 0...100; 0...250; 0...500 0...250 (Трехфазное)
    Допустимая перегрузка по измеряемому напряжению, разы 1,3
    Входной номинальный ток, Iном, мА 1
    Диапазон рабочих температур,°С 0...+70; (-40...+70)
    АЧХ в пределах 1%, не более, кГц 0,02...10
    Основная погрешность измерения для частоты 50 Гц не более,% 0,5
    Нелинейность выходной характеристики, не более, % 0,3
    Номинальный выходной ток, мА 4/20
    Максимальный выходной ток, мА 25
    Пробивное напряжение вход-выход, кВ 1
    Напряжение питания, В 9...36
    Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 1000
    Сопротивление изоляции в рабочих условиях, МОм не менее 5
    Габаритные размеры, мм 95х54х65
    Масса, г не более 150

  • Комплект поставки ДНТ-051

    № Наименование Количество
    1 Датчик измерения переменного напряжения ДНТ-051 1
