ПИТ-Т-П10, ПИТ-_-ТП10, ПИТТП10, ПИТ-1-Т-П10, ПИТ-5-Т-П10, ПИТ-10-Т-П10, ПИТ-20-Т-П10, ПИТ-50-Т-П10, ПИТ-100-Т-П10,

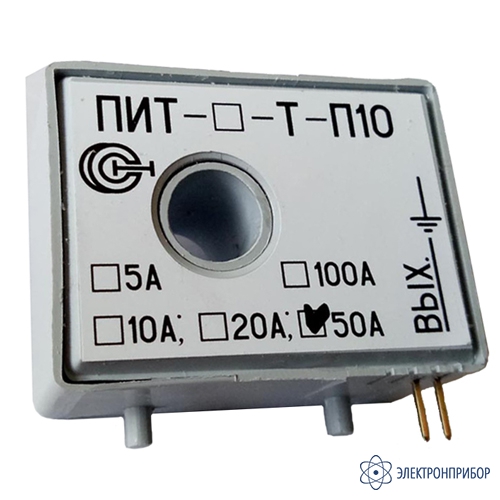

ПИТ-_-Т-П10 — преобразователь измерительный переменного тока
Код товара: 51312-
-
Гарантия
24 месяца
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
74910-19 до 29.04.2024
Сертификаты
Назначение преобразователя измерительного переменного тока ПИТ-_-Т-П10:
Измерительные преобразователи серии ПИТ-_-Т-П10 предназначены для измерения переменных токов без разрыва цепи.
ПИТ-_-Т-П10 - преобразователи измерительные переменного тока с частотой 50 Гц. Отличается от других преобразователей своего класса низкой ценой. Выпускается для измерения тока в различных диапазонах : от 0 до 1 Ампера, ... , от 0 до 100 А:
- ПИТ-1-Т-П10 - преобразователь измерительный переменного тока 0...1 А;
- ПИТ-5-Т-П10 - преобразователь измерительный переменного тока 0...5 А;
- ПИТ-10-Т-П10 - преобразователь измерительный переменного тока 0...10 А;
- ПИТ-20-Т-П10 - преобразователь измерительный переменного тока 0...20 А;
- ПИТ-50-Т-П10 - преобразователь измерительный переменного тока 0...50 А;
- ПИТ-100-Т-П10 - преобразователь измерительный переменного тока 0...100 А.
Основные преимущества преобразователя измерительного переменного тока ПИТ-_-Т-П10:
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения.
-
-
Технические характеристики преобразователя измерительного переменного тока ПИТ-_-Т-П10:
Параметр Значение ПИТ-1-Т-П10 ПИТ-5-Т-П10 ПИТ-10-Т-П10 ПИТ-20-Т-П10 ПИТ-50-Т-П10 ПИТ-100-Т-П10 Диапазон измеряемых токов, А 0...1 0...5 0...10 0...20 0...50 0...100 Номинальный выходной сигнал, В(мА) * ~ 2 Основная погрешность измерения для частоты 50 Гц не более,% 0,5 Нелинейность выходной характеристики, не более, % 0,2 Полоса пропускания, Гц 20-5000 Допустимая перегрузка по измеряемому току, разы 1,5 Ток потребления, мА 5 Порог срабатывания, мА - Диапазон рабочих температур,°С ** -10...+80 (-40 … +80) Диаметр отверстия под токовую шину, мм *** 10 Габаритные размеры, мм 44х33х22 Масса, г 70 По требованию заказчика возможно:
* - изготовление датчиков с выходом TRUE-RMS;
** - изготовление датчиков с расширенным диапазоном рабочих температур;
*** - изготовление датчиков с увеличенным отверстием под токовую шину. -
Комплект поставки ПИТ-_-Т-П10
№ Наименование Количество 1 Преобразователь измерительный переменного тока ПИТ-_-Т-П10 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1 -
Модификации ПИТ-_-Т-П10
-
ПИТ-1-Т-П10, преобразователь измерительный переменного тока
Снят с производства
Подобрать аналогДобавить к сравнению
-
-
