ПИМ 200-У-4/20-Б40, ПИМ 200У 4/20 Б40, ПИМ 200 У 4/20 Б40

Преобразователи измерительные

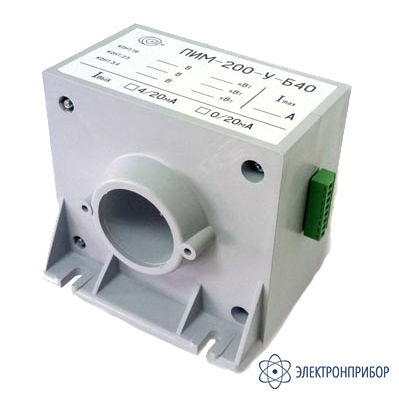

ПИМ-200-У-4/20-Б40 — преобразователь измерительный активной мощности

Код товара: 51456
  • 75479-19

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75479-19 до 02.07.2029

    • Производитель

      Горизонт Плюс, Россия

    Назначение преобразователя измерительного активной мощности ПИМ-200-У-4/20-Б40:

    Преобразователь измерительный активной мощности ПИМ-200-У-4/20-Б40 предназначен для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей. Преобразователи используются в составе измерительных и управляющих систем.

    Для повышения точности преобразования входное напряжение разделено на три диапазона. Преобразователь измерительный активной мощности ПИМ-200-У-4/20-Б40 выпускается на заказ: от 20 до 200 кВт. Преобразователи ПИМ используют внешний источник питания. Состоят из замкнутого магнитопровода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой установлены элементы электронной схемы обработки сигнала.

  • Технические характеристики преобразователя измерительного активной мощности ПИМ-200-У-4/20-Б40:

    Параметр Значение
    Диапазон измеряемых напряжений, кВт 20...200 (указывается при заказе)
    Выходной сигнал датчика, мА 4/20 (возможно изготовление датчиков с выходом 0/20)
    Диапазоны входных напряжений, В 0-380, 0-250, 0-127
    Максимальный входной ток, не вызывающий дополнительной погрешности измерения, А 500
    Основная приведенная погрешность, не более, % 2
    Напряжение питания, В 10-30
    Габаритные размеры, мм 120x110x106
    Диаметр отверстия под токовую шину, мм 40
    Масса, г 700

  • Комплект поставки ПИМ-200-У-4/20-Б40

    № Наименование Количество
    1 Преобразователь измерительный активной мощности ПИМ-200-У-4/20-Б40 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
