Преобразователи измерительные

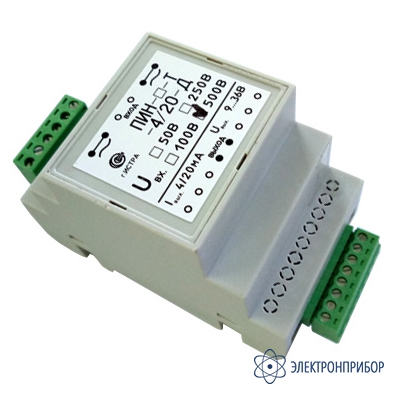

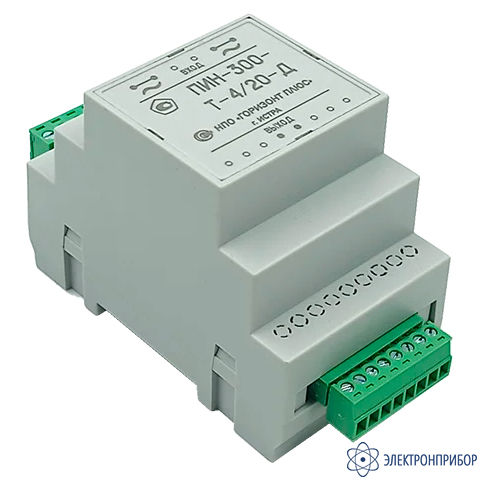

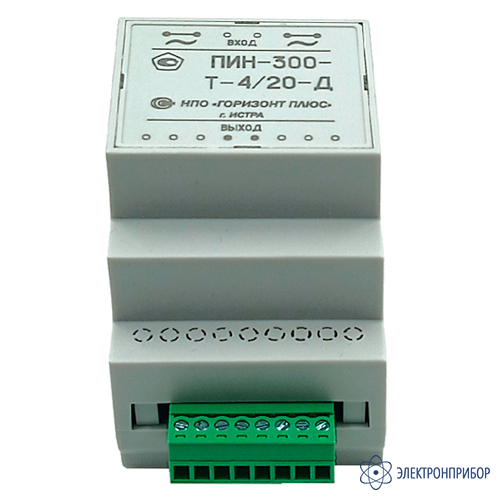

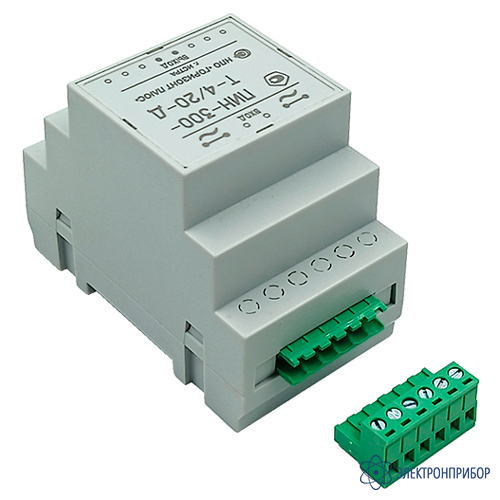

ПИН-_-Т-4/20-Д — преобразователь измерительный переменного напряжения

Код товара: 51398
  • 75210-19
    7 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75210-19 до 03.06.2029

    • Производитель

      Горизонт Плюс, Россия

    Сертификаты

    Назначение преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

    Преобразователи напряжения измерительные ПИН-Т предназначены для преобразования напряжения переменных токов в цепях, гальванически изолированных от питания и выхода:

    • ПИН-_-Т-4/20-Д – преобразуют среднеквадратичное значение напряжения переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;
    • ПИН-_-Т-4/20-П – преобразуют среднеквадратичное значение напряжения переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;
    • ПИН-_-Т-4/20-Д3 – преобразуют среднеквадратичное значение трех гальванически независимых измеряемых напряжений переменного тока в пропорциональные значения силы постоянного тока, соответствующие требованиям к стандартному интерфейсу «токовая петля 4/20 мА».

    Литера «Д» в названии означает, что преобразователь предназначен для монтажа на DIN-рейку. Литера «П» - для монтажа на печатную плату. Цифра «3» - трехфазное исполнение преобразователя.

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.

    Область применения преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

    Преобразователи ПИН-Т предназначены для работы в составе измерительных и управляющих систем.

    По условиям эксплуатации преобразователи соответствуют группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажности до 90 % при 25 °С. Все преобразователи используют внешние источники питания.

    Основные преимущества преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

    • гальваническая развязка силовых цепей и цепей контроля;
    • способ преобразования входного сигнала True-RMS;
    • возможность монтажа на DIN-рейку;
    • минимальные габариты.

    Варианты исполнения преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

    Измерительные преобразователи ПИН-_-Т-4/20-Д​ выпускаются с разным диапазоном измеряемых напряжений:

    • ПИН-50-Т-4/20-Д​ — преобразователь измерительный переменного напряжения 0...50 В;
    • ПИН-100-Т-4/20-Д​ — преобразователь измерительный переменного напряжения 0...100 В;
    • ПИН-200-Т-4/20-Д​ — преобразователь измерительный переменного напряжения 0...200 В;
    • ПИН-300-Т-4/20-Д​ — преобразователь измерительный переменного напряжения 0...300 В;
    • ПИН-400-Т-4/20-Д​ — преобразователь измерительный переменного напряжения 0...400 В;
    • ПИН-500-Т-4/20-Д​ — преобразователь измерительный переменного напряжения 0...500 В;
    • ПИН-700-Т-4/20-Д​ — преобразователь измерительный переменного напряжения 0...700 В;

  • Технические характеристики преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

    Параметр Значение
    ПИН-50-Т-4/20-Д ПИН-100-Т-4/20-Д ПИН-200-Т-4/20-Д ПИН-300-Т-4/20-Д ПИН-400-Т-4/20-Д ПИН-500-Т-4/20-Д ПИН-700-Т-4/20-Д
    Пределы преобразования напряжения, не менее, В, Uэфф 0...50 В 0...100 В 0...200 В 0...300 В 0...400 В 0...500 В 0...700 В
    Диапазон рабочих температур, °С * -40...+70°С
    Величина силы тока по измеряемой цепи при номинальном напряжении на входе, не более, мА 1,0
    Величина силы тока на выходе преобразователей:
    - при входном напряжении равном нулю, мА
    - при номинальном напряжении на входе, мА
    4,0
    20
    Максимальное сопротивление нагрузки, Ом 500
    Предел допускаемой основной приведенной погрешности преобразования напряжения, % не более ±0,5
    Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения, вызванной изменением температуры окружающего воздуха в интервале рабочих температур:
    группа А
    группа В
    группа С

    ±0,3
    ±0,4
    ±0,5
    Частота преобразуемой силы тока, Гц 40-5000
    Время установления выходного сигнала не более, с 1,0
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч. Неогр.
    Время перегрузки по входу, 20% Uном, с 1,0
    Напряжение питания, Uп, В от 10 до 36
    Ток потребления по цепи питания, не более, мА 40
    Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В 3000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Габаритные размеры, не более, мм 95х54х65
    Масса, не более, г 250

    Примечание:
    * по требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.

  • Комплект поставки ПИН-_-Т-4/20-Д

    № Наименование Количество
    1 Преобразователь измерительный переменного напряжения ПИН-_-Т-4/20-Д в выбранном исполнении  1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
