ПИН-_-У-4/20-Б-M — преобразователь измерительный переменного напряжения

Код товара: 75943
  • 75210-19

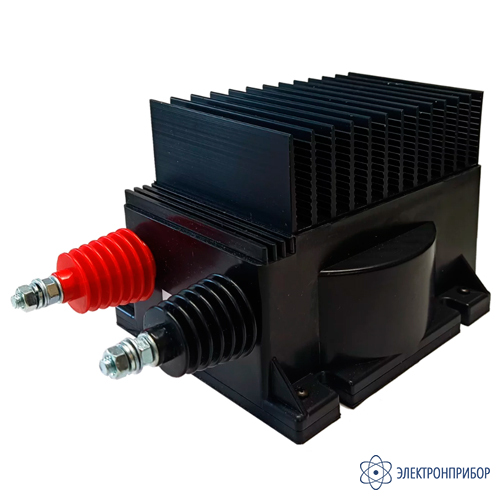

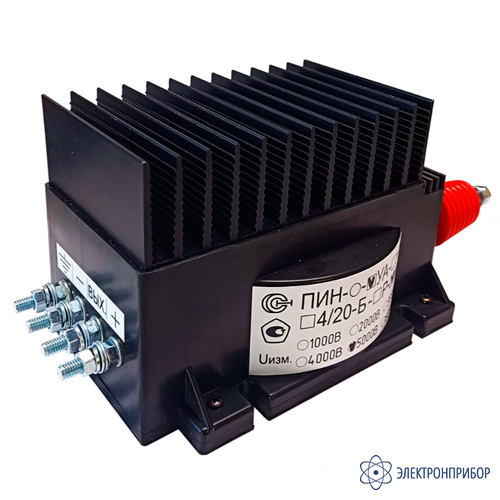

    Преобразователь измерительный переменного напряжения ПИН-_-У-4/20-Б-M Преобразователь измерительный переменного напряжения ПИН-_-У-4/20-Б-M
    6 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75210-19 до 03.06.2029

    • Производитель

      Горизонт Плюс, Россия

    Сертификаты

    Назначение преобразователя измерительного переменного напряжения ПИН-_-У-4/20-Б-M:

    Преобразователи напряжения измерительные ПИН-У предназначены для преобразования напряжения постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИН-_-УА-Б-М преобразуют мгновенные значения измеряемого напряжения постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока;
    • ПИН-_-У-4/20-Б-М – преобразуют среднеквадратичное значение напряжения постоянного и переменного ток в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА».

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.

    По согласованию с разработчиком допускается питание преобразователей от однополярного источника

    Область применения преобразователя измерительного переменного напряжения ПИН-_-У-4/20-Б-M:

    Преобразователи ПИН-У предназначены для работы в составе измерительных и управляющих систем. Все преобразователи используют внешние источники питания.

    Варианты исполнения преобразователя измерительного переменного напряжения ПИН-_-У-4/20-Б-M:

    Измерительные преобразователи ПИН-_-У-4/20-Б-M​​ выпускаются с разным диапазоном измеряемых напряжений:

    • ПИН-1000-У-4/20-Б-M — преобразователь измерительный переменного напряжения 0...1000 В;
    • ПИН-2000-У-4/20-Б-M — преобразователь измерительный переменного напряжения 0...2000 В;
    • ПИН-3000-У-4/20-Б-M​ — преобразователь измерительный переменного напряжения 0...3000 В;
    • ПИН-4000-У-4/20-Б-M — преобразователь измерительный переменного напряжения 0...4000 В;
    • ПИН-5000-У-4/20-Б-M — преобразователь измерительный переменного напряжения 0...5000 В;
    • ПИН-6000-У-4/20-Б-M​ — преобразователь измерительный переменного напряжения 0...6000 В.

  • Технические характеристики преобразователя измерительного переменного напряжения ПИН-_-У-4/20-Б-M:

    Параметр Значение
    ПИН-1000-У-4/20-Б-M ПИН-2000-У-4/20-Б-M ПИН-3000-У-4/20-Б-M ПИН-4000-У-4/20-Б-M ПИН-5000-У-4/20-Б-M ПИН-6000-У-4/20-Б-M
    Пределы преобразования напряжения, не менее, В, Uэфф 0...1000 В 0...2000 В 0...3000 В 0...4000 В 0...5000 В 0...6000 В
    Диапазон рабочих температур, °С -40...+70
    Величина силы тока по измеряемой цепи при номинальном напряжении на входе, не более, мА 2,5
    Величина силы тока на выходе преобразователей:
    - при входном напряжении равном нулю, мА
    - при номинальном напряжении на входе, мА
    4,0
    20
    Максимальное сопротивление нагрузки, Ом 500
    Пределы допускаемой основной приведенной погрешности преобразования напряжения, % не более ±1,5
    Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения, вызванной изменением температуры окружающего воздуха в интервале рабочих температур:
    группа А
    группа В
    группа С


    ± 1,0
    ± 1,5
    ± 2,0
    Частота преобразуемой силы тока, Гц 50
    Время установления выходного сигнала не более, с 0,1
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч Неограниченно
    Время перегрузки по входу, 20% Uном., с 1,0
    Напряжение питания, Uп, В ±(от 14,25 до 25,2)
    Ток потребления по цепи питания, не более, мА 80
    Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В 13000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Габаритные размеры, не более, мм 208×107×95
    Масса, не более, кг 2
