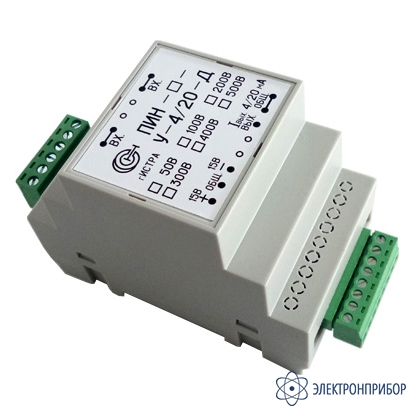

ПИН-_-У-4/20-Д — преобразователь измерительный постоянного и переменного напряжения
Код товара: 51383-
-
Гарантия
24 месяца
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
75210-19 до 03.06.2024
Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-Д:
Преобразователи измерительные серии ПИН-_-У-4/20-Д предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля. Крепится на DIN-рейку.
Измерительные преобразователи ПИН-_-У-4/20-Д выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-500-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...500 В.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-Д:
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты.
-
-
Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-Д:
Параметр Значение ПИН-50-У-4/20-Д ПИН-100-У-4/20-Д ПИН-200-У-4/20-Д ПИН-300-У-4/20-Д ПИН-500-У-4/20-Д Диапазон измеряемых напряжений, В 0...50 0...100 0...200 0...300 0...500 Диапазон рабочих температур,°С * 0...+70; (-40...+70) Выходной сигнал датчика, мА 4-20 Основная приведенная погрешность, не более, % 1,5 Напряжение питания, В +9...+36 Полоса пропускания, Гц 0...1000 Габаритные размеры, мм 65х90х52 По требованию заказчика возможно:
* - возможно расширение температурного диапазона по согласованию с заказчиком. -
Комплект поставки ПИН-_-У-4/20-Д
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного напряжения ПИН-_-У-4/20-Д в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1 -
