ПИТ-УА-Б30, ПИТ УА-Б30, ПИТ УА Б30, ПИТУАБ30, ПИТ-300-УА-Б30, ПИТ-500-УА-Б30, ПИТ-750-УА-Б30,

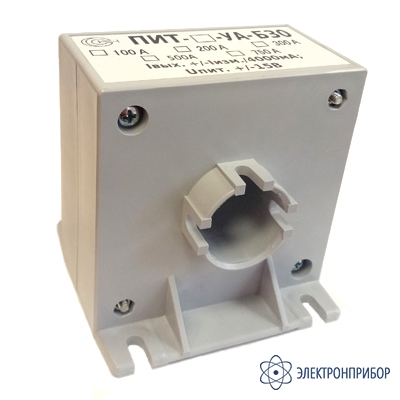

ПИТ-_-УА-Б30 — преобразователь измерительный постоянного и переменного тока
Код товара: 51166-
-
Гарантия
24 месяца
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
74910-19 до 29.04.2024
Сертификаты
Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б30:
Измерительные преобразователи серии ПИТ-_-УА-Б30 предназначены для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи.
Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.
Измерительные преобразователи ПИТ-_-УА-Б30 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-300-УА-Б30 - преобразователь измерительный постоянного и переменного тока 0...300 А;
- ПИТ-500-УА-Б30 - преобразователь измерительный постоянного и переменного тока 0...500 А;
- ПИТ-750-УА-Б30 - преобразователь измерительный постоянного и переменного тока 0...750 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б30:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- возможность измерения сигналов сложной формы;
- минимальные электропотребление и масса;
- минимальные габариты;
- магнитопровод не насыщен.
-
-
Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б30:
Параметр Значение ПИТ-300-УА-Б30 ПИТ-500-УА-Б30 ПИТ-750-УА-Б30 Диапазон измеряемых токов, А 0...300 0...500 0...750 Коэффициент передачи 1:5000 Допустимая перегрузка по измеряемому току, разы 1,5 Источник питания, В * ±14,5 ... ±15,5 Диапазон рабочих температур,°С -40...+70 Диаметр отверстия под токовую шину, мм 30 Габаритные размеры, мм 115х95х102 По требованию заказчика возможно:
* - однополярное питание - опционально. -
Комплект поставки ПИТ-_-УА-Б30
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б30 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1 -
Модификации ПИТ-_-УА-Б30
-
Файлы для ПИТ-_-УА-Б30
Файлы для ПИТ-_-УА-Б30
