СН3020, СН 3020, СН-3020, CH3020, CH 3020, CH-3020

Преобразователи измерительные

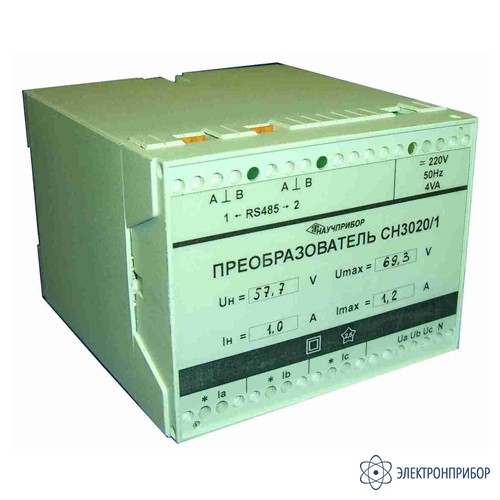

CH3020 — преобразователь измерительный многофункциональный

Код товара: 45875
  • 34280-07
    12 вариантов исполнения

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      34280-07 до 17.02.2027

    Сертификаты

    Назначение преобразователя измерительного многофункционального СН3020:

    Преобразователь измерительный многофункциональный СН30201 измеряет действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.

    Преобразователь СН3020 предназначен для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).

    Преобразователь СН30201 имеет 12 исполнений:

    Условное обозначение преобразователей при заказе: СН3020/Х-Х-XХХ-Х
                                                                                                                            1   2    3    4

    1 – исполнение преобразователя СН3020:
    -1 - преобразователь для отводящих фидеров;
    - 2 - преобразователь для секций шин;

    2 – схема включения:
    - 3 - трехпроводная;
    - 4 - четырехпроводная;

    3 – напряжение питания:
    - 220 - сеть переменного тока напряжением (90 … 260) В и частотой (48 … 52) Гц или постоянное напряжение (120 … 300) В;
    - 24 - постоянное напряжение (18 … 30) В;

    4 – номинальное значение входного тока (для СН3020/1):
    - 1 - 1А;
    - 5 - 5А.

    Преобразователи СН3020 ТУ 4221-026-16851585-2007 соответствуют требованиям ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.4, ГОСТ Р 51317.4.11.

  • Параметры электрических сетей переменного тока преобразователя измерительного многофункционального СН3020:

    Наименование параметра Измеряемые параметры
    СН3020/1-4-220-1, СН3020/1-4-220-5, СН3020/1-4-24-1, СН3020/1-4-24-5 СН3020/1-3-220-1, СН3020/1-3-220-5, СН3020/1-3-24-1, СН3020/1-3-24-5 СН3020/2-4-220, СН3020/2-4-24 СН3020/2-3-220, СН3020/2-3-24
    Действующее значение фазного напряжения, UФ + - + -
    Действующее значение линейного напряжения, UЛ - + - +
    Действующее значение междуфазного напряжения, UМФ + - + -
    Действующее значение фазного тока, IФ + + - -
    Активная мощность фазы нагрузки, PФ + - - -
    Суммарная активная мощность, P + + - -
    Реактивная мощность фазы нагрузки, QФ + - - -
    Суммарная реактивная мощность, Q + + - -
    Полная мощность фазы нагрузки, SФ + - - -
    Суммарная полная мощность, S + + - -
    Частота сети, f + + + +

    Номинальные значения входных токов и напряжений, измеряемых мощностей преобразователя измерительного многофункционального СН3020:

    Исполнение преобразователей Номинальные значения
    Напряжение фазное,
    UН.Ф, В    		 Напряжение линейное (междуфазное),
    UН.Л, В    		 Ток фазы,
    IН, А    		 Мощность фазы,
    PН.Ф, Вт
    QН.Ф, вар
    PН.Ф, В.А    		 Мощность суммарная,
    PН, Вт
    QН, вар
    PН, В.А
    СН3020/1-4-220-1 57,7 100 1 57,7 173,1
    СН3020/1-4-220-5 57,7 100 5 288,5 865,5
    СН3020/1-4-24-1 57,7 100 1 57,7 173,1
    СН3020/1-4-24-5 57,7 100 5 288,5 865,5
    СН3020/1-3-220-1 100 1 57,7 173,1
    СН3020/1-3-220-5 100 5 288,5 865,5
    СН3020/1-3-24-1 100 1 57,7 173,1
    СН3020/1-3-24-5 100 5 288,5 865,5
    СН3020/2-4-220 57,7 100 1
    СН3020/2-4-24 57,7 1
    СН3020/2-3-220 100 1
    СН3020/2-3-24 100 1

    Диапазоны изменения значений входных сигналов преобразователя измерительного многофункционального СН3020:

    Параметр Диапазон изменения
    Напряжение фазное (линейное, междуфазное) от 0,2UН до 1,2UН
    Ток фазы от 0,01IН до 1,2IН
    Частота от 48 до 52 Гц
    Коэффициент мощности
    cosjφ
    sinjφ для СН3020/1-4-220-1, СН3020/1-4-220-5, СН3020/1-4-24-1, СН3020/1-4-24-5
    sinjφ для СН3020/1-3-220-1, СН3020/1-3-220-5, СН3020/1-3-24-1, СН3020/1-3-24-5
    ±(0 ... 1 ... 0)
    ±(0,5 ... 1 ... 0,5)
    ±(0,6 ... 1 ... 0,6)

    Пределы допускаемой основной приведенной погрешности преобразователя измерительного многофункционального СН3020:

    Измеряемый параметр ±, % Нормирующее значение
    Действующее значение фазного напряжения ±0,2 UН.Ф
    Действующее значение линейного напряжения ±0,2 UН.Л
    Действующее значение междуфазного напряжения ±0,2 UН.Л
    Действующее значение фазного тока ±0,2 IН
    Активная мощность фазы нагрузки ±0,5 PН.Ф
    Суммарная активная мощность ±0,5 PН
    Реактивная мощность фазы нагрузки ±0,5 QН.Ф
    Суммарная реактивная мощность ±0,5 QН
    Полная мощность фазы нагрузки ±0,5 PН.Ф
    Суммарная полная мощность ±0,5 PН
    Частота сети ±0,01 fН

    Общие характеристики характеристики преобразователя измерительного многофункционального СН3020:

    Параметр Значение
    Питание а) для исполнений СН3020/1-4-220-1, СН3020/1-4-220-5, СН3020/1-3-220-1, СН3020/1-3-220-5:
    - от сети переменного тока напряжением (90 … 260) В и частотой (48 … 52) Гц;
    - постоянным напряжением (120 … 300) В
    б) для исполнений СН3020/1-4-24-1, СН3020/1-4-24-5, СН3020/1-3-24-1, СН3020/1-3-24-5:
    - постоянным напряжением (18 … 30) В
    Потребляемая мощность не более 4 В.А
    Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает - для токовых цепей– 0,07 В ∙А на фазу,
    - для цепей напряжения – 0,1 В∙ А на фазу
    Температура окружающего воздуха от минус 25 до 50°С
    Относительная влажность воздуха 95% при температуре 35°С
    Габаритные размеры не более 100х75х110 мм
    Масса не более 0,35 кг

  • Комплект поставки CH3020

    № Наименование Количество
    1 Преобразователь измерительный многофункциональный СН3020 в выбранном исполнении 1
    2 Розетка BL 3,5/3 SN 1
    3 Формуляр 1
    4 Руководство по эксплуатации 1
    5 Методика поверки 1
    6 Диск с программой 1
