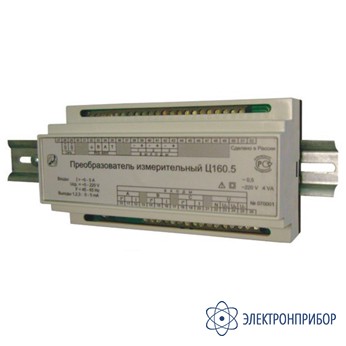

Ц160.5 — измерительный преобразователь (ваттварметр многофункциональный)

Код товара: 40475

    • Гарантия

      2 года

    Описание измерительного преобразователя Ц160.5:

    Ваттварметр многофункциональный Ц160.5 предназначен для измерения напряжения, тока, мощности, сдвига фазы, коэффициента мощности в трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока частотой 50Гц - 60Гц, преобразования их в сигналы постоянного тока и(или) кодированные сигналы интерфейса для передачи результатов измерения системам верхнего уровня автоматизированной системы диспетчерского управления.

    Питание ваттварметра Ц160.5 осуществляется от сети переменного тока напряжением 220 В частотой 50Гц, 60Гц. Преобразователь обеспечивает гальваническую изоляцию между входными и выходными цепями.

    Ваттварметр Ц160.5 выполнен в конструктивном исполнении, обеспечивающим возможность крепления на симметричную шину 35 мм (EN 50 022) - DIN - рейку.

    В комплекте с адаптером регистрации АД4 (приобретается отдельно) может использоваться для мониторинга напряжения в 1 фазной и 3-х фазной сети для регистрации скачков и провалов напряжения.

    Измеритель-преобразователь Ц160.5 не имеет собственной индикации. Для отображения результатов измерений разработана индикаторная панель ИП1Ю (приобретается отдельно).

    Измеритель-преобразователь Ц160.5 помогает защитить технологическое оборудование при неполадках в питающей сети (перенапряжение, перекос фаз, контроль снижения напряжения в одной из фаз 3-х фазной сети).

    Конфигурация Ц160.5 позволяет получить на 3х аналоговых выходах ретрансляцию любой из следующих величин: линейные или фазные напряжения, токи, активную, реактивную, полную, пофазную мощности. Перечисленные виды измерений доступны в одно и 3-х фазном режиме работы.

    Ваттварметр Ц160.5 обеспечивает измерение параметров трехпроводных и четырехпроводных электрических сетей переменного тока и выдачу результатов по интерфейсу RS-485. Протокол обмена MODBUS-RTU и преобразование змеренных величин в сигналы постоянного тока 0-5m или -5-0-5mA, по трём каналам.

    Частота обновления данных в регистрах 0,5 - 4 Гц.(Устанавливается программно).

    Преобразователь Ц160.5 обеспечивает возможность программирования по служебному интерфейсу RS-485 следующих параметров:

    • режим измерений (трехпроводная или четырехпроводная сеть);
    • пределы по каждому измеряемому параметру;
    • параметры обмена данными по RS-485 (протокол MODBUS-RTU);
    • адрес устройства (от 1 до 247);
    • скорость обмена данными (от 9600, 38400, 115200 бод).

    Информация для заказа:

    Варианты исполнения измерителя-преобразователя Ц160.5 представлены ниже.

    1. Входное напряжение фазное (линейное), В 57,7 (100) 220 (380)
    Код для заказа 1 3
    2. Входной ток 1 А 5 А
    Код для заказа 1 5
    3. Аналоговый выход (три выхода) выходы отсутствуют 0...5 мА 0...20 мА -5...0...+5 мА -20...0...+20 мА
    Код для заказа 0 1 2 1 1
    4. Исполнение общепромышленное экспортное тропическое
    Код для заказа 0 1 2
    5. Вид приемки приемка ОТК поверка ЦСМ
    Код для заказа 0 1

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример заказа Ц160.5 - 1 5 1 1 1:

    Входное напряжение фазное (линейное), В 57,7 (100) 1
    Входной ток, А 5 5
    Аналоговый выход (три выхода) 0...5 мА 1
    Исполнение экспортное 1
    Вид приемки поверка ЦСМ 1

  • Технические характеристики измерителя-преобразователя Е160.5:

    Параметр Обозначение Диапазон
    Параметры трехпроводной сети
    Линейное (межфазное) напряжение Uab, Ubc 0-9999
    Значение фазных токов Ia, Ib, Ic 0-9999
    Сдвиг фаз между током и напряжением по фазам φА, φС 0-179
    Активная мощность трехфазной системы Р 0-9999,9
    Реактивная мощность трехфазной системы Q 0-9999,9
    Полная мощность трехфазной системы S 0-9999,9
    Частота сети F 45-65Гц
    Параметры четырехпроводной сети
    Фазное напряжение Ua, Ub, Uc 0-9999
    Фазные токи Ia, Ib, Ic 0-9999
    Активная мощность фазы нагрузки Qa, Qb, Qc -9999 - 0 - 9999
    Полная мощность фазы нагрузки Sa, Sb, Sc
    Активная мощность трехфазной системы Р 0-9999,9
    Реактивная мощность трехфазной системы Q 0-9999,9
    Полная мощность трехфазной системы S 0-9999,9
    Сдвиг фазных напряжений φA-B, φB-C, φC-A -179,9 - 0 - 179,9
    Сдвиг фазы между током и напряжением φA-B, φB-C, φC-A -179,9 - 0 - 179,9
    Коэффициент мощности по фазам cosφA, cosφB, cosφC -1 - 0 - 1
    Коэффициент мощности трехфазной системы cosφ -1 - 0 - 1
    Частота сети F 45 - 65Гц
    Номинальные значения входных сигналов тока и напряжения, измеряемых мощностей (при условии, что номинальное значение измеряемой частоты 50 или 60 Гц)
    Номинальное значение коэффициента мощности активной cos φ
    реактивной sin φ

  • Комплект поставки Ц160.5

    № Наименование Количество
    1 Измеритель-преобразователь Ц160.5 1
    2 Ведомость ЗИ 1
    3 Принадлежности и материалы согласно ведомости ЗИ, комплект 1
    4 Ведомость ВЭ 1
    5 Комплект эксплуатационных документов согласно ведомости ВЭ, комплект 1

  • Дополнительная комплектация Ц160.5
