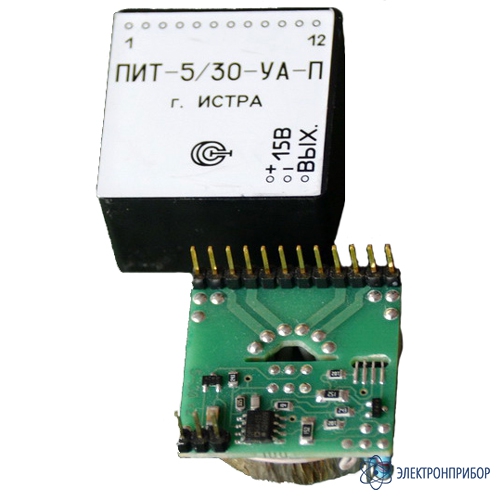

ПИТ-5/30-УА-П — преобразователь измерительный постоянного и переменного тока

Код товара: 51142

    • Гарантия

      24 месяца

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-5/30-УА-П:

    Измерительный преобразователь ПИТ-5/30-УА-П предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

    Данный преобразователь состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-5/30-УА-П:

    Параметр Значение
    Диапазон измеряемых токов, А 0...5; 0...10; 0...15; 0...30
    Выходной сигнал при номинальном измеряемом токе, мА 30
    Основная приведенная погрешность, не более, % 1
    Полоса пропускания, Гц 0...50
    Источник питания, В +/-14,25 ... +/-15,75
    Ток потребления по цепи питания, не более, мА 40
    Габаритные размеры, мм 33x33x22
    Масса, г 50

  • Комплект поставки ПИТ-5/30-УА-П

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-5/30-УА-П 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
