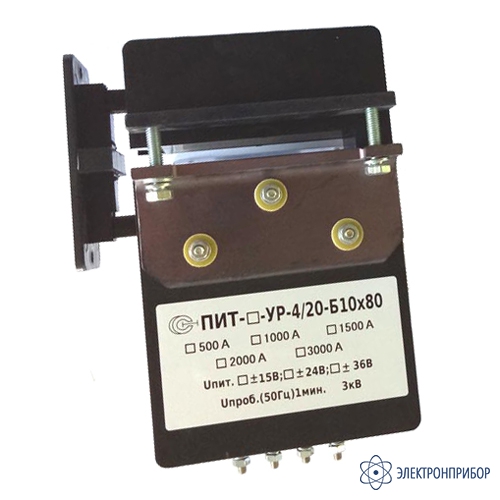

ПИТ-_-УР-4/20-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока

Код товара: 51227
    • Гарантия

      24 месяца

    Назначение разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УР-4/20-Б10х80:

    Измерительные преобразователи тока серии ПИТ-_-УР-4/20-Б10х80 являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

    Преобразователи состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

    Измерительные преобразователи серии ПИТ-_-УР-4/20-Б10х80 выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-1000-УР-4/20-Б10х80​ - разъемный измерительный преобразователь постоянного и переменного тока 0...1000 А;
    • ПИТ-1500-УР-4/20-Б10х80​ - разъемный измерительный преобразователь постоянного и переменного тока 0...1500 А;
    • ПИТ-3000-УР-4/20-Б10х80​ - разъемный измерительный преобразователь постоянного и переменного тока 0...3000 А.

    Основные преимущества разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УР-4/20-Б10х80:

    • магнитопровод не насыщен;
    • разъемный усиленный корпус;
    • отверстие под плоскую токовую шину.
  • Технические характеристики разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УР-4/20-Б10х80:

    Параметр Значение
    ПИТ-1000-УР-4/20-Б10х80 ПИТ-1500-УР-4/20-Б10х80 ПИТ-3000-УР-4/20-Б10х80
    Диапазон измеряемых токов, А 0...1000 0...1500 0...3000
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20...+70
    Основная приведенная погрешность, не более, % 2,5
    Выходной сигнал при номинальном измеряемом токе, мА 4-20
    Полоса пропускания, Гц 0-50000
    Нелинейность выходной характеристики, не более, % 0,1
    Коэффициент передачи 1:5000 1:3000
    Напряжение питания,  ±18 ... ±24 ±24 ... ±36
    Диаметр отверстия под токовую шину, мм прямоугольное отв. 10х80
    Габаритные размеры, мм 194х118х82
    Масса, г 700 900
  • Комплект поставки ПИТ-_-УР-4/20-Б10х80

    Наименование Количество
    1 Разъемный измерительный преобразователь постоянного и переменного тока ПИТ-_-УР-4/20-Б10х80 в выбранном исполнении 1
