ДН-03, ДН 03, ДН03

Преобразователи измерительные

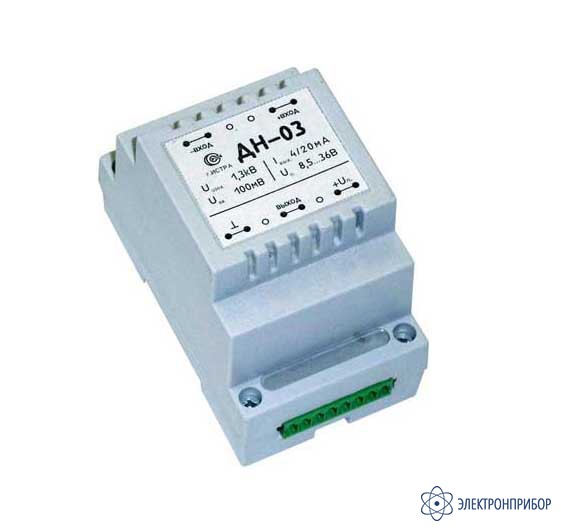

ДН-03 — преобразователь измерительный напряжения

Код товара: 38256
  • 2 варианта исполнения

    Описание преобразователя измерительного ДН-03:

    Преобразователь измерительный ДН-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности 100мВ в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь измерительный ДН-03 RMS преобразует входное постоянное, переменное, импульсное напряжение 100мВ в действующее выпрямленное значение стандартного токового выхода 4/20 мА.

    Особенности преобразователя измерительного ДН-03:

    • Гальваническая развязка силовых цепей и цепей контроля;
    • Крепление на DIN-рейку;
    • Минимальные габариты.

  • Технические характеристики преобразователя измерительного ДН-03:

    Параметр ДН-03 DC ДН-03 RMS
    Номинальный диапазон измеряемого напряжения, мВ 100
    Максимальный диапазон измеряемого напряжения, В 0,1
    Допустимая перегрузка по входу , В 50
    Входное сопротивление , кОм 20
    Диапазон рабочих температур, °С 0…70 (-40…70) 0…70
    *Основная приведенная погрешность измерения, % не более 0,3 0,5
    Дополнительная температурная погрешность, % не более 0,3
    Неравномерность АЧХ, в диапазоне частот 0-10 кГц, % 1
    Начальный выходной ток, мА 4±0,1
    Номинальный выходной ток, мА 20
    Максимальный выходной ток, мА 28
    Постоянная времени, с - 0,1
    Пробивное напряжение между входом-выходом, кВ 1,3
    Напряжение питания, В 8,5…36
    Максимальная мощность потребления, мВт 600
    Минимальное сопротивление нагрузки, Ом 0
    Габаритные размеры, не более, мм 95х54х65
    Масса., не более, г 150

    * Для ДН-03 DC на постоянном напряжение, для ДН-03 RMS  на частоте 50Гц

  • Комплект поставки ДН-03

    № Наименование Количество
    1 Преобразователь ДН-03 1

  • Модификации ДН-03
