АЕМТ, AEMT

Преобразователи измерительные

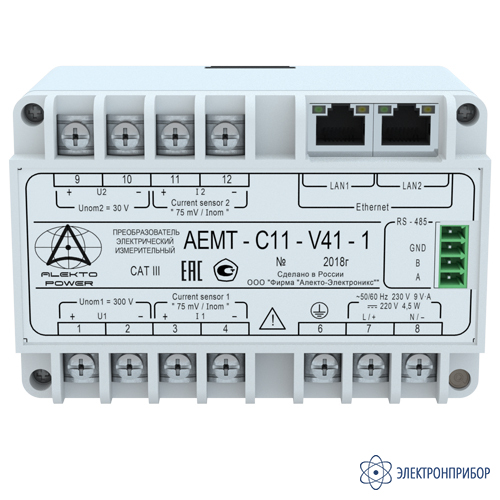

АЕМТ — преобразователь электрический

Код товара: 84971
  • 73607-18

    • Межповерочный интервал

      8 лет

    • Госреестр СИ РФ

      73607-18 до 03.04.2029

    • Реестр промышленной продукции РФ

      10493001

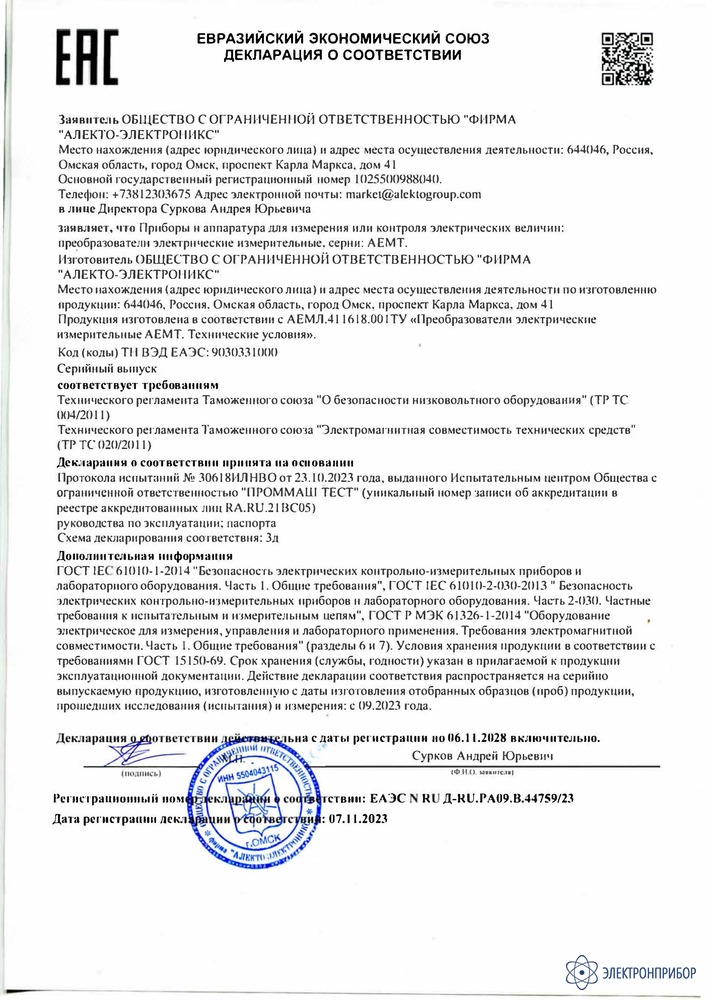

    Сертификаты

    Назначение преобразователя электрического АЕМТ:

    Преобразователь АЕМТ предназначен для измерения электрических величин постоянного и переменного тока, преобразования их в кодированные сигналы и передачи результатов по двум независимым интерфейсам связи.

    Преобразователь АЕМТ может применяться в составе измерительных каналов автоматизированных систем управления, для контроля состояния шкафов оперативного тока и других промышленных технических объектов.

    Протоколы передачи данных:

    • по интерфейсу RS-485: MODBUS-RTU, MODBUS-ASCII, МЭК 60870-5-101, «ExtDev»;
    • по интерфейсу IEEE 802.3 (Ethernet): MODBUS-TCP/IP, МЭК 60870-5-104.

    Преобразователь выполнен в изолированном корпусе, может монтироваться в закрытый шкаф или щит. Конструкция позволяет устанавливать преобразователь на Т-образную направляющую ТН 35-7,5 ГОСТ IEC 60715 или непосредственно на панель.

    Преобразователь относится к постоянно подключенному оборудованию. Степени защиты корпуса IP20 по ГОСТ 14254.

    Номинальные значения климатических факторов для эксплуатации в рабочем состоянии по по ГОСТ 15150-69 для вида климатического исполнения УХЛ3.1 с расширенным диапазоном температур. При этом температура окружающего воздуха от минус 40 до 55 °C.

    Нормальные условия применения:

    • температура окружающего воздуха (23 ± 5) °C;
    • относительная влажность воздуха от 30 до 80 %;
    • атмосферное давление от 84 до 106,7 кПа.

    Вид электропитания определяется при заказе:

    • универсальное – от источника постоянного тока с номинальным напряжением 220 В или от источника переменного тока с номинальным напряжением 230 В частотой 50 Гц (60 Гц);
    • от источника постоянного тока с номинальным напряжением 110 В;
    • от источника постоянного тока с номинальным напряжением, установленным по согласованию с потребителем, но не более 100 В.

    Варианты исполнения преобразователя электрического АЕМТ:

    Преобразователь АЕМТ является комбинированными устройством с двумя изолированными каналами измерения мощности, в каждом из которых измеряемое напряжение поступает непосредственно на измерительный вход, а измеряемый ток определяется сигналом, поступающим от вторичной цепи внешнего измерительного датчика или шунта.

    Расшифровка условного обозначения при заказе:

    АЕМТ - C х х - V х х – х, где

    C — характеристика внешнего датчика тока (канал 1, канал 2):
       1 1 Шунт с номинальным напряжением 75 мВ;
       2 2 Датчик с номинальным выходным током 100 мА;
       3 3 Датчик с номинальным выходным током 200 мА.

    V — номинальное входное напряжение (канал 1, канал 2):
       1 1 30 В;
       2 2 75 В;
       3 3 150 В;
       4 4 300 В.

    Вид электропитания:
       1 Универсальное:
          - источник постоянного тока U = 220 В;
          - источник переменного тока 230 В частотой 50 Гц (60 Гц);
       2 Источник постоянного тока U = 110 В;
       3 Источник постоянного тока с номинальным напряжением U. (Изготавливается по специальному заказу. Значение U устанавливается по согласованию с потребителем, но не более 100 В).

    Интерфейс:
       RS-485 (поддерживаемые протоколы MODBUS-RTU, MODBUS-ASCII, 60870-5-101, ExtDev, скорость 9600–64000 бит/с);
       Ethernet (IEEE 802.3) (поддерживаемые протоколы MODBUS-TCPIP, 60870-5-104, скорость 10/100 Мбит/с).

    Обозначение преобразователя в других документах и при заказе состоит из слова «Преобразователь», полного условного обозначения и номера технических условий.

    Пример – Преобразователь AEMT– C11–V33–2 АЕМЛ.411618.001ТУ.

  • Технические характеристики преобразователя электрического АЕМТ:

    Измеряемая величина Класс точности / погрешность
    Напряжение постоянного тока класс точности 0,2 по IEC 61557-12
    Сила постоянного тока класс точности 0,5 по IEC 61557-12
    Электрическая мощность относительная погрешность 1%
    Электрическая энергия постоянного тока относительная погрешность 1%
    Количество электричества относительная погрешность 1%
    Среднеквадратическое значение напряжения класс точности 0,5 по IEC 61557-12
    Среднеквадратическое значение тока класс точности 0,5 по IEC 61557-12
    Активная мощность класс точности 2 по IEC 61557-12
    Реактивная мощность класс точности 2 по IEC 61557-12
    Полная мощность класс точности 2 по IEC 61557-12
    Коэффициент мощности погрешность ±0,05

  • Комплект поставки АЕМТ

    № Наименование Количество
    1 Преобразователь АЕМТ 1
    2 Фиксатор (установлен на корпусе преобразователя) 1
    3 Розетка 15EDGK-3,81-04P 1
    4 Наклейка защитная 5
    5 Электронный носитель с программным обеспечением 1
    6 Паспорт 1
    7 Руководство по эксплуатации (на электронном носителе) 1
    8 Упаковка 1

  • Файлы для АЕМТ

Файлы для АЕМТ
