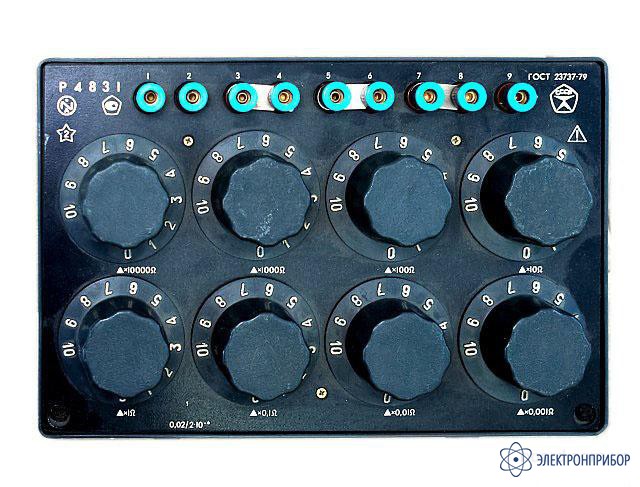

Р4831 — магазин сопротивления

Код товара: 20260

  • Назначение магазина сопротивления Р4831:

    Магазин сопротивления Р4831 предназначен для работы в цепях постоянного тока в качестве многозначной меры электрического сопротивления (ММЭС), а также в качестве двухдекадной переходной меры электрического сопротивления (двухдекадной МЭС) при измерении сопротивлений методом замещения.

    Нормальные условия применения магазина Р4831:

    • температура окружающего воздуха (20±2) °С;
    • относительная влажность воздуха от 25 до 80%;
    • атмосферное давление (84—106,7) кРа [(630—800) mm Hg ].

    Рабочие условия применения магазина Р4831:

    • температура окружающего воздуха (20±5) °С;
    • относительная влажность воздуха от 25 до 80% в рабочем диапазоне температур;
    • атмосферное давление (84—106,7) кРа [(630—800) mm Hg].

  • Основные технические характеристики магазина сопротивления Р4831:

    • Класс точности магазина при использовании в каче­стве ММЭС 0,02/2·10-6. Погрешность магазина при исполь­зовании в качестве двухдекадной МЭС зависит от точности используемых образцовых катушек сопротивления, условий применения и времени измерения.
    • Диапазон показаний при использовании магазина в качестве ММЭС — от начального до 111111,10 Ω ступенями через 0,01 Ω, диапазон показаний при использовании магазина в качестве двухдекадной МЭС:

    от

    		0,002

    до

    		0,110

    Ω

    ступенями через

    		0,001

    Ω;

    от

    		0,12

    до

    		1,10

    Ω

    ступенями через

    		0,01

    Ω;

    от

    		1,2

    до

    1

    		 1

    Ω

    ступенями через

    		0,1

    Ω;

    от

    1

    		 2

    до

    11

    		 0

    Ω

    ступенями через

    		1

    Ω;

    от

    12

    		 0

    до

    110

    		 0

    Ω

    ступенями через

    1

    		 0

    Ω;

    от

    120

    		 0

    до

    1100

    		 0

    Ω

    ступенями через

    10

    		 0

    Ω;

    от

    1200

    		 0

    до

    11000

    		 0

    Ω

    ступенями через

    100

    		 0

    Ω;
    • Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального определяется по формуле:

    (1)

    RK — наибольшее значение сопротивления магазина, Ω,

    R — номинальное значение включенного сопротивле­ния, Ω.

    • Отклонение действительного значения сопротивления от номинального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δном в процентах за год (нестабильность) не превышают значения, вычисленного по формуле (1) в нормальных условиях применения, установившегося состояния теплового равновесия и мощности рассеивания не выше но минальной, номинальном токе магазина при включении декад «Χ0,1Ω» и «Χ0,01Ω» не более 0,3 А.
    • Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха (среды) между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротив­ления, соответствует значению, определяемому по формуле (1).
    • Предел допускаемой дополнительной погрешности магазина в процентах от номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, не превышает значения, определяемого по формуле (1).
    • Номинальная мощность рассеивания на одну ступень составляет: 0,001 W для декады 0,01 Ω; 0,01 W для декады 0,1 Ω; 0,05 W для декады 1 Ω и выше.
    • Максимальная мощность рассеивания на одну ступень составляет: 0,003 W для декады 0,01 Ω; 0,03 W для декады 0,1 Ω; 0,1 W для декады 1 Ω и выше.
    • Относительная погрешность магазина (δ) в процентах при использовании его в качестве двухдекадной МЭС определяется по формуле:

    (2)

    где n',n" -

    количество используемых резисторов первой и второй декад магазина соответственно;
    RN1,RN2 -

    номинальное значение сопротивления образцовых катушек сопротивления, с помощью которых определяется действительное значение сопротив­ления используемых резисторов первой и второй декад магазина соответственно, Ω;
    δN1, δN2 -

    значение относительной погрешности первой и второй образцовых катушек сопротивления соответственно, %;
    δ01, δ02 -

    значение погрешности отсчета при поверке используемых резисторов первой и второй декад соответственно, %;
    T -

    время измерения резисторов декад ( t ≤ 10 min );
    Δt - наибольшее значение по абсолютной величине изменения температуры окружающего воздуха при поверке используемых резисторов первой и второй декад магазина, °С.
    P - мощность рассеивания наиболее нагруженного резистора используемых декад, mW ;
    • Среднее значение начального сопротивления ( R0 ) магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) не превышает 0,021 Ω.
    • Вариация начального сопротивления (ΔR0 ) магазина, вызванная изменением переходных сопротивлений контактов переключающих устройств, не превышает 0,0021 Ω.
    • Электрическое сопротивление изоляции (Rиз) между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее 5·109 Ω.
    • Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина в рабочих условиях применения выдерживает в течение 1 min действие испытательного напряжения 2 кВ переменного тока частотой 50 Гц.
    • Габаритные размеры магазина не превышают 370х220х190 mm .
    • Масса магазина, кг, не более:
      • без упаковки — 5;
      • в транспортной таре — 20.

  • Комплект поставки Р4831

    Наименование Количество
    прибор Р4831 1
    щетка поверочная 2
    шайба(диаметр 7х0,5мм) 4
    паспорт 2.704.001ПС 1
