СМС-25 — мера сопротивлений повышенной мощности многозначная

Код товара: 71978
  • Акция
    86721-22

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      86721-22 до 07.09.2027

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUСМС25

    Назначение меры сопротивлений повышенной мощности многозначной СМС-25:

    Мера сопротивлений повышенной мощности многозначная СМС-25, предназначена для поверки измерителей типа РАТ, поверки и калибровки различных мостов постоянного тока и компараторов, для калибровки сопротивлений низших классов и т.д.

    Мера сопротивлений повышенной мощности СМС-25 может применяться в качестве эталона 4-го разряда электрического сопротивления.

    Мера сопротивлений повышенной мощности многозначная СМС-25 предназначена для воспроизведения электрического сопротивления постоянного и переменного тока.

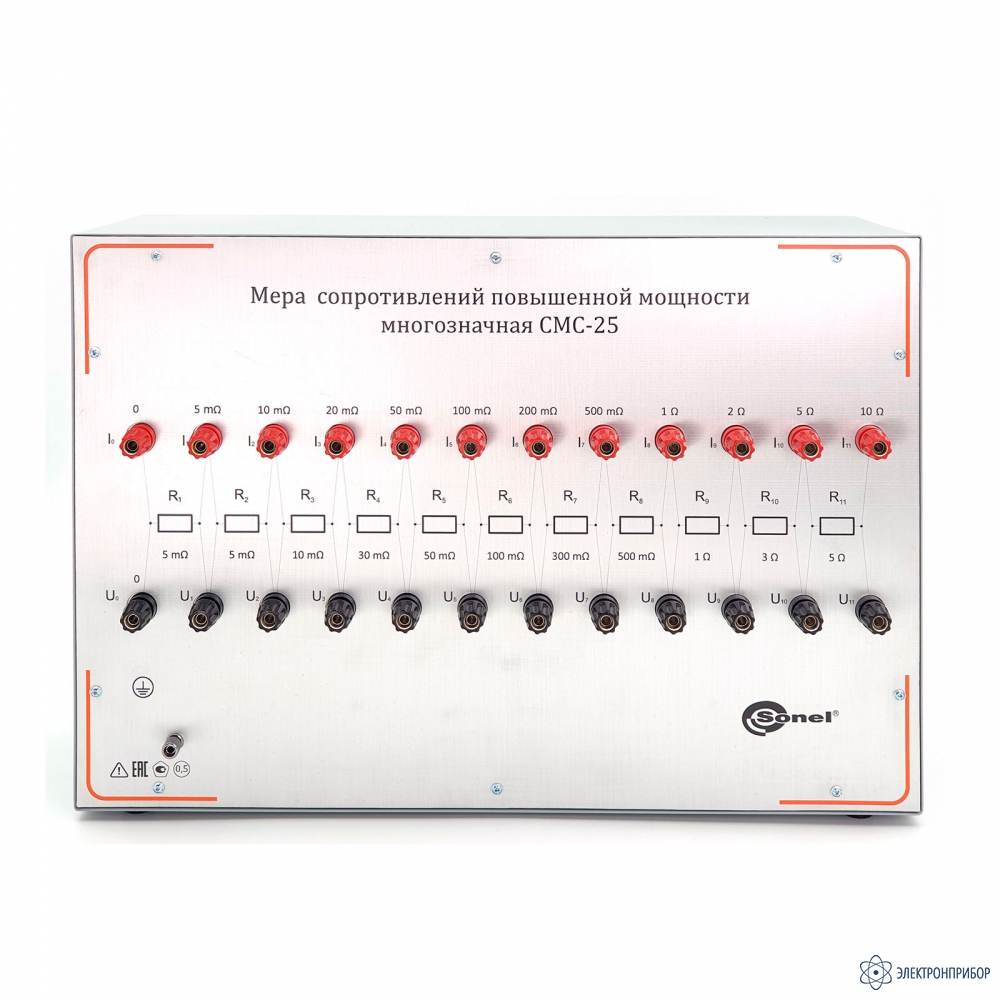

    Мера представляет собой настольный лабораторный прибор, содержащий 11 резистивных элементов с номинальными значениями сопротивления 0,005 Ом; 0,005 Ом; 0,01 Ом; 0,03 Ом; 0,05 Ом; 0,1 Ом; 0,3 Ом; 0,5 Ом; 1 Ом; 3 Ом; 5 Ом, соединённых последовательно.

    Резистивные элементы изготовлены из манганина.

  • Технические характеристики меры сопротивлений повышенной мощности многозначной СМС-25:

    Номинальные значения воспроизводимого электрического сопротивления R, Ом
    Зажимы I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11
    I0 0,005 0,01 0,02 0,05 0,1 0,2 0,5 1 2 5 10
    I1 - 0,005 0,015 0,045 0,095 0,195 0,495 0,595 1,595 4,595 9,595
    I2 - - 0,01 0,04 0,09 0,19 0,49 0,99 1,99 4,99 9,99
    I3 - - - 0,03 0,08 0,18 0,48 0,98 1,98 4,98 9,98
    I4 - - - - 0,05 0,15 0,45 0,95 1,95 4,95 9,95
    I5 - - - - - 0,1 0,4 0,9 1,9 4,9 9,9
    I6 - - - - - - 0,3 0,8 1,8 4,8 9,8
    I7 - - - - - - - 0,5 1,5 4,5 9,5
    I8 - - - - - - - - 1 4 9
    I9 - - - - - - - - - 3 8
    I10 - - - - - - - - - - 5
    Максимально допустимые значения параметров измерительного сигнала на измерительных разъёмах мер
    Зажимы Воспроизводимое сопротивление, Ом Максимально допустимый ток, А Максимально допустимое напряжение, В Максимально допустимое значение мощности, Вт
    I0 – I1 0,005 25 0,125 3,13
    I0 – I2 0,01 25 0,25 6,25
    I0 – I3 0,02 25 0,5 12,5
    I0 – I4 0,05 25 1,25 31,25
    I0 – I5 0,1 25 2,5 62,5
    I0 – I6 0,2 25 5,0 125
    I0 – I7 0,5 15,8 7,9 125
    I0 – I8 1 11,2 11,2 125
    I0 – I9 2 7,9 15,8 125
    I0 – I10 5 5 25,0 125
    I0 – I11 10 3,6 35,4 125
    Диапазон воспроизводимого сопротивления R, Ом от 0,005 до 10
    Предел допускаемой абсолютной погрешности воспроизведения электрического сопротивления ΔR, Ом ± 0,005RВОСПР
    Условия окружающей среды и другие технические данные
    Напряжение питания переменного тока частотой 50/60 Гц, В 220/230 В
    Потребляемый ток, А, не более 0,5
    Габаритные размеры, мм, не более 500 х 350 х 170
    Масса, кг, не более 12
    Диапазон рабочих температур 10…30 °C
    Влажность 25…80 %
    Атмосферное давление 84…106,7 кПа
    Диапазон температур при хранении в упаковке 5…40 °C и относительной влажности до 80% при 25 °C
    Диапазон температур при хранении без упаковки 10…35 °C и относительной влажности до 80% при 35 °C
    Сопротивление изоляции не менее 100 МОм

  • Комплект поставки СМС-25

    № Наименование Количество
    1 Мера сопротивлений повышенной мощности многозначная СМС-25 1
    2 Кабель сетевой стандарта IEC 1
    3 Методика поверки 1
    4 Руководство по эксплуатации 1
    5 Паспорт 1
