АКИП-7502/5 — магазин сопротивлений

Код товара: 71459

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Описание магазина сопротивлений АКИП-7502/5:

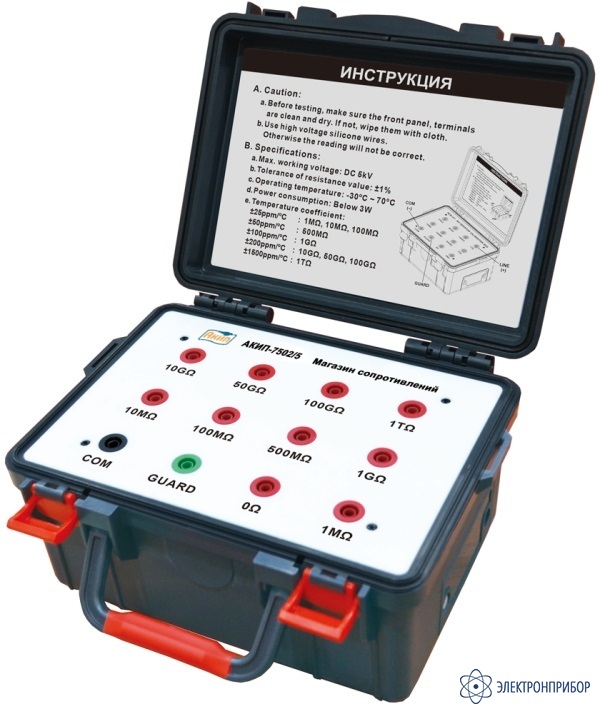

    Магазин сопротивлений АКИП-7502/5 представляет собой набор точных высокоомных высоковольтных резисторов. Конструктивно магазин размещен в переносном пластмассовом герметичном корпусе с откидной крышкой и ручками для переноски.

    Все резисторы, входящие в состав магазина, соединены одним из выводов с общим гнездом, выводные коннекторы типа BANAN, 4 мм (мама). Для получения значений сопротивления, представляющих собой сумму двух однозначных мер, используются их свободные выводы. Для заземления магазина имеется отдельное гнездо, соединенное с корпусом.

    Область применения магазинов - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.

    Особенности магазина сопротивлений АКИП-7502/5:

    • Фиксированные значения сопротивления от 200 ГОм до 29 Том (8 номиналов);
    • Погрешность ±1 %;
    • Максимальное рабочее напряжение 20 кВ;
    • Назначение: для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях;
    • Жесткие рабочие условия эксплуатации (температура от минус 30 до +70 °С, относительная влажность до 90 %);
    • Изготовлен в виде ударопрочного пластикового кейса;
    • Магазин компактен и удобен в эксплуатации;
    • Масса не более 4,5 кг.

  • Технические характеристики магазина сопротивлений АКИП-7502/5:

    Параметр Значение
    Метрологические данные
    Номинальные значения сопротивлений 200 ГОм, 500 ГОм, 1 ТОм, 1,9 ТОм, 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
    Пределы основной относительной погрешности ±1% - 200 ГОм, 500 ГОм, 1 ТОм, 1,9 ТОм;
    ±5% - 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
    Максимальное допустимое напряжение Постоянное 20 кВ
    Температурный коэффициент ± 200ppm/°C: 200 ГОм;
    ± 400ppm/°C: 500 ГОм, 1 ТОм;
    ± 1000ppm/°C: 1,9 ТОм;
    ± 1500ppm/°C: 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
    Общие данные
    Условия эксплуатации -30°C…+70°C и относительная влажность до 90%
    Габаритные размеры 430 × 324 × 127 мм
    Масса Не более 4,5 кг

  • Комплект поставки АКИП-7502/5

    № Наименование Количество
    1 Магазин сопротивлений АКИП-7502/5 1
