МЭСО мера электрического сопротивления однозначная
Код товара: 51789-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
74482-19 до 25.03.2029
-
Производитель
Назначение меры электрического сопротивления однозначной МЭСО:
Меры электрического сопротивления однозначные серии МЭСО предназначены для воспроизведения электрического сопротивления постоянному току.
Особенности меры электрического сопротивления однозначной МЭСО:

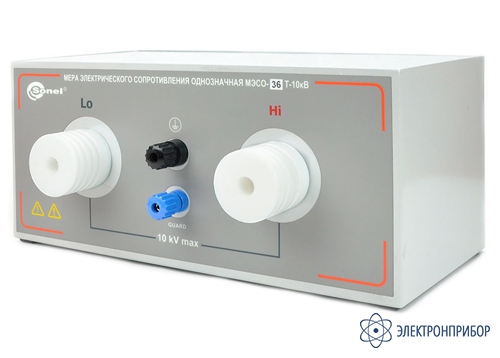

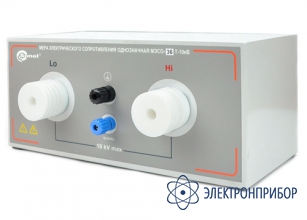

Принцип действия мер заключается в воспроизведении значения электрического сопротивления постоянному току с помощью резистивного элемента. Меры представляют собой настольные лабораторные приборы, конструктивно выполненные в металлическом корпусе, внутри которого размещен защитный экран. В корпусе смонтированы резисторы, позволяющие воспроизводить электрическое сопротивление в соответствии с номиналом, маркированном на мере. На лицевой панели мер расположены разъемы для подключения измерителей электрического сопротивления.
Маркировка наименования модификаций мер имеет вид:
«МЭСО-xТ-10 кВ»,
где x – целевой номинал электрического сопротивления, выраженный в ТОм.
Допустимые номиналы выбираются из диапазона от 5 ТОм до 40 ТОм, с шагом 0,5 ТОм. Действительное номинальное значение электрического сопротивления, воспроизводимого мерой, определяется в процессе приемо-сдаточных испытаний. Установленное значение маркируется на шильдике меры. Подробные технические характеристики
-
-
Технические характеристики мер электрического сопротивления однозначных МЭСО при воспроизведении электрического сопротивления постоянному току:
Модификации мер Номинальное значение воспроизводимого электрического сопротивления постоянному току Rном, ТОм Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм Температурный коэффициент электрического сопротивления, млн-1 /ºС МЭСО-5Т-10кВ 5 ТОм ± 0,015·Rвоспр 500 МЭСО-5,5Т-10кВ 5,5 ТОм ± 0,015·Rвоспр 500 МЭСО-6Т-10кВ 6 ТОм ± 0,015·Rвоспр 500 МЭСО-6,5Т-10кВ 6,5 ТОм ± 0,015·Rвоспр 500 МЭСО-7Т-10кВ 7 ТОм ± 0,015·Rвоспр 500 МЭСО-7,5Т-10кВ 7,5 ТОм ± 0,015·Rвоспр 500 МЭСО-8Т-10кВ 8 ТОм ± 0,015·Rвоспр 500 МЭСО-8,5Т-10кВ 8,5 ТОм ± 0,015·Rвоспр 500 МЭСО-9Т-10кВ 9 ТОм ± 0,015·Rвоспр 500 МЭСО-9,5Т-10кВ 9,5 ТОм ± 0,015·Rвоспр 500 МЭСО-10Т-10кВ 10 ТОм ± 0,015·Rвоспр 500 МЭСО-10,5Т-10кВ 10,5 ТОм ± 0,015·Rвоспр 500 МЭСО-11Т-10кВ 11 ТОм ± 0,015·Rвоспр 500 МЭСО-11,5Т-10кВ 11,5 ТОм ± 0,015·Rвоспр 500 МЭСО-12Т-10кВ 12 ТОм ± 0,015·Rвоспр 500 МЭСО-12,5Т-10кВ 12,5 ТОм ± 0,015·Rвоспр 500 МЭСО-13Т-10кВ 13 ТОм ± 0,015·Rвоспр 500 МЭСО-13,5Т-10кВ 13,5 ТОм ± 0,015·Rвоспр 500 МЭСО-14Т-10кВ 14 ТОм ± 0,015·Rвоспр 500 МЭСО-14,5Т-10кВ 14,5 ТОм ± 0,015·Rвоспр 500 МЭСО-15Т-10кВ 15 ТОм ± 0,015·Rвоспр 500 МЭСО-15,5Т-10кВ 15,5 ТОм ± 0,015·Rвоспр 500 МЭСО-16Т-10кВ 16 ТОм ± 0,015·Rвоспр 500 МЭСО-16,5Т-10кВ 16,5 ТОм ± 0,015·Rвоспр 500 МЭСО-17Т-10кВ 17 ТОм ± 0,015·Rвоспр 500 МЭСО-17,5Т-10кВ 17,5 ТОм ± 0,015·Rвоспр 500 МЭСО-18Т-10кВ 18 ТОм ± 0,015·Rвоспр 500 МЭСО-18,5Т-10кВ 18,5 ТОм ± 0,015·Rвоспр 500 МЭСО-19Т-10кВ 19 ТОм ± 0,015·Rвоспр 500 МЭСО-19,5Т-10кВ 19,5 ТОм ± 0,015·Rвоспр 500 МЭСО-20Т-10кВ 20 ТОм ± 0,015·Rвоспр 500 МЭСО-20,5Т-10кВ 20,5 ТОм ± 0,015·Rвоспр 500 МЭСО-21Т-10кВ 21 ТОм ± 0,015·Rвоспр 500 МЭСО-21,5Т-10кВ 21,5 ТОм ± 0,015·Rвоспр 500 МЭСО-22Т-10кВ 22 ТОм ± 0,015·Rвоспр 500 МЭСО-22,5Т-10кВ 22,5 ТОм ± 0,015·Rвоспр 500 МЭСО-23Т-10кВ 23 ТОм ± 0,015·Rвоспр 500 МЭСО-23,5Т-10кВ 23,5 ТОм ± 0,015·Rвоспр 500 МЭСО-24Т-10кВ 24 ТОм ± 0,015·Rвоспр 500 МЭСО-24,5Т-10кВ 24,5 ТОм ± 0,015·Rвоспр 500 МЭСО-25Т-10кВ 25 ТОм ± 0,015·Rвоспр 500 МЭСО-25,5Т-10кВ 25,5 ТОм ± 0,015·Rвоспр 500 МЭСО-26Т-10кВ 26 ТОм ± 0,015·Rвоспр 500 МЭСО-26,5Т-10кВ 26,5 ТОм ± 0,015·Rвоспр 500 МЭСО-27Т-10кВ 27 ТОм ± 0,015·Rвоспр 500 МЭСО-27,5Т-10кВ 27,5 ТОм ± 0,015·Rвоспр 500 МЭСО-28Т-10кВ 28 ТОм ± 0,015·Rвоспр 500 МЭСО-28,5Т-10кВ 28,5 ТОм ± 0,015·Rвоспр 500 МЭСО-29Т-10кВ 29 ТОм ± 0,015·Rвоспр 500 МЭСО-29,5Т-10кВ 29,5 ТОм ± 0,015·Rвоспр 500 МЭСО-30Т-10кВ 30 ТОм ± 0,015·Rвоспр 500 МЭСО-30,5Т-10кВ 30,5 ТОм ± 0,015·Rвоспр 500 МЭСО-31Т-10кВ 31 ТОм ± 0,015·Rвоспр 500 МЭСО-31,5Т-10кВ 31,5 ТОм ± 0,015·Rвоспр 500 МЭСО-32Т-10кВ 32 ТОм ± 0,015·Rвоспр 500 МЭСО-32,5Т-10кВ 32,5 ТОм ± 0,015·Rвоспр 500 МЭСО-33Т-10кВ 33 ТОм ± 0,015·Rвоспр 500 МЭСО-33,5Т-10кВ 33,5 ТОм ± 0,015·Rвоспр 500 МЭСО-34Т-10кВ 34 ТОм ± 0,015·Rвоспр 500 МЭСО-34,5Т-10кВ 34,5 ТОм ± 0,015·Rвоспр 500 МЭСО-35Т-10кВ 35 ТОм ± 0,015·Rвоспр 500 МЭСО-35,5Т-10кВ 35,5 ТОм ± 0,015·Rвоспр 500 МЭСО-36Т-10кВ 36 ТОм ± 0,015·Rвоспр 500 МЭСО-36,5Т-10кВ 36,5 ТОм ± 0,015·Rвоспр 500 МЭСО-37Т-10кВ 37 ТОм ± 0,015·Rвоспр 500 МЭСО-37,5Т-10кВ 37,5 ТОм ± 0,015·Rвоспр 500 МЭСО-38Т-10кВ 38 ТОм ± 0,015·Rвоспр 500 МЭСО-38,5Т-10кВ 38,5 ТОм ± 0,015·Rвоспр 500 МЭСО-39Т-10кВ 39 ТОм ± 0,015·Rвоспр 500 МЭСО-39,5Т-10кВ 39,5 ТОм ± 0,015·Rвоспр 500 МЭСО-40Т-10кВ 40 ТОм ± 0,015·Rвоспр 500 Дополнительные технические характеристики меры электрического сопротивления однозначной МЭСО:
Параметр Значение Пределы допускаемого относительного отклонения действительного номинального значения электрического сопротивления постоянному току от номинального, %, не более ±3 Номинальное испытательное напряжение постоянного тока, кВ, не более 10 Максимальное допустимое испытательное напряжение постоянного тока, кВ 11 Габаритные размеры (ширина х высота х глубина), мм, не более 290×175×135 Масса, кг, не более 2 Нормальные условия измерений:
− температура окружающего воздуха, °С
от +18 до +28Рабочие условия измерений:
− температура окружающего воздуха, °С
− относительная влажность воздуха, %
от +10 до +30
от 20 до 50Средняя наработка на отказ, ч 45000 Средний срок службы, лет 30 -
Комплект поставки МЭСО
№ Наименование Количество 1 Мера электрического сопротивления однозначная МЭСО в выбранном исполнении 1 2 Руководство по эксплуатации 1 3 Паспорт 1 4 Методика поверки 1 5 Свидетельство о первичной поверке 1 -
