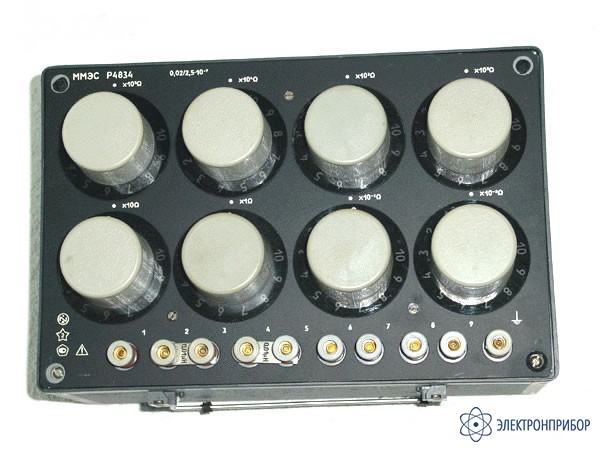

Р4834 — магазин электрического сопротивления

Код товара: 20258
  • Назначение магазина электрического сопротивления Р4834:

    Магазин электрического сопротивления Р4834 предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.

    Рабочие условия применения магазина Р4834:

    • температура окружающего воздуха от 15 °C до 250 °С;
    • относительная влажность воздуха от 25 до 80%;
    • атмосферное давление 84 - 106,7 кПа (630 - 800 мм рт.ст.);
    • рабочее положение - любое.
  • Технические характеристики магазина электрического сопротивления Р4834:

    Параметр Значение
    Номинальное значение сопротивления одной ступени, Ом:
    • старшей декады
    105
    • младшей декады
    10-2
    Число декад 8
    Номинальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:
    • 10-2 и 105 Ом
    0,003
    • 10-1 и 104 Ом
    0,03
    • от 1 до 103 Ом
    0,3
    Максимальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:
    • 10-2 и 105 Ом
    0,005
    • 10-1 и 104 Ом
    0,05
    • от 1 до 103 Ом
    0,5
    Верхний предел частотного диапазона, кГц 50
    Габаритные размеры, мм 310х212х175
    Масса, кг, не более 5
