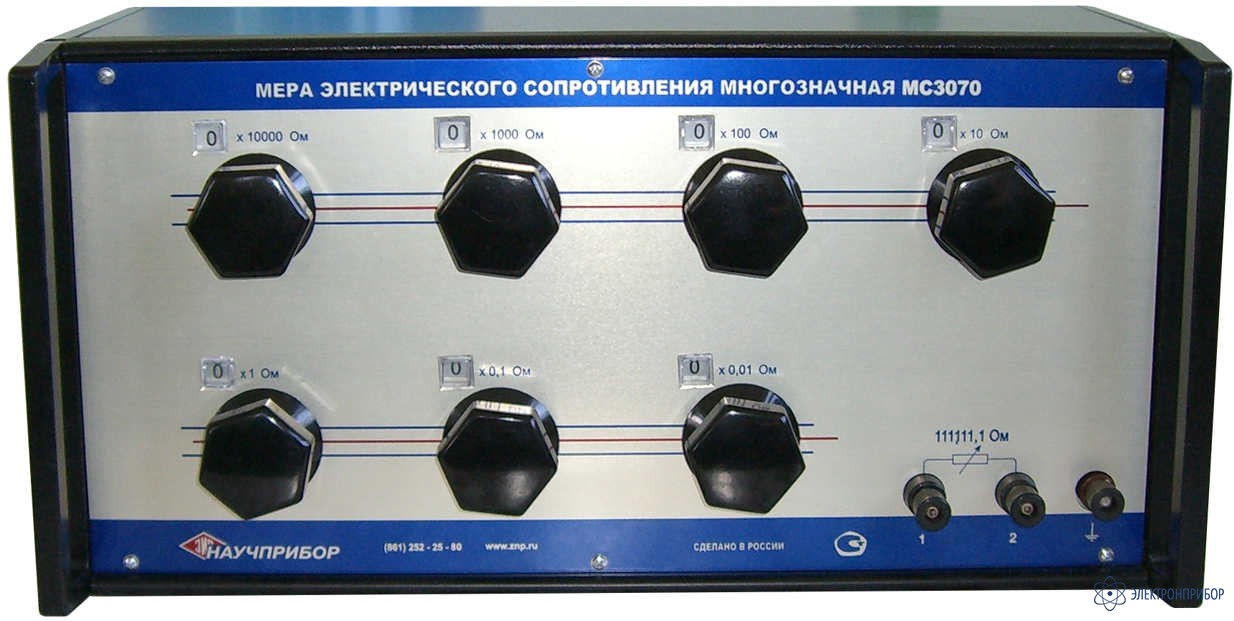

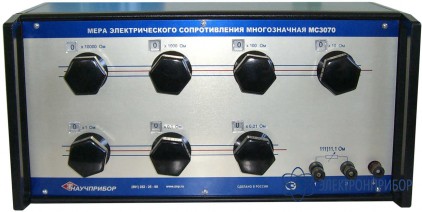

МС3070М-1 — мера электрического сопротивления постоянного тока многозначная

Код товара: 38756
  • 64073-16
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      64073-16 до 02.06.2026

    Назначение меры электрического сопротивления постоянного тока многозначной МС3070М-1:

    Многозначные меры электрического сопротивления МС3070М-1 предназначены для воспроизведения электрического сопротивления в цепях постоянного тока. Выпускаются взамен Р3026. Изготовлены на базе ситалло-фольговых резисторов высокой временной стабильности сопротивления, малым температурным коэффициентом сопротивления (ТКС), высокой точностью подгонки, отсутствием токовых шумов.

    Опивание меры электрического сопротивления постоянного тока многозначной МС3070М-1:

    Принцип действия мер электрического сопротивления постоянного тока многозначных МС3070М с рычажными переключающими устройствами декад основан на возможности установления любых необходимых значений сопротивления в диапазоне номинальных значений (10-3 — 1,111111·105) Ом. В зависимости от разрешающей способности и предела устанавливаемых сопротивлений меры электрического сопротивления постоянного тока многозначных МС3070М имеют две модификации:

    МС3070М-1 с разрешающей способностью 0,01 Ом и пределом устанавливаемых сопротивлений 111111,1 Ом;

    МС3070М-2 с разрешающей способностью 0,001 Ом и пределом устанавливаемых сопротивлений 11111,11 Ом.

    Многозначная мера электрического сопротивления МС3070М-1 имеет три исполнения в зависимости от класса точности:

    Конструктивно меры электрического сопротивления МС3070М состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения клейм путем снятия ручек лицевой панели и лимбов с траверс переключателей. При изготовлении многозначной мера сопротивления МС3070М применяются ситаллофольговые резистивные элементы, которые используются при изготовлении однозначных мер электрического сопротивления МС3050М.

  • Технические характеристики меры электрического сопротивления постоянного тока многозначной МС3070М-1:

    Параметр Значение
    МС3070М-1.1 кл. 0,001 МС3070М-1.2 кл. 0,002 МС3070М-1.3 кл. 0,005
    Диапазон устанавливаемых сопротивлений от 0,01 до 111111,1 Ом с дискретностью 0,01 Ом
    Класс точности 0,001/1,5∙10-6 0,002/1,5∙10-6 0,005/1,5∙10-6
    Стабильность сопротивления за год соответствует классу точности на прибор
    Число полных декад 7
    Состав декад 1 декада – 10х10000 Ом;
    2 декада – 10х1000 Ом;
    3 декада – 10х100 Ом;
    4 декада – 10х10 Ом;
    5 декада – 10х1 Ом;
    6 декада – 10х0,1 Ом;
    7 декада – 10х0,01 Ом
    Начальное сопротивление Не более 0,01 Ом
    Вариацияначального сопротивления всех включенных декад Не более 0,001 Ом
    Нормальные и рабочие условия применения
    Температура окружающего воздуха, °С 20±0,2-нормальные условия
    20±1-рабочие услович
    Относительная влажность воздуха, % от 25 до 80-нормальные условия
    от 25 до 80 в рабочем диапазоне температур
    Атмосферное давление, кПа (мм рт. ст.) 84-106,7 (630-800)
    Значения номинальной и максимальной мощностей рассеивания на одну ступень
    Мощность рассеивания на одну ступень 1-5 декады, Вт 0,01-номинальная
    0,03-максимальная
    Мощность рассеивания на одну ступень 6-7 декады, Вт 0,02-номинальная
    0,2-максимальная
    Общие данные
    Электрическое сопротивление изоляции между корпусом и электрическими цепями не менее 2∙1011 Ом
    Электрическая прочность изоляции  1,5 кВ
    Габаритные размеры не более 485х250х240 мм
    Масса более 11 кг
    Полный срок службы не менее 10 лет

  • Комплект поставки МС3070М-1

    № Наименование Количество
    1 Мера электрического сопротивления постоянного тока многозначная МС3070М-1 (класс точности зависит от выбранной модификации) 1
    2 Руководство по эксплуатации 1
    3 Смазка 1
    4 Формуляр 1
