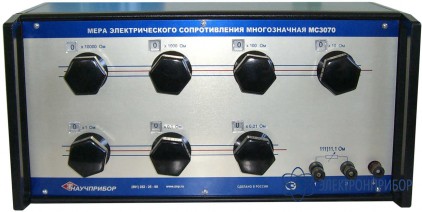

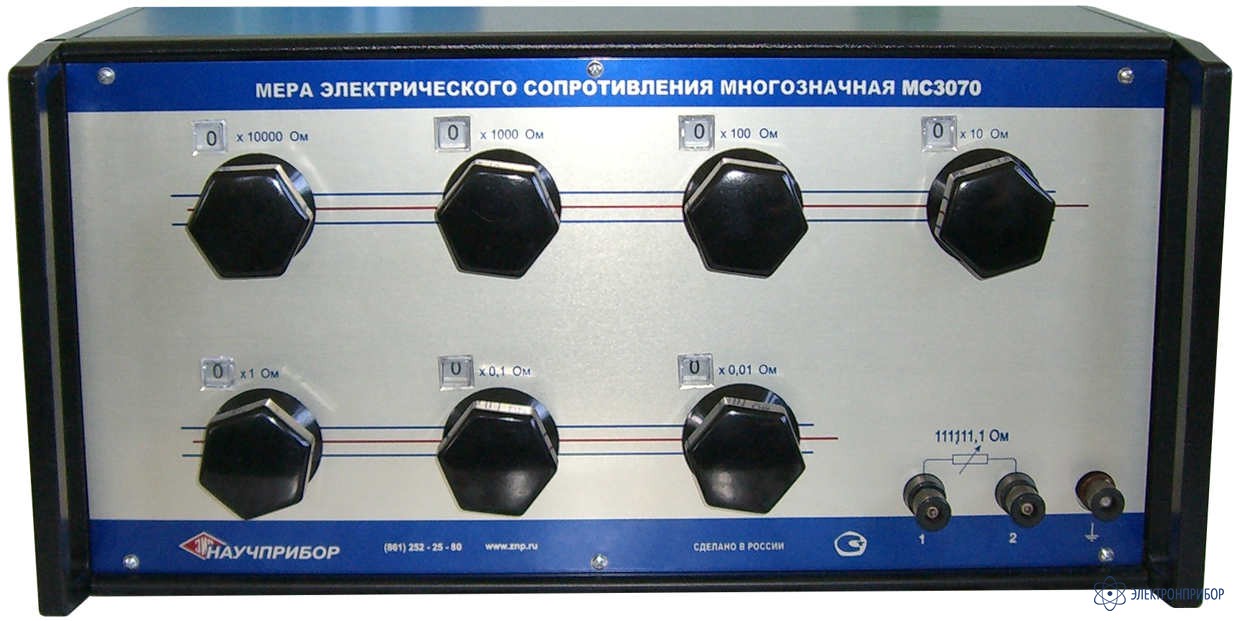

МС3070М-2 — мера электрического сопротивления постоянного тока многозначная

Код товара: 38757
  • 64073-16
    3 варианта исполнения

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      64073-16 до 02.06.2026

    Назначение меры электрического сопротивления постоянного тока МС3070М-2:

    Многозначные меры электрического сопротивления МС3070М-2 предназначены для воспроизведения электрического сопротивления в цепях постоянного тока. Выпускаются взамен Р3026. Изготовлены на базе ситалло-фольговых резисторов высокой временной стабильности сопротивления, малым температурным коэффициентом сопротивления (ТКС), высокой точностью подгонки, отсутствием токовых шумов.

    Опивание меры электрического сопротивления постоянного тока МС3070М-2:

    Принцип действия мер электрического сопротивления постоянного тока многозначных МС3070М с рычажными переключающими устройствами декад основан на возможности установления любых необходимых значений сопротивления в диапазоне номинальных значений (10-3 — 1,111111·105) Ом. В зависимости от разрешающей способности и предела устанавливаемых сопротивлений меры электрического сопротивления постоянного тока многозначных МС3070М имеют две модификации:

    МС3070М-1 с разрешающей способностью 0,01 Ом и пределом устанавливаемых сопротивлений 111111,1 Ом;

    МС3070М-2 с разрешающей способностью 0,001 Ом и пределом устанавливаемых сопротивлений 11111,11 Ом.

    Многозначная мера электрического сопротивления МС3070М-2 имеет три исполнения в зависимости от класса точности:

    Конструктивно меры электрического сопротивления МС3070М состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения клейм путем снятия ручек лицевой панели и лимбов с траверс переключателей. При изготовлении многозначной мера сопротивления МС3070М применяются ситаллофольговые резистивные элементы, которые используются при изготовлении однозначных мер электрического сопротивления МС3050М.

  • Технические характеристики меры электрического сопротивления постоянного тока МС3070М-2:

    Параметр Значение
    МС3070М-2.1 МС3070М-2.2 МС3070М-2.3
    Класс точности,  % 0,001/1,5∙10-5 0,002/1,5∙10-5 0,005/1,5∙10-5
    Диапазон воспроизводимых сопротивлений от 1  до 11 111,11 Ом
    Дискретность перестройки 0,001 Ом
    Стабильность сопротивления за год соответствует  классу точности
    Начальное сопротивление 1 Ом
    Вариация начального сопротивления не более 0,0005 Ом
    Мощность рассеивания
    на одну ступень    		 номинальная  10 мВт
    максимальная 30 мВт 50 мВт 100 мВт
    Сопротивление изоляции измерительных цепей > 1010 Ом
    Прочность изоляции измерительных цепей 1,5 кВ
    Число полных декад 7
    Число ступеней в каждой декаде 10
    Значения номинальных сопротивлений резисторов ступеней декад с 1-й по 7-ю 1000; 100; 10; 1; 0,1; 0,01; 0,001 Ом
    Полный срок службы не менее 10 лет
    Наработка на отказ не менее 6 300 ч.
    Габаритные размеры не более 485×250×240 мм
    Масса не более 11 кг

    Условия применения меры электрического сопротивления постоянного тока МС3070М-2:

    Влияющая величина Условия применения для классов точности
    нормальные рабочие
    0,001 0,002 0,005 0,001 0,002 0,005
    Температура окружающего воздуха, °С 20±0,2 20±0,5 20±1 20±2 20±5
    Относительная влажность воздуха, % от 25 до 80
    Атмосферное давление,  кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800)

  • Комплект поставки МС3070М-2

    № Наименование Количество
    1 Мера электрического сопротивления постоянного тока многозначная МС3070М-2 выбранного класса точности 1
    2 Руководство по эксплуатации 1
    3 Смазка 1
    4 Формуляр 1
