АКИП-7502/2 — магазин сопротивлений высокоомный

Код товара: 34100
  • 2-3 дня
    56598-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      56598-14 до 07.12.2029

    • Производитель

      АКИП

    Сертификаты

    Назначение магазина сопротивлений высокоомного АКИП-7502/2

    Магазин сопротивлений высокоомный АКИП-7502/2 предназначен для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях.

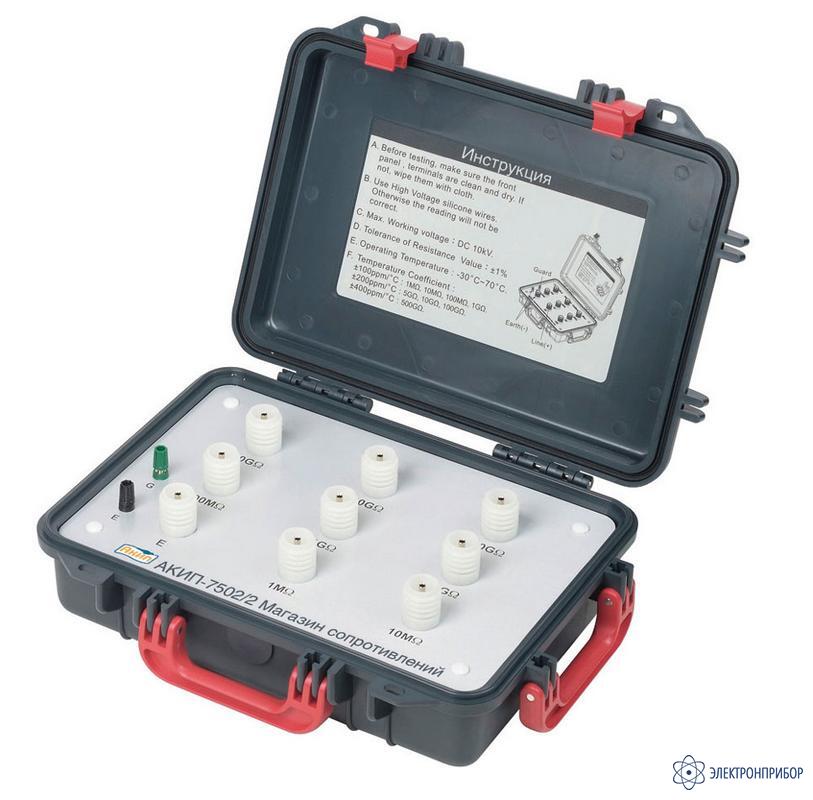

    Магазин АКИП-7502/2 представляет собой набор прецизионных твёрдотельных высокоомных высоковольтных резисторов. Все 7 резисторов магазина АКИП-7502/2 соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух имеющихся однозначных мер, используются их свободные выводы. Конструктивно магазин размещен в переносных дюралевых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Гнезда выводов имеют высоковольтные изоляторы. Для подключения внешней земли имеется соединенное с корпусом гнездо «Е» (земля).

    Область применения магазина АКИП-7502/2 - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.

    Особенности магазина сопротивлений высокоомного АКИП-7502/2

    • Фиксированные значения сопротивления от 1,0 МОм до 500 ГОм
    • 8 фиксированных значений сопротивлений
    • Погрешность ± 1 %
    • Максимальное рабочее напряжение 10кВ
    • Рассеивая мощность не более 3 Вт
    • Жесткие рабочие условия эксплуатации (температура от минус 30 до +75 °С, относительная влажность до 90 %)
    • Магазины компактны и удобны в эксплуатации, изготовлены в ударопрочном пластиковом кейсе
    • Масса не более 5,2 кг

  • Технические характеристики магазина сопротивлений высокоомного АКИП-7502/2

    Параметр Значение
    МЕТРОЛОГИЧЕСКИЕ ДАННЫЕ
    Номинальные значения сопротивлений 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм , 500 ГОм
    Пределы основной относительной погрешности ± 1 %
    Максимально допустимое напряжение Постоянное 10,000 В
    Максимальная рассеиваемая мощность 3 Вт (в рабочих условиях)
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации -30°С…+75°С и относительная влажность до 90%
    Габаритные размеры 430 × 324 × 127 мм
    Масса Не более 5,2 кг
    Комплект поставки РЭ

  • Комплект поставки АКИП-7502/2

    Наименование Количество
    Магазин сопротивлений высокоомный АКИП-7502/2 1
