Магазины и меры сопротивлений

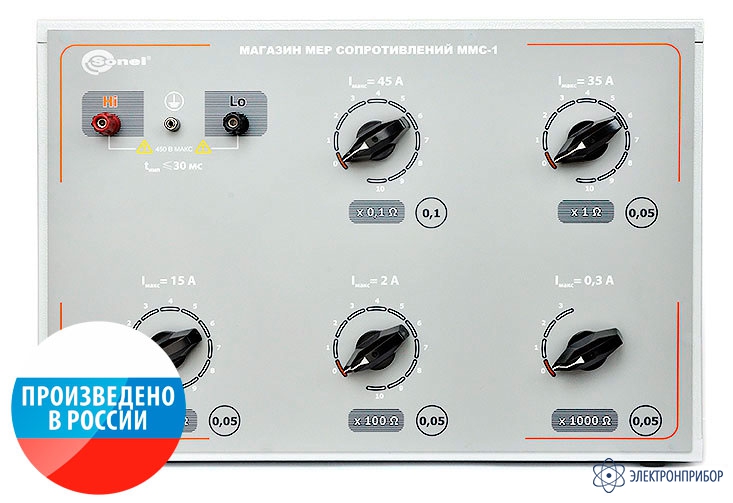

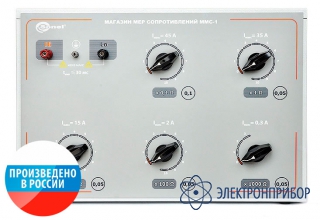

ММС-1 — мера сопротивлений петли короткого замыкания многозначная

Код товара: 23370
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

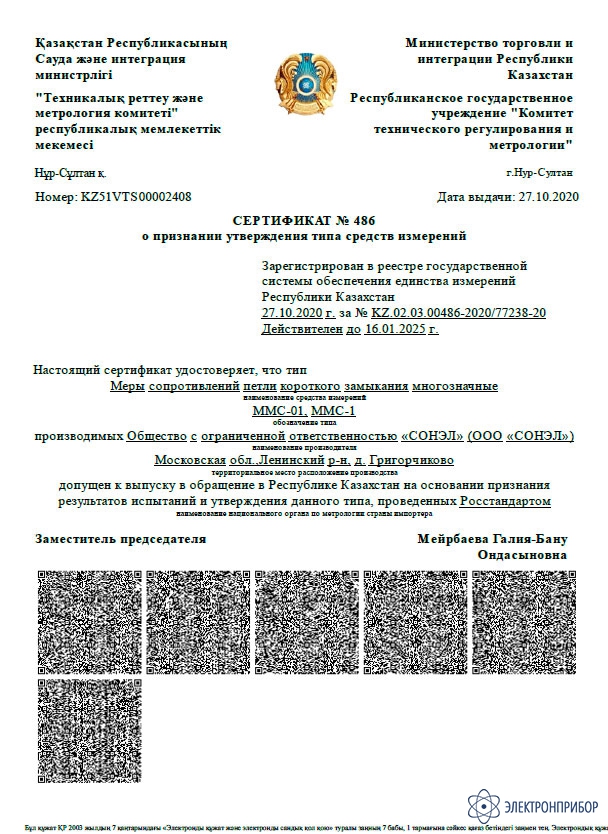

    • Госреестр СИ РФ

      77238-20 до 16.01.2025

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUMMC1

    Назначение меры сопротивлений петли короткого замыкания многозначной MMC-1:

    Мера ММС-1 предназначена для имитации и задания меры активного сопротивления петли короткого замыкания электросети с напряжением 220/380В (230/400В), 50 Гц переменного тока.

    Мера MMC-1 применяется как эталонное оборудование для поверки (калибровки) и сертификационных испытаний измерителей сопротивления петли «фаза-нуль», «фаза-защитный проводник» и «фаза-фаза» с кратковременным (до 30-40 мс) измерительным током до 45 А. Мера MMC-1 обеспечивает ступенчатое регулирование активного сопротивления в диапазоне от 0,1 Ом до 4111 Ом с пределом допускаемой относительной погрешности ± 0,1% для диапазона от 0,1 Ом до 1 Ом и 0,05% для диапазона от 1 Ом до 4111 Ом.

  • Технические характеристики меры сопротивлений петли короткого замыкания многозначной MMC-1:

    Параметр Значения
    Максимальный импульсный ток при Tимп < 30 ­— 40 мс.
    Декады, Ом Максимальный импульсный ток, А
    10 × 0,1 45
    10 × 1 35
    10 × 10 15
    10 × 100 0,3
    3 × 1000 0,1
    Класс точности магазина
    Декады, Ом Класс точности
    10 × 0,1 0,1
    10 × 1 0,05
    10 × 10 0,05
    10 × 100 0,05
    3 × 1000 0,05
    Дополнительные технические характеристики
    Нормальная температура работы 20 ± 10 ºС
    Максимальное рабочее напряжение 450 В
    Время цикла измерений Тизм при Uизм до 230 B ≥ 20 с
    Время остывания (паузы) Тпаузы при Uизм до 230 B ≥ 20 с
    при Uизм до 450 B ≥ 25 с
    Электрическая прочность изоляции 2 кВ
    Электрическое сопротивление изоляции > 108 Ом
    Габаритные размеры 540×410×250 мм
    Масса 12 кг
    Класс защиты II (EN 61010-1)
  • Комплект поставки ММС-1

    Наименование Количество
    1 Мера сопротивлений петли короткого замыкания многозначная ММС-1 1
    2 Кабель питания с сетевой вилкой 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
    5 Методика поверки 1
