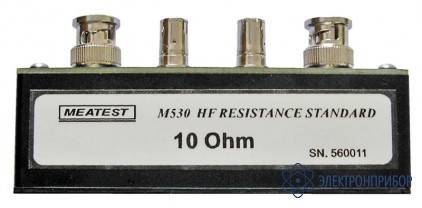

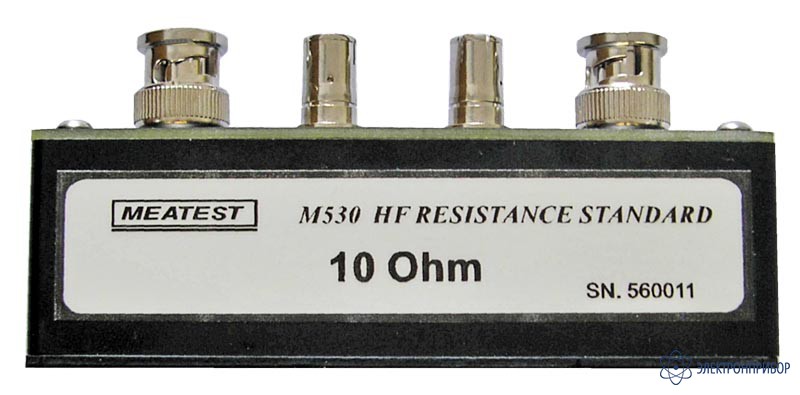

M-530 — BЧ мера сопротивления

Код товара: 43620
  • Описание ВЧ меры сопротивления M-530:

    Набор ВЧ мер сопротивления от 10 Ом до 10 кОм для калибровки измерителей RLC с тест-сигналом до 100 МГц.

    Особенности ВЧ меры сопротивления M-530:

    • Диапазон сопротивлений 10…1000 Ом;
    • Очень слабая зависимость от частоты;
    • Диапазон частот до 100 МГц;
    • Калибровка в широком диапазоне частот;

    LCR-метры

    Меры сопротивления специально предназначены для калибровки LCR-метров в диапазоне от постоянного тока до 100 МГц. Мера сопротивления имеет четыре коаксиальных разъема типа BNC. Широкий рабочий диапазон частот достигается за счет использования технологии проектирования высокочастотных схем на базе полосковых линий. 4x2-полюсная схема подключения с расстоянием между клеммами 22 мм обеспечивает возможность прямого подключения к испытуемым устройствам (ИУ) без использования измерительных проводов.

    Меры сопротивления выпускаются с номиналами 10, 50, 100, 500, 1000 Ом и допуском 1%, а также в вариантах эталонной разомкнутой цепи (OPEN) и короткозамкнутой цепи (SHORT) для облегчения компенсации нуля.

    Зависимость от частоты

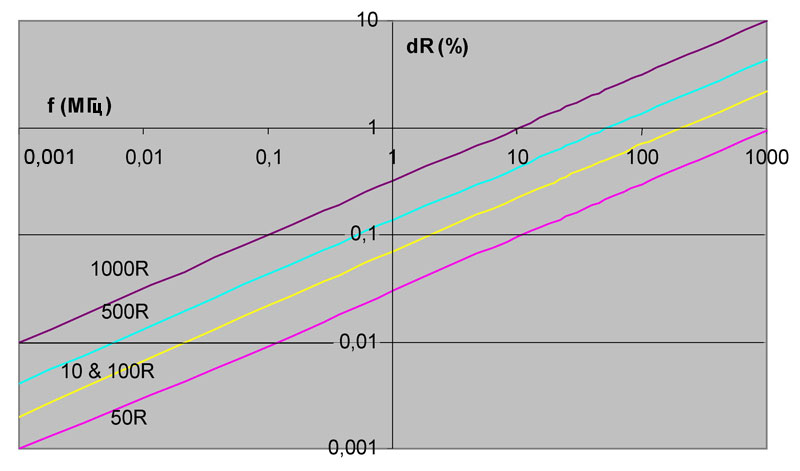

    Рабочий диапазон частот мер сопротивления зависит от номинального сопротивления и требуемого максимального отклонения. Типовые частотные характеристики мер сопротивления приведены на рисунке ниже.

    Нагрузочные параметры

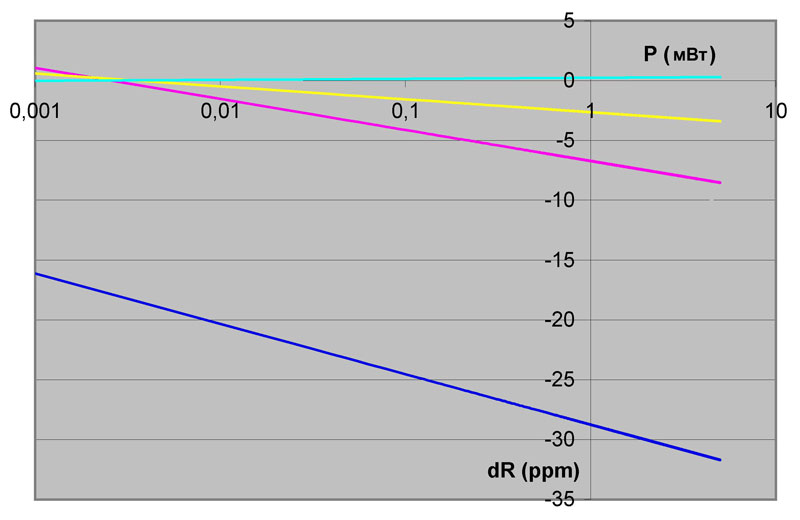

    Максимальная электрическая мощность, рассеиваемая мерами сопротивления, ограничена ввиду малого размера резистивных сегментов. Типичные значения относительного изменения сопротивления при нагружении с мощностью 5 мВт приведены на рисунке ниже.

    Постоянная времени

    Чрезвычайно малое значение постоянной времени мер сопротивления обусловлено применением специальной технологии проектирования высокочастотных схем и радиочастотных резистивных сегментов. Значение постоянной времени мер сопротивления находится в диапазоне от 10-10 до 10-11 с.

    Температурный коэффициент

    Типичное значение температурного коэффициента мер сопротивления составляет 0,2 ppm/°C для номиналов 10, 50, 100 Ом и 15 ppm/°C для номиналов 500 и 1000 Ом.

  • Технические характеристики ВЧ меры сопротивления M-530:

    Модель Номинальное значение Максимальное отклонение от номинального значения Максимальная частота при отклонении 0,1% Максимальная частота при отклонении 1% Постоянная времени Температурный коэффициент Максимальный измерительный ток
    Ом % МГц МГц с ppm/°C мА
    M530-10R 10 1 2 200 < 2Ч10-10 < 1 40
    M530-50R 50 1 10 > 500 < 2Ч10-10 < 1 20
    M530-100R 100 1 2 200 < 5Ч10-11 < 1 12
    M530-500R 500 1 0,5 50 < 2Ч10-11 < 25 6
    M530-1000R 1000 1 0,1 10 < 2Ч10-11 < 25 4
    OPEN (ХХ) - - 2 200 - - -
    SHORT (КЗ) 0 - 2 200 - - 100
    Собственная индуктивность: < 0,08 мГн
    Схема подключения: Четырехполюсная (4 штекера типа BNC)
    Расстояние между разъемами: 22 мм
    Размеры: 105 x 34 x 50 мм (с разъемами)
    Материал корпуса: Алюминий
    Диапазон рабочих температур: 15…30 °C
