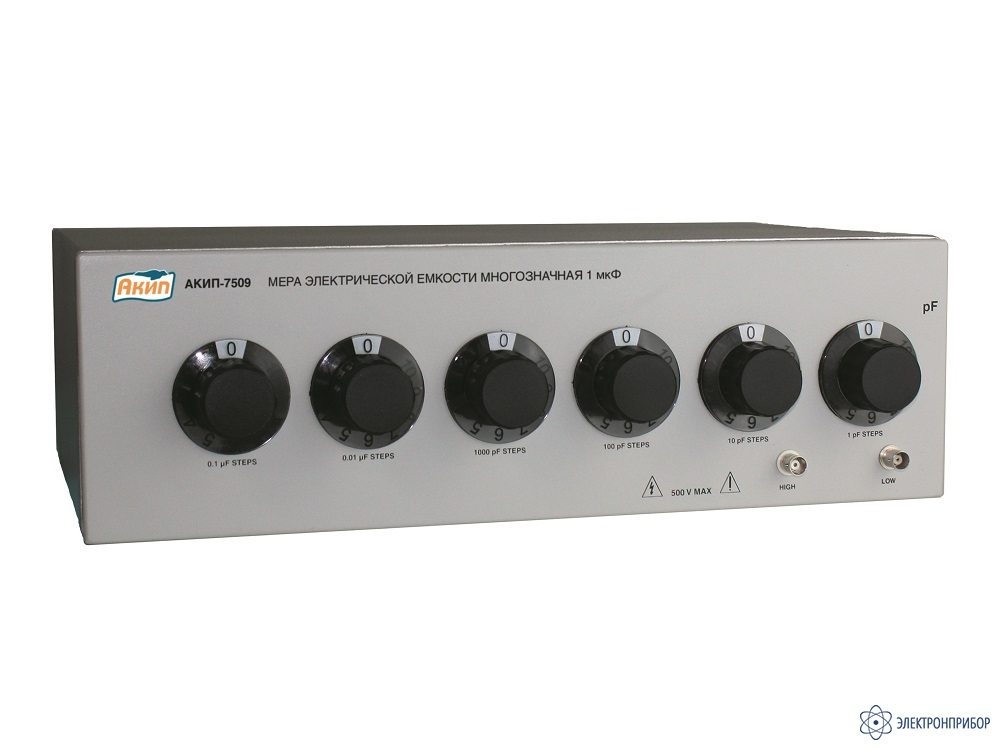

АКИП-7509-5-1пФ + опция RM — мера ёмкости

Код товара: 71482

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности меры ёмкости АКИП-7509-5-1пФ + опция RM:

    • Мера электрической емкости многозначная декадная;
    • Погрешность: от 0,05%;
    • Очень низкая нулевая емкость: < 0,1 пФ;
    • Экранированные 3-х контактные терминалы для малых значений емкости и 5-и контактные для высоких значений;
    • Широкий модельный ряд, емкости от 1 пФ до 10 мФ;
    • Температурный коэффициент: от ±2х10-5/°С;
    • Стабильность: от ±1х10-4/год;
    • Корпус с двойным экранированием;
    • Возможность монтажа в стойку (Опция).

  • Технические характеристики меры ёмкости АКИП-7509-5-1пФ + опция RM:

    Номинальное значение емкости одной ступени Максимальная емкость Максимальное напряжение Старение/год Пределы основной относительной погрешности Тестовая частота Коэффициент рассеяния Тип конденсатора
    1 пФ 10 пФ 500 Впик (до 10 кГц) ± 1*10-4 + 0,1 пФ ± (0,05% + 0,5 пФ) - <0,002 Воздушный
    10 пФ 100 пФ - <0,002
    100 пФ 1 нФ - Положение 1: <0,002 Остальные: <0,002 Слюдяные, с серебряными обкладками, стабилизированные, изолированные
    1 нФ 10 нФ Положение 1: <0,001 Положение 2: <0,0005 Остальные: <0,0003
    10 нФ 100 нФ - <0,0003
    100 нФ 1 мкФ <0,0004
    1 мкФ 10 мкФ 50 Впик ±2*10-4 ±0,05% 1 кГц <0,0007 Металлизированные пропилен сульфидные MPPS
    10 мкФ 100 мкФ <22 В (DC+AC, АС) ±2*10-4 ±0,05% 100 Гц <0,002
    100 мкФ 1000 мкФ ±5*10-4 ±0,5% <0,02
    1000 мкФ 10 мФ 50 Впик ±5*10-4 ±1% - Полифенилен сульфидные (PPS)
    25 Впик - ±10% - Электролитический (опция ЕС)
    Параметр Значение
    Максимальная ёмкость 1,1111 мкФ
    Число декад 5
    Разрешение 10 пФ
    Опция в корпусе для монтажа в стойку 19"
    Нулевая ёмкость Максимальная емкость, полученная при всех декадах, установленных на ноль
    Для мер ≤ 1 мкФ – не более 0,1 пФ
    Для мер > 1 мкФ – не более 0,5 пФ
    Температурный коэффициент Для мер ≤ 1 мкФ – не более 2х10-4 /°С
    Для мер > 1 мкФ – не более 5х10-5 /°С
    Сопротивление изоляции > 50 ГОм
    Условия эксплуатации 10°С...+40 °С и относительная влажность до 80 %
    Соединительные клеммы Для мер ≤ 1 мкФ
    Два BNC разъема 2и 1 на передней панели
    Для мер > 1 мкФ
    Пять клемм на передней панели: I2, I1, U2, U1, ©

  • Комплект поставки АКИП-7509-5-1пФ + опция RM

    № Наименование Количество
    1 Мера ёмкости АКИП-7509-5-1пФ + опция RM 1
