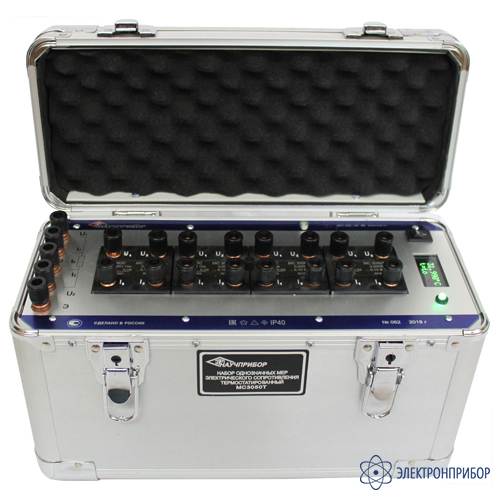

МС3050Т-6 кл. 0,001 — термостатированный набор однозначных мер электрического сопротивления
Код товара: 82503-
-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
92623-24 до 10.07.2029
Сертификаты
Описание термостатированного набора однозначных мер электрического сопротивления MC3050T:
МС3050Т изготовлены на базе особостабильных прецизионных однозначных мер электрического сопротивления (ОМЭС) MC3050М, имеющих высочайшие метрологические характеристики и использующихся, в национальных эталонах Ома, в метрологических и научных центрах России и за рубежом.
- Весь диапазон сопротивлений от 0,001 Ом до 100 кОм как в одном приборе, так и по отдельности.
- Полноценная замена всех мер сопротивления 1, 2, 3, 4 разряда, а также вторичного эталона Ома, для которых необходимо использование дорогостоящего, крупногабаритного термостатирующего оборудования как воздушного, так и жидкостного типа.
Набор мер герметизирован, что позволяет избежать влияния изменения влажности и атмосферного давления окружающей среды. Исключается необходимость применения термостатов. На графике изображены зависимости сопротивления резистивных элементов 100 Ом от внешней температуры для типичной меры МС3050М и термостатированной меры МС3050Т.
Варианты исполнения термостатированного набора однозначных мер электрического сопротивления MC3050T:
Выпускаются наборы однозначных мер электрического сопротивления термостатированных MC3050T в шести модификаций (вариантов корпуса). По требованию заказчика в меры могут быть установлены однозначные меры электрического сопротивления любых значений номинального сопротивления в диапазоне от 0,001 до 100 000 Ом классов точности 0,0005; 0,001; 0,002; 0,005.
Обозначения модификаций MC3050T с количеством ОМЭС
Модификация Количество ОМЭС 1 - настольный переносной приборный корпус
1…9 - от 1 до 9 шт.2 - корпус для установки в 19-дюймовую стойку 3 - настольный переносной приборный корпус
1…4 - от 1 до 4 шт.4 - корпус для установки в 19-дюймовую стойку 5 - настольный переносной корпус 1 шт. 6 - настольный переносной корпус-кейс 1…4 - от 1 до 4 шт. Для модификаций (вариант корпуса) МС3050Т-1, МС3050Т-2, МС3050Т-3, МС3050Т-4, МС3050Т-5 (кроме МС3050Т-6 Кейс):
- Возможность подключения к ПК по интерфейсам USB и RS232.
- Запись и хранение в памяти истории поверок: до 15 значений сопротивления каждой ОМЭС.
- Отображение на дисплее метрологических параметров каждой ОМЭС, в том числе значений сопротивления и имитируемой температуры.
- Наличие поставляемого прикладного ПО и открытого протокола MODBUS.
Пример записи обозначения MC3050T при заказе и для записи в технической документации другой продукции, в которой он может быть применён:
«Набор однозначных мер электрического сопротивления термостатированный «МС3050Т-190-14.1 ИУСН.411632.010 ТУ».
В обозначении -190-14.1:
1 - Вариант корпуса - настольный переносной приборный корпус;
9 - Количество ОМЭС - 9 шт.;
0 - Температура калибровки - 20 °С;
1 - Климатическое исполнение - умеренный и холодный климат;
4.1 - Категория размещения - помещения с кондиционированным или частично кондиционированным воздухом.При упаковке MC3050T в укладочный ящик (под заказ) в конце обозначения исполнения добавлять букву У - упаковка в укладочный ящик (защищённый кейс).
Пример записи обозначения MC3050T с упаковкой в укладочный ящик при заказе и для записи в технической документации другой продукции, в которой он может быть применен:
«Набор однозначных мер электрического сопротивления термостатированный «МС3050Т-190-14.1У ИУСН.411632.010 ТУ».
В связи с постоянной работой по совершенствованию MC3050T, повышающей его технико-эксплуатационные параметры, в конструкцию MC3050T могут быть внесены допустимые изменения, не ухудшающие его параметры, не отражённые в настоящем издании.
-
-
Технические характеристики термостатированного набора однозначных мер электрического сопротивления MC3050T:
Параметр Значение МС3050Т-1 кл. 0,0005,
МС3050Т-1 кл. 0,001,
МС3050Т-1 кл. 0,002,
МС3050Т-1 кл. 0,005МС3050Т-2 кл. 0,0005,
МС3050Т-2 кл. 0,001,
МС3050Т-2 кл. 0,002,
МС3050Т-2 кл. 0,005МС3050Т-3 кл. 0,0005,
МС3050Т-3 кл. 0,001,
МС3050Т-3 кл. 0,002,
МС3050Т-3 кл. 0,005МС3050Т-4 кл. 0,0005,
МС3050Т-4 кл. 0,001,
МС3050Т-4 кл. 0,002,
МС3050Т-4 кл. 0,005МС3050Т-5 кл. 0,0005,
МС3050Т-5 кл. 0,001,
МС3050Т-5 кл. 0,002,
МС3050Т-5 кл. 0,005МС3050Т-6 кл. 0,0005,
МС3050Т-6 кл. 0,001,
МС3050Т-6 кл. 0,002,
МС3050Т-6 кл. 0,005Количество однозначных мер электрического сопротивления (ОМЭС), шт. от 1 до 9 от 1 до 4 1 от 1 до 4 Габаритные размеры (Д×Ш×В), мм, не более 344×469×213 310×485×195 344×469×169 310×485×150 170×170×195 360×160×250 Масса, кг, не более 11 11 8 8 4 10 Электрическое сопротивление между корпусом и зажимом заземления, Ом, не более 0,01 Электрическое сопротивление между любой деталью конструкции корпуса, к которой возможно прикосновение рукой и зажимом заземления, Ом, не более 0,1 Сопротивление выводов, Ом, не более 5·10-3 Термоконтактная электродвижущая сила для ОМЭС до 104 Ом, мкВ, не более 1 Напряжение питающей сети постоянного тока, В - - - - - 19 Напряжение питающей сети переменного тока, В от 198 до 242 - Частота питающей сети переменного тока, Гц 50±1 Коэффициент искажения синусоидальности формы кривой напряжения питающей сети переменного тока, %, не более 5 Содержание гармоник питающей сети переменного тока, %, не более 5 Потребляемая мощность, В·А, не более:
- при прогреве
- при установившемся тепловом равновесии
35
15Условия эксплуатации:
- температура окружающего воздуха (номинальная), °С
- отклонение температуры окружающего воздуха от номинальной, °С, не более
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа (мм рт. ст.)
18, 19, 20, 21, 22, 23, 24, 25
±5
от 25 до 80
от 84 до 106,7 (от 630 до 800)Номинальное значение температуры термостатирования, °С в диапазоне от 30 до 40 (значение указывается в формуляре) Пределы допускаемой абсолютной погрешности поддержания температуры термостатирования, °С, не более
- в нормальных условиях применения;
- в рабочих условиях применения
±0,02
±0,05Степень защиты, обеспечиваемая оболочкой IP20 IP40 Время установления рабочего режима, ч, не более 1 Средняя наработка до отказа, ч, не менее 40000 Средний срок службы, лет 15 Технические характеристики однозначных мер электрического сопротивления (ОМЭС):
Параметр Значение для класса точности* 0,0005 0,001 0,002 0,005 Номинальное значение воспроизводимого сопротивления, Ом от 0,001 до 100000 Доверительные границы погрешности (P=0,95) для номинальных значений, %
- от 0,001 Ом до 1 Ом
- от 1 Ом до 100000 Ом включ.
0,0002
0,0001
0,0004
0,0002
0,0005
0,0004
0,002
0,001Суммарное среднее квадратическое отклонение**, для номинальных значений, 10-6, не более
- от 1 Ом до 100 Ом
- от 100 Ом до 10000 Ом
- от 10000 Ом до 100000 Ом включ.
0,3
0,15
0,2- - - Пределы допускаемой относительной нестабильности сопротивления за год для номинальных значений, %
- от 0,001 Ом до 1 Ом
- от 1 Ом до 100000 Ом включ.
- от 1 Ом до 100 Ом**
- от 100 Ом до 10000 Ом***
- от 10000 Ом до 100000 Ом включ.***
±0,0005
±0,0003
±0,0003
±0,00015 ±0,0002
±0,0008
±0,0006
-
-
-
±0,0010
±0,0008
-
-
-
±0,005
±0,002
-
-
-Мощность рассеивания, Вт:
- номинальная
- максимальная
предельная
- в диапазоне от 0,001 до 0,999 Ом включ.
- в диапазоне от 1 до 100000 Ом включ.
0,05
0,1
1
0,5
0,05
0,1
1
0,5
0,05
0,2
1
0,5
0,05
0,2
1
0,5Допускаемое отклонение действительного значения сопротивления от номинального при первичной поверке, %, не более
- в диапазоне от 0,001 до 0,999 Ом включ.
- в диапазоне от 1 до 100000 Ом включ.
±0,01
±0,005
±0,01
±0,005
±0,01
±0,005
±0,01
±0,005Пределы допускаемой дополнительной погрешности при изменении мощности рассеивания, % равны значениям класса точности Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения МС3050М и некоторой точкой в смежной области температур рабочих условий применения, не более 10 % от значений класса точности Нормальные условия измерений:
- температура окружающего воздуха (номинальная)****, °C
- отклонение температуры окружающего воздуха от номинальной, °C, не более
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа (мм рт. ст.)
18, 19, 20, 21, 22, 23, 24, 25
±2
от 25 до 80
от 84 до 106,7 (от 630 до 800)Примечание:
* - классы точности указаны в соответствии с ГОСТ 23737-79;
** - суммарное среднее квадратическое отклонение нормируется в случае присвоения статуса вторичного (рабочего) эталона;
*** - отмеченные пределы допускаемой относительной нестабильности сопротивления за год нормируются только в случае присвоения статуса вторичного (рабочего) эталона;
**** - номинальное значение температуры окружающего воздуха выбирается из ряда (по умолчанию 20 °C). Выбранное значение указывается в формуляре на МС3050М. -
Комплект поставки МС3050Т-6 кл. 0,001
№ Наименование Количество 1 Набор однозначных мер электрического сопротивления термостатированный МС3050Т-6 кл. 0,001 1 2 Кабель сетевой (220В-16А–1,8 м) № 2 1 3 Адаптер питания 1 4 Руководство по эксплуатации 1 5 Формуляр 1 1 6 Укладочный ящик 2 1 Примечания:
1 Вместо формуляра по требованию заказчика может поставляться паспорт, не предусматривающий внесения сведений результатов поверки и эксплуатационных параметров МС3050Т при его эксплуатации.
2 МС3050Т по требованию заказчика может поставляться в укладочном ящике (кейсе) вместо потребительской тары. -
