АКИП-7508, АКИП 7508, АКИП7508

Магазины и меры сопротивлений

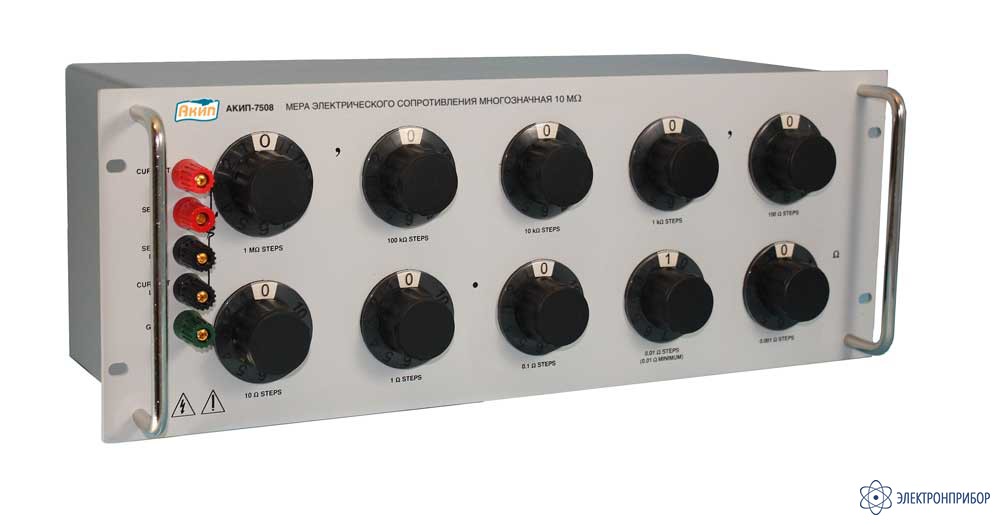

АКИП-7508 — мера электрического сопротивления многозначная

Код товара: 45737

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности меры электрического сопротивления многозначной АКИП-7508:

    • Мера электрического сопротивления многозначная декадная;
    • Погрешность: от ±2×10-5;
    • Не требуется коррекция начального значения;
    • Высокопроизводительные переключатели из серебряного сплава;
    • Широкий модельный ряд, сопротивления от 10 мОм до 121 МОм;
    • Температурный коэффициент: от ±3×10-6/°С;
    • Высокая стабильность: от ±5×10-6/год;
    • Герметично изолированные, низкоиндуктивные резисторы;
    • Возможность монтажа в стойку (Опция);
    • Опция: 10 мОм реостат для меньшей декады, разрешение 20 мкОм.

    Код заказа: АКИП-7508-X-XXXX
    Например: АКИП-7508-4-1Ом (мера сопротивления, 4 декады, номинальное значение сопротивления ступени младшей декады 1 Ом).

  • Технические характеристики меры электрического сопротивления многозначной АКИП-7508:

    Номинальное значение сопротив-ления одной ступени Максимальное сопротивление Старение/год Пределы основной относительной погрешности Температурный коэффициент Коэффициент мощности Максимальный ток Максимальная мощность Описание декады Тип резистора
    20  мкОм
    (опция – реостат)    		 10 мОм - - ±2×10-5/°С ±1×10-6/мВт 2 А - Плавная установка Реостат
    1 мОм 10 мОм ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±1×10-6/мВт 2 А - 11 ступеней
    (от 0 до 10)    		 Проволоч-ный
    10 мОм 100 мОм ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±1×10-6/мВт 2 А - 10 ступеней
    (от 1 до 10)
    мин. знач. 10 мОм
    100 мОм 1 Ом ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±1×10-6/мВт 2 А - 11 ступеней
    (от 0 до 10);
    12 ступеней
    (от 0 до 11)
    для высшей декады: 1 Ом, 10 Ом, 10 кОм, 100 кОм, 1 МОм,
    10 МОм – в зависимости от модели
    1 Ом 10 Ом ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±2×10-5/°С ±4×10-7/мВт 1 А 5 Вт Проволоч-ный, герметично изолирован-ный, низко-индуктивный
    10 Ом 100 Ом ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±1×10-5/°С ±3×10-7/мВт 0,33 А 5 Вт
    100 Ом 1 кОм ±2×10-5+0,5 мОм ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 0,1 мА 5 Вт
    1 кОм 10 кОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 33 мА 5 Вт
    10 кОм 100 кОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 10 мА 5 Вт
    100 кОм 1 МОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 3 мА 2000 Впик
    1 МОм 10 МОм ±1×10-5 ±(0,01%+2 мОм) ±3×10-6/°С ±1×10-7/мВт 1 мА 2000 Впик
    10 МОм 100 МОм ±5×10-5 ±0,03% ±1,5×10-5/°С ±2×10-7/мВт 2000 Впик Металло-оксидный
    Параметры Значения
    Воспроизводимость сопротивления Лучше 100 мкОм (кратковременное, усредненное значение)
    Сопротивление утечки >10 ГОм
    Условия эксплуатации 0°С...+55°С
    Погрешность нормируется для температуры +23°С и относительной влажности  30 … 70%
    Габариты (мм) 1 декада – 77 × 77 × 84
    2-3 декады – 375 × 890 × 102
    4-5 декад – 439 × 89 × 102
    6-10 декад – 483 × 178 × 197
    11 декад – 483 × 310 × 197
    Масса (кг) 1 декада – 0,45
    2-3 декады – 2,0
    4-5 декад – 2,2
    6-10 декад – 5,1
    11 декад – 6,6

  • Комплект поставки АКИП-7508

    № Наименование Количество
    1 Мера электрического сопротивления многозначная АКИП-7508 1
