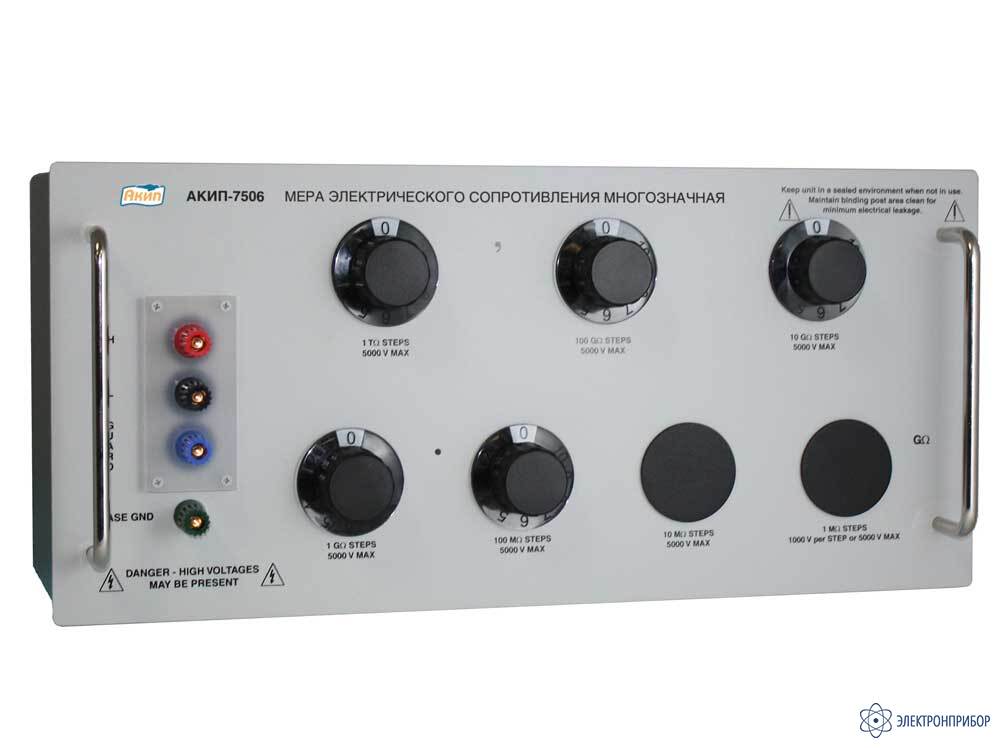

АКИП-7506-Q-8-100-5Кв + опция RM — мера электрического сопротивления многозначная

Код товара: 52152
  • Является модификацией АКИП-7506

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности меры электрического сопротивления многозначной АКИП-7506:

    • Мера электрического сопротивления многозначная декадная;
    • Погрешность: от 0,01%;
    • Широкий модельный ряд, сопротивления от 10 Ом до 10 ТОм;
    • Температурный коэффициент от ±5×10-6/°С;
    • Высокая стабильность: от ±1×10-5/год;
    • Максимальное напряжение до 10 кВ (в зависимости от модели);
    • Возможность монтажа в стойку (Опция).

    Код заказа: АКИП-7506-X-X-XXXXX-XXX

    Например: АКИП-7506-B-5-1МОм-5кВ (мера сопротивления, погрешность 0,03%, 5 декад, номинальное значение сопротивления ступени младшей декады 1 МОм, максимальное напряжение 5 кВ).

  • Технические характеристики меры электрического сопротивления многозначной АКИП-7506:

    Номинальное значение сопротивления одной ступени Максимальное сопротивление Пределы основной относительной погрешности Максимальное значение напряжения на мере (одна ступень) Максимальное значение напряжения на мере Температурный коэффициент Коэффициент напряжения Старение/год
    Q B F
    Метрологические характеристики мер до 2000 В (АКИП-7506-2кВ)
    10 Ом 100 Ом ±(0,01%+2 мОм) ±(0,03%+2 мОм) ±(0,10%+2 мОм) 2,5 В 25 В ±1,5×10-5/°С - ±1×10-5
    100 Ом 1 кОм ±(0,01%+2 мОм) ±(0,03%+2 мОм) ±(0,10%+2 мОм) 8 В 80 В ±5×10-6/°С - ±1×10-5
    1 кОм 10 кОм ±0,01% ±0,03% ±0,10% 23 В 230 В ±5×10-6/°С - ±1×10-5
    10 кОм 100 кОм ±0,01% ±0,03% ±0,10% 70 В 700 В ±5×/°С - ±1×10-5
    100 кОм 1 МОм ±0,01% ±0,03% ±0,10% 230 В 2000 В ±5×10-6/°С - ±1×10-5
    1 МОм 10 МОм ±0,01% ±0,03% ±0,10% 1000 В* 2000 В ±5×10-6/°С <±1×10-6/В ±2,5×10-5
    10 МОм 100 МОм ±0,03% ±0,10% ±1% 1000 В* 2000 В ±1,5×10-5/°С <±1×10-6/В ±5×10-5
    100 МОм 1 ГОм ±0,10% ±0,20% ±1% 2000 В 2000 В ±1,5×10-5/°С ±1×10-6/В ±1×10-4
    1 ГОм 10 ГОм ±0,20% ±0,50% ±1% 2000 В 2000 В ±5×10-5/°С ±1×10-6/В ±5×10-4
    10 ГОм 100 ГОм ±0,50% ±1% ±1% 2000 В 2000 В ±5×10-5/°С ±1×10-6/В ±5×10-4
    * Чтобы применить напряжение 2000 В для первой ступени, необходимо предыдущую декаду установить в положение “10”. Например: чтобы получить 1 МОм 2000 В, необходимо декаду 100 кОм установить в положение “10”.
    Метрологические характеристики мер до 5000 В (АКИП-7506-5кВ)
    10 Ом 100 Ом ±(0,01%+2 мОм) ±(0,03%+2 мОм) ±(0,10%+2 мОм) 2,5 В 25 В ±1,5×10-5/°С - ±1×10-5
    100 Ом 1 кОм ±(0,01%+2 мОм) ±(0,03%+2 мОм) ±(0,10%+2 мОм) 8 В 80 В ±5×10-6/°С - ±1×10-5
    1 кОм 10 кОм ±0,01% ±0,03% ±0,10% 23 В 230 В ±5×10-6/°С - ±1×10-5
    10 кОм 100 кОм ±0,01% ±0,03% ±0,10% 70 В 700 В ±5×10-6/°С - ±1×10-5
    100 кОм 1 МОм ±0,01% ±0,03% ±0,10% 230 В 2300 В ±5×10-6/°С - ±1×10-5
    1 МОм 10 МОм ±0,01% ±0,03% ±0,10% 1000 В 5000 В ±1,5×10-5/°С <±1×10-6/В ±2,5×10-5
    10 МОм 100 МОм ±0,03% ±0,10% ±1% 5000 В 5000 В ±2,5×10-5/°С <±1×10-6/В ±5×10-5
    100 МОм 1 ГОм ±0,10% ±0,20% ±1% 5000 В 5000 В ±2,5×10-5/°С ±1×10-6/В ±1×10-4
    1 ГОм 10 ГОм ±0,20% ±0,50% ±1% 5000 В 5000 В ±2,5×10-5/°С ±1×10-6/В ±5×10-4
    10 ГОм 100 ГОм ±0,50% ±1% ±1% 5000 В 5000 В ±2,5×10-5/°С ±2×10-6/В ±5×10-4
    100 ГОм 1 ГОм ±0,50% ±1% ±1% 5000 В 5000 В ±1×10-4/°С ±5×10-6/В ±5×10-4
    1 ТОм 10 ТОм ±3% ±5% ±10% 5000 В 5000 В ±1×10-4/°С <±2×10-5/В ±5×10-4
    Метрологические характеристики мер до 10000 В (АКИП-7506-10кВ)
    10 Ом 100 Ом ±(0,01%+2 мОм) ±(0,03%+2 мОм) ±(0,10%+2 мОм) 2,5 В 25 В ±1,5×10-5/°С - ±1×10-5
    100 Ом 1 кОм ±(0,01%+2 мОм) ±(0,03%+2 мОм) ±(0,10%+2 мОм) 8 В 80 В ±5×10-6/°С - ±1×10-5
    1 кОм 10 кОм ±0,01% ±0,03% ±0,10% 23 В 230 В ±5×10-6/°С - ±1×10-5
    10 кОм 100 кОм ±0,01% ±0,03% ±0,10% 70 В 700 В ±5×10-6/°С - ±1×10-5
    100 кОм 1 МОм ±0,01% ±0,03% ±0,10% 230 В 2300 В ±5×10-6/°С - ±1×10-5
    1 МОм 10 МОм ±0,01% ±0,03% ±0,10% 1000 В 10000 В ±1,5×10-5/°С <±1×10-6/В ±2,5×10-5
    10 МОм 100 МОм ±0,03% ±0,10% ±1% 5000 В** 10000 В ±2,5×10-5/°С <±1×10-6/В ±5×10-5
    100 МОм 1 ГОм ±0,10% ±0,20% ±1% 10000 В 10000 В ±2,5×10-5/°С ±1×10-6/В ±1×10-4
    1 ГОм 10 ГОм ±0,20% ±0,50% ±1% 10000 В 10000 В ±2,5×10-5/°С ±1×10-6/В ±5×10-4
    10 ГОм 100 ГОм ±0,50% ±1% ±1% 10000 В 10000 В ±2,5×10-5/°С ±2×10-6/В ±5×10-4
    100 ГОм 1 ГОм ±0,50% ±1% ±1% 10000 В 10000 В ±1×10-4/°С ±5×10-6/В ±5×10-4
    1 ТОм 10 ТОм ±3% ±5% ±10% 10000 В 10000 В ±1×10-4/°С <±2×10-5/В ±5×10-4
    ** Чтобы применить напряжение 10000 В для первой ступени декады 10 МОм, необходимо декаду 1 МОм установить в положение “10”.
    Параметры Модели до 2000 В Модели до 5 кВ, 10 кВ
    Нулевое сопротивление <3 мОм на декаду
    <3 мОм на декаду (для моделей 5кВ и 10 кВ)
    Условия эксплуатации 10°С...+40°С и относительная влажность до 50%
    Габариты (мм) 3 декады – 312 х 89 х 102
    4-5 декад – 375 х 89 х 102
    6-7 декад – 439 х 89 х 102
    8-9 декад – 482 х 89 х 102    		 3-4 декады – 432 х 133,3 х 134,6
    5-6 декад – 432 х 222 х 163,8
    79 декад (настольный) – 482,6 х 222 х 163,8
    7 декад (стоечный) – 432 х 302,2 х 163,8
    8-9 декад – 432 х 302,2 х 163,8
    Масса (кг) 3 декады – 1,4
    4-5 декад – 1,6
    6-7 декад – 2
    8-9 декад – 5,1    		 3-4 декады – 3,4
    5-6 декад – 5
    7 декад (настольный) – 5
    7 декад (стоечный) – 7,7
    8-9 декад – 7,7

  • Комплект поставки АКИП-7506-Q-8-100-5Кв + опция RM

    № Наименование Количество
    1 Мера электрического сопротивления многозначная АКИП-7506-Q-8-100-5Кв + опция RM 1
