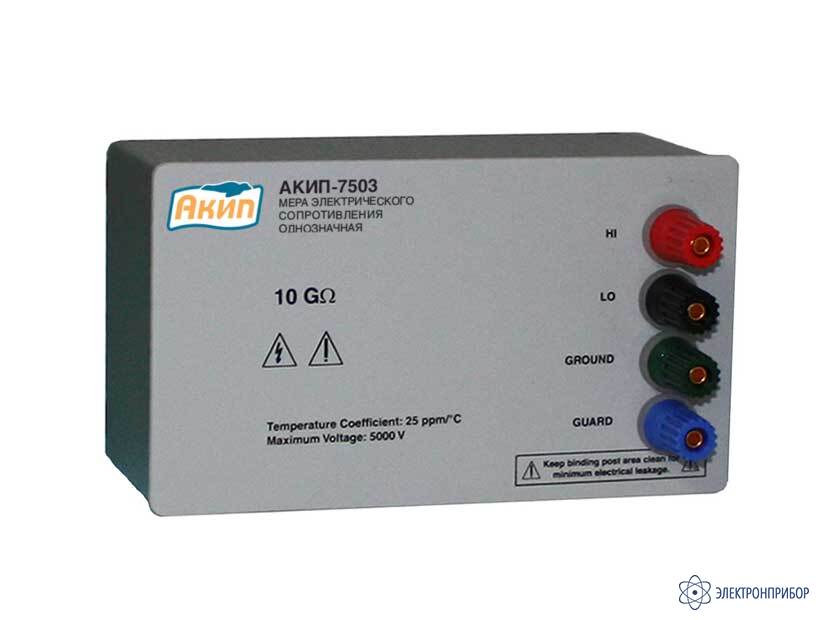

АКИП-7503-10ГОм — мера сопротивления однозначная
Код товара: 45709-
Особенности меры сопротивления однозначной АКИП-7503-10ГОм:
- Высокоточные меры электрического сопротивления в диапазоне от 1 мОм до 2 ТОм;
- Отклонение от номинального значения: от ±2 х 10-6;
- Старение: от ±4 х 10-6 / год;
- Низкий температурный коэффициент;
- Схемы подключения: ≤20 МОм – 4-х проводная + GND/Земля; ≥100 МОм – 2-х проводная + GND/Земля + GUARD/Защита;
- Масса 900 г.
-
Технические характеристики меры сопротивления однозначной АКИП-7503-10ГОм:
Модель Номинальное значение Отклонение от номинального значения Старение/год Температурный коэффициент или рабочий диапазон
(18 – 28 °С относительно 23 °С)Максимальная мощность / напряжение Дополнительное отклонение
при 1 кГцБез отклкючения 1*10-6 отключение 3*10-6 отключение АКИП-7503-0,001Ом 1 мОм ±5*10-5 ±5*10-5 ±2,5*10-5/°С < 1*10-4 АКИП-7503-0,0019Ом 1,9 мОм ±5*10-5 ±5*10-5 ±2,5*10-5/°С <1*10-4 АКИП-7503-0,002Ом 2 мОм ±5*10-5 ±5*10-5 ±2*10-5/°С <1*10-4 АКИП-7503-0,01Ом 10 мОм ±5*10-6 ±1,5*10-5 ±5*10-6/°С 25 мВт 50 мВт 200 мВт <1*10-4 АКИП-7503-0,019Ом 19 мОм ±5*10-6 ±1,5*10-5 ±5*10-6/°С 25 мВт 50 мВт 200 мВт <1*10-4 АКИП-7503-0,02Ом 20 мОм ±5*10-6 ±1,2*10-5 ±5*10-6/°С 25 мВт 50 мВт 200 мВт <1*10-4 АКИП-7503-0,1Ом 100 мОм ±5*10-6 ±1,2*10-5 ±2*10-6/°С 50 мВт 100 мВт 250 мВт <1*10-4 АКИП-7503-0,19Ом 190 мОм ±5*10-6 ±1,2*10-5 ±2*10-6/°С 50 мВт 100 мВт 250 мВт <1*10-4 АКИП-7503-0,2Ом 200 мОм ±5*10-6 ±1,2*10-5 ±2*10-6/°С 50 мВт 100 мВт 250 мВт <1*10-4 АКИП-7503-1Ом 1 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 175 мВт 350 мВт 850 мВт <1*10-4 АКИП-7503-1,9Ом 1,9 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 175 мВт 350 мВт 850 мВт <1*10-4 АКИП-7503-2Ом 2 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 175 мВт 350 мВт 850 мВт <1*10-4 АКИП-7503-10Ом 10 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-19Ом 19 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-20Ом 20 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-25Ом 25 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-30Ом 30 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-50Ом 50 Ом ±2*10-6 ±8*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-100Ом 100 Ом ±2*10-6 ±6*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-190Ом 190 Ом ±2*10-6 ±6*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-200Ом 200 Ом ±2*10-6 ±6*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-350Ом 350 Ом ±2*10-6 ±6*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-400Ом 400 Ом ±2*10-6 ±6*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-1кОм 1 кОм ±2*10-6 ±6*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-1,9кОм 1,9 кОм ±2*10-6 ±6*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-2кОм 2 кОм ±2*10-6 ±6*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-4кОм 4 кОм ±2*10-6 ±4*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-10кОм 10 кОм ±2*10-6 ±4*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-19кОм 19 кОм ±2*10-6 ±4*10-6 ±1,5*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-20кОм 20 кОм ±2*10-6 ±4*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-4 АКИП-7503-100кОм 100 кОм ±2*10-6 ±6*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <2*10-4 АКИП-7503-190кОм 190 кОм ±2*10-6 ±8*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <2*10-4 АКИП-7503-200кОм 200 кОм ±2*10-6 ±8*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <2*10-4 АКИП-7503-1МОм 1 МОм ±2*10-6 ±8*10-6 ±2*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-3 АКИП-7503-1,9МОм 1,9 МОм ±2*10-6 ±9*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-3 АКИП-7503-2МОм 2 МОм ±2*10-6 ±9*10-6 ±3*10-6 общ. 100 мВт 200 мВт 500 мВт <1*10-3 АКИП-7503-10МОм 10 МОм ±2*10-6 ±9*10-6 ±3*10-6 общ. 500 В 1000 В 2500 В <1 % АКИП-7503-19МОм 19 МОм ±2*10-6 ±1*10-5 ±4*10-6 общ. 1000 В 2000 В 5000 В АКИП-7503-20МОм 20 МОм ±2*10-6 ±1*10-5 ±4*10-6 общ. 1000 В 2000 В 5000 В АКИП-7503-100МОм 100 МОм ±1*10-5 ±2*10-5 ±5*10-6 общ. 2000 В 4000 В 5000 В АКИП-7503-190МОм 190 МОм ±1*10-5 ±2*10-5 ±5*10-6 общ. 2000 В 5000 В АКИП-7503-200МОм 200 МОм ±1*10-5 ±2*10-5 ±5*10-6 общ. 5000 В АКИП-7503-1ГОм 1 ГОм ±0,1 % ±2*10-4 ±2*10-5 общ. 5000 В АКИП-7503-1,9ГОм 1,9 ГОм ±0,1 % ±2*10-4 ±2*10-5 общ. 5000 В АКИП-7503-2ГОм 2 ГОм ±0,1 % ±2*10-4 ±2*10-5 общ. 5000 В АКИП-7503-10ГОм 10 ГОм ±0,1 % ±5*10-4 ±2,5*10-5 общ. 5000 В АКИП-7503-19ГОм 19 ГОм ±0,1 % ±5*10-4 ±2,5*10-5 общ. 5000 В АКИП-7503-20ГОм 20 ГОм ±0,1 % ±5*10-4 ±2,5*10-5 общ. 5000 В АКИП-7503-100ГОм 100 ГОм ±0,2 % ±5*10-4 ±2,5*10-5 общ. 5000 В АКИП-7503-190ГОм 190 ГОм ±0,2 % ±5*10-4 ±2,5*10-5 общ. 5000 В АКИП-7503-200ГОм 200 ГОм ±0,2 % ±5*10-4 ±2,5*10-5 общ. 5000 В АКИП-7503-1ТОм 1 ТОм ±0,5 % ±5*10-4 ±5*10-5 общ. 5000 В АКИП-7503-1,9ТОм 1,9 ТОм ±0,7 % ±1*10-3 ±1*10-4 общ. 5000 В АКИП-7503-2ТОм 2 ТОм ±0,7 % ±1*10-3 ±1*10-4 общ. 5000 В -
Комплект поставки АКИП-7503-10ГОм
№ Наименование Количество 1 Мера сопротивления однозначная АКИП-7503-10ГОм 1 -
