Ресурс-ПКЭ-1.5 — измеритель показателей качества электрической энергии

Код товара: 40851
  • 32696-12
    2 варианта исполнения

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      32696-12

    Описание измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5:

    Прибор для измерений показателей качества электрической энергии Ресурс-ПКЭ предназначен для автоматических измерений показателей качества электрической энергии (далее – ПКЭ) в соответствии с требованиями ГОСТ 13109-97 и оценки соответствия значений ПКЭ установленным нормам согласно ГОСТ 32145-2013 (ГОСТ Р 53333-2008), а также автоматических измерений ПКЭ в соответствии с требованиями ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), классы А и S. Область применения: измерения ПКЭ в однофазных и трехфазных трех- и четырехпроводных электрических сетях и системах электроснабжения при непосредственном подключении или с использованием измерительных трансформаторов напряжения.

    Структура условного обозначения с указанием модификации измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5:

    Прибор Ресурс‑ПКЭ‑1.5.‑ви ТУ 4222‑015‑53718944‑2006, где
    «1.5» – номер модификации;
    «1» – количество трехфазных групп измерительных каналов (номер изменяется от 1 до 2);
    «5» – номенклатура измеряемых ПКЭ (номер изменяется от 1 до 5);
    «ови» – вариант конструктивного исполнения (символом «ви» указывается щитовой вариант с электропитанием от измерительных цепей; символом «вэ» указывается щитовой вариант с отдельным входом электропитания; символом «ои» указывается навесной вариант с электропитанием от измерительных цепей; символом «оэ» указывается навесной вариант с отдельным входом электропитания)

    Особенности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5:

    • Стационарный измеритель ПКЭ для непрерывного мониторинга качества электрической энергии;
    • Большое количество модификаций;
    • Электропитание от измерительных цепей;
    • Наилучшее соотношение цена / функциональность;
    • Возможность модернизации прибора для соответствия ГОСТ Р 51317.4.30–2008 (класс А);
    • Прибор соответствует требованиям ГОСТ Р 51350–99, ГОСТ Р 51522–99.

    Функциональные возможности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5:

    • Измерение ПКЭ по ГОСТ 13109–97 (ГОСТ Р 51317.4.30–2008);
    • Измерение параметров напряжения;
    • Измерение дозы фликера по ГОСТ Р 51317.4.15–99;
    • Регистратор результатов измерений;
    • Одновременное измерение ПКЭ по двум трехфазным фидерам (двухфидерный вариант исполнения).

    Область применения измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5:

    • Контроль качества электрической энергии;
    • Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ).

    Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5:

    ПКЭ:

    • Установившееся отклонение напряжения;
    • Отклонение частоты;
    • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
    • Коэффициент искажения синусоидальности напряжения;
    • Коэффициент n-ой гармонической составляющей напряжения;
    • Длительность и глубина провала напряжения;
    • Длительность и коэффициент временного перенапряжения;
    • Кратковременная и длительная дозы фликера.

  • Технические характеристики измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.5:

    ПЕРЕЧЕНЬ ИЗМЕРЯЕМЫХ ПКЭ
    Измеряемый показатель качества электрической документации Номер модификации
    1.1 2.1 1.2 2.2 1.3 2.3 1.4 2.4 1.5 2.5
    Количество фидеров 1 2 1 2 1 2 1 2 1 2
    Отклонение напряжения + + + + +
    Отклонение частоты + + + + +
    Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям + + + + +
    Коэффициент искажения несинусоидальности напряжения - + - + +
    Коэффициент n-ой гармонической составляющей напряжения - - + + +
    Длительность провала напряжения - - + + +
    Глубина провала напряжения - - + + +
    Длительность временного перенапряжения - - + + +
    Коэффициент временного перенапряжения - - + + +
    Кратковременная и длительная дозы фликера - - - - +
    ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности Примечание
    Абсолютной Относительной, %
    Действующее значение напряжения, В (0,8-1,2)·Uном ± 0,02 - Uном = 57,735/100 В, 220/380 В
    Частота, Гц 45-55 - ± 0,02 -
    Коэффициент искажения синусоидальности напряжения КU,% 0-30 ± 10 ± 0,1

    КU >1,0

    КU < 1,0
    Коэффициент n-ой гармонической составляющей напряжения КU(n), % 0 - 15 ± 5 ± 0,05

    КU(n) >1,0

    КU(n) < 1,0
    Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 - 10 - ± 0,2 -
    Длительность провала напряжения, с 0,01 - 60 - ± 0,01 -
    Глубина провала напряжения, % 10 - 100 - ± 1 -
    Длительность временного перенапряжения, с 0,01 - 60 - ± 0,1 -
    Коэффициент временного перенапряжения 1,1 - 1,5 - ± 0,01 -
    Кратковременная и длительная дозы фликера 0,3 - 20 ± 5 - -
    Интервал времени (ход часов), с - ± 1 - -
    ХРАНЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
    Параметр Значение
    Статистические характеристики ПКЭ не менее 43 суток
    Параметры напряжения с временем измерения 1 мин не менее 9 суток
    Параметры провалов и временных перенапряжений не менее 3000 событий
    Параметры кратковременной и длительной доз фликера не менее 23 суток
    Гистограммы результатов измерений не менее 4 суток
    Схемы подключений трехфазная трехпроводная, трехфазная четырехпроводная, однофазная двухпроводная
    Интерфейсы RS-485 (до 115200 бит/c)
    RS-232/RS-485 (до 115200 бит/c)
    Протокол передачи данных «Ресурс»
    ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ
    Количество входов 3 или 6 в зависимости от модификации
    Количество диапазонов 2
    Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 В и 220/380 В
    Входное сопротивление приборов модификации «Ресурс-ПКЭ-Х.Х-Хэ-Х» не менее 400 кОм
    ИМПУЛЬСНЫЕ ВХОДЫ
    Количество входов 2
    Значение входного тока в состоянии «включено» от 6 до 25 мА
    Максимальное значение входного тока в состоянии «выключено» 0,2 мА
    ИМПУЛЬСНЫЕ ВЫХОДЫ
    Количество выходов 2
    Максимальное значение выходного тока в состоянии «замкнуто» 100 мА
    Максимальное значение выходного напряжения в состоянии «разомкнуто» 14 В
    ЭЛЕКТРОПИТАНИЕ ОТ ИЗМЕРИТЕЛЬНЫХ ЦЕПЕЙ НАПРЯЖЕНИЯ (ПРИБОРЫ МОДИФИКАЦИИ "РЕСУРС-ПКЭ-Х.Х-Хи-Х")
    Диапазон действующих значений фазных напряжений от 46 до 330 В
    Диапазон действующих значений междуфазных напряжений от 80 до 570 В
    Диапазон частоты от 45 до 57,5 Гц
    Потребляемая мощность не более 10 В·А
    ЭЛЕКТРОПИТАНИЕ ПО ДОПОЛНИТЕЛЬНОМУ ВХОДУ (ПРИБОРЫ МОДИФИКАЦИИ "РЕСУРС-ПКЭ-Х.Х-Хи-Х")
    Диапазон питающих напряжений от 48 до 700 В (DC)
    ЭЛЕКТРОПИТАНИЕ ОТ ОТДЕЛЬНОГО ВХОДА ЭЛЕКТРОПИТАНИЯ (ПРИБОРЫ МОДИФИКАЦИИ "РЕСУРС-ПКЭ-Х.Х-Хэ-Х")
    Переменным напряжением с действующим значением от 46 до 264 В и частотой от 45 до 57,5 Гц
    Постоянным напряжением от 65 до 370 В
    Потребляемая мощность не более 10 В×А
    УСЛОВИЯ ЭКСПЛУАТАЦИИ
    По устойчивости к климатическим воздействиям соответствует группе 4 по ГОСТ 22261–94
    Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С
    ГАБАРИТНЫЕ РАЗМЕРЫ

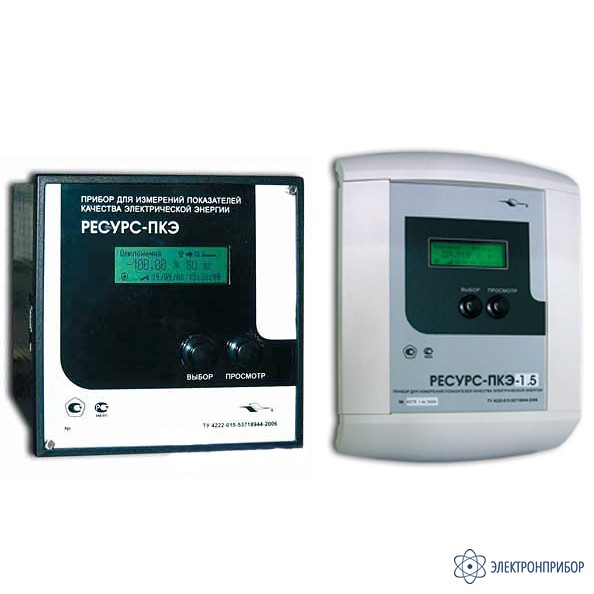

    Щитовой вариант 150×150×150 мм
    Навесной вариант 290×210×55 мм
    Масса 2,5 кг

  • Комплект поставки Ресурс-ПКЭ-1.5

    № Наименование Количество
    1 Измеритель показателей качества электрической энергии Ресурс-ПКЭ-1.5 1
    2 Программное обеспечение 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
    5 Методика поверки 1

    Дополнительная комплектация Ресурс-ПКЭ-1.5:

    (Поставляется по отдельному заказу)

    № Наименование Количество
    1 Кабель RS-232 (модемный) 1
    2 Кабель RS-232 (модемный 25-ти контактный) 1
    3 Кабель RS-232 (нуль-модемный) 1
    4 Источник питания ИП-690/250 1
    5 Преобразователь USB-RS-232 1
