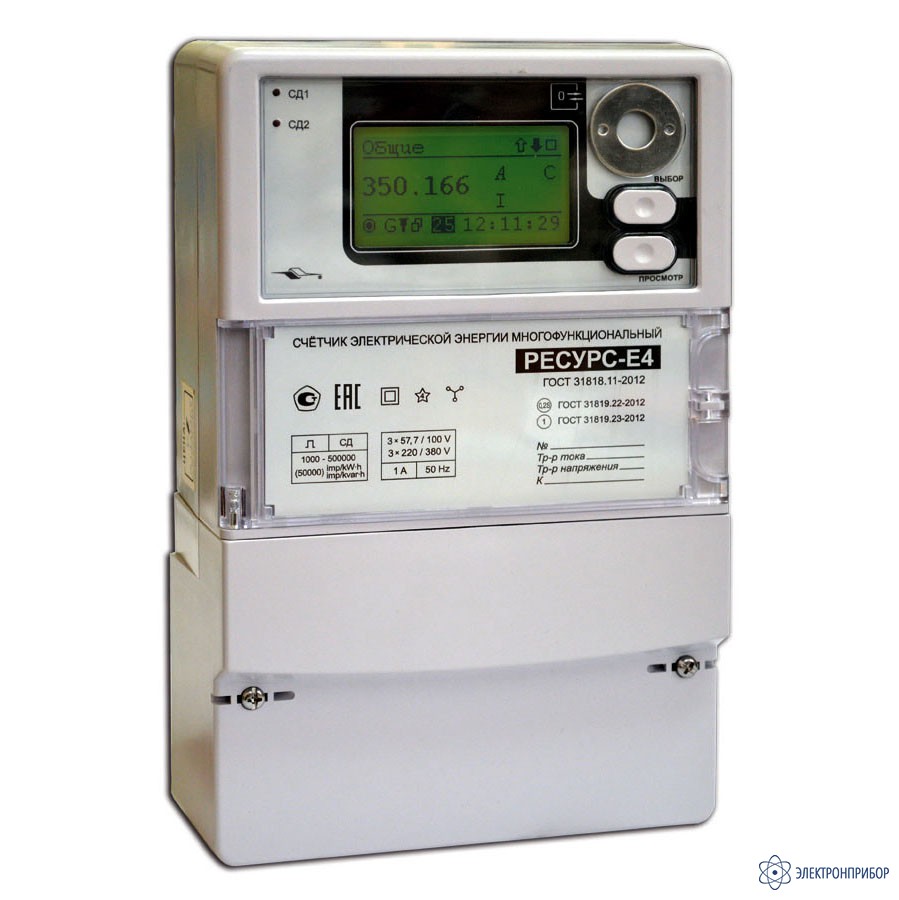

Ресурс-Е4-5-А-н — счетчик электрической энергии многофункциональный класса A

Код товара: 32651
  • 57460-14
    Является модификацией Ресурс-Е4

    • Межповерочный интервал

      8 лет

    • Госреестр СИ РФ

      57460-14 до 18.03.2029

    Сертификаты

    Отличительные особенности счетчика электрической энергии многофункционального Ресурс-Е4:

    • Совмещение функций счетчика электрической энергии и измерителя ПКЭ в одном приборе;
    • Несколько независимо функционирующих коммуникационных интерфейсов;
    • Поддержка основных стандартных протоколов передачи данных;
    • Управление устройствами автоматики и телемеханики;
    • Возможность модернизации прибора для соответствия ГОСТ Р 51317.4.30–2008 (класс А);
    • Счётчик соответствует требованиям ГОСТ Р 52320–2005, ГОСТ Р 52323–2005, ГОСТ Р 52425–2005.

    Функциональные возможности счетчика электрической энергии многофункционального Ресурс-Е4:

    • Измерение активной электрической энергии по ГОСТ Р 52320–2005, ГОСТ Р 52323–2005 (класс 0,2S);
    • Измерение реактивной электрической энергии по ГОСТ Р 52320–2005, ГОСТ Р 52425–2005;
    • Измерение показателей качества электрической энергии (ПКЭ) по ГОСТ 13109–97 (ГОСТ Р 51317.4.30–2008);
    • Измерение дозы фликера;
    • Измерение параметров напряжения, силы тока, мощности и углов фазового сдвига;
    • Учет электрической энергии по 48 тарифным зонам;
    • Организация тарифного учета, предусматривающая составление 16 суточных расписаний, 16 недельных расписаний, 2 сезонных расписания и 64 особых дня;
    • Архивирование результатов измерений энергии и максимальной мощности за сутки, за каждую тарифную зону суток, за расчетный период, за каждую тарифную зону расчетного периода;
    • Архивирование результатов измерений параметров мощности в двух независимых массивах (профилях) с программируемым интервалом измерений;
    • Регистратор результатов измерений ПКЭ, параметров напряжения, силы тока и углов фазовых сдвигов;
    • Регистратор аварийных событий;
    • Цифровой осциллограф;
    • Web-интерфейс для просмотра настроек и оперативных результатов измерений.

    Область применения счетчика электрической энергии многофункционального Ресурс-Е4-1:

    • Учет электрической энергии;
    • Непрерывный мониторинг качества электрической энергии;
    • Анализ качества электрической энергии;
    • Автоматизированные информационно-измерительные системы коммерческого учета электрической энергии (АИИС КУЭ);
    • Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ);
    • Системы автоматики и телемеханики.

    Измеряемые параметры счетчика электрической энергии многофункционального Ресурс-Е4-1:

    • Параметры электрической энергии:
      • Активная энергия прямого и обратного направления;
      • Реактивная энергия в каждом из четырех квадрантов;
      • Полная энергия прямого и обратного направления;
      • Энергия потерь.
    • ПКЭ:
      • Установившееся отклонение напряжения;
      • Отклонение частоты;
      • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
      • Коэффициент искажения синусоидальности напряжения;
      • Коэффициент n-ой гармонической составляющей напряжения;
      • Длительность и глубина провала напряжения;
      • Длительность и коэффициент временного перенапряжения;
      • Кратковременная и длительная дозы фликера.
    • Параметры напряжения:
      • Действующие значения фазных и междуфазных напряжений;
      • Действующие значения симметричных составляющих напряжения;
      • Значение частоты.
    • Параметры силы тока:
      • Действующее значение силы тока;
      • Действующие значения симметричных составляющих силы тока;
      • Коэффициент искажения синусоидальности силы тока;
      • Коэффициент n-ой гармонической составляющей силы тока.
    • Параметры угла фазового сдвига:
      • Угол фазового сдвига между напряжением и током основной частоты;
      • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
      • Угол фазового сдвига между симметричными составляющими напряжений и токов.
    • Параметры мощности:
      • Активная фазная и трехфазная мощность;
      • Активная фазная и трехфазная мощность n-ых гармонических составляющих;
      • Активная мощность обратной и нулевой последовательностей;
      • Реактивная фазная и трехфазная мощность;
      • Полная фазная и трехфазная мощность.

    Структура условного обозначения с указанием модификации счетчика электрической энергии многофункционального Ресурс-Е4-1:

    Счетчик электрической энергии многофункциональный «Ресурс-Е4-5-А-в-Bt», где

    «Ресурс-Е4» – обозначение типа счетчика

    «5» – номинальный ток
    символом «1» обозначается номинальный ток 1 А
    символом «5» обозначается номинальный ток 5 А

    «А» – класс характеристик процесса измерений по ГОСТ 30804.4.30-2013
    символом «А» обозначается класс А
    символом «S» обозначается класс S

    «в» – вариант конструктивного исполнения
    символом «в» обозначается счетчик для щитового монтажа
    символом «н» обозначается счетчик для навесного монтажа

    «Bt» – вид беспроводного интерфейса
    символом «Bt» обозначается счетчик с интерфейсом Bluetooth
    отсутствием символа обозначается оптический порт

    Пример записи при заказе. Счётчик, предназначенный для подключения к трансформаторам тока с номинальным вторичным током 5 А, класса А по ГОСТ 30804.4.30–2013, для щитового монтажа, с оптическим портом: Счётчик электрической энергии многофункциональный «Ресурс-Е4-5-А-в» БГТК.411152.020

  • Технические характеристики счетчика электрической энергии многофункционального класса A Ресурс-Е4-5-А-н:

    ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметр Диапазон измерений Пределы допускаемой погрешности: абсолютной ∆; относительной δ, % Примечание
    Действующее значение напряжения, В (0,8 – 1,2)·Uном ±0,2 (δ) Uном = 57,735/100 В
    Частота, Гц 49 – 51 ±0,02 (∆) –
    Коэффициент искажения синусоидальности напряженияKU, % 0,1 – 30 ±(0,05+0,02·KU) (∆) –
    Коэффициент n-ой гармонической составляющей напряжения KU(n), % 0,05 – 30 ±(0,03+0,02·KU(n)) (∆) 2 ≤n≤40
    Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 – 20 ±0,2 (∆) –
    Длительность провала напряжения, с 0,01 – 60 ±0,01 (∆) –
    Длительность временного перенапряжения, с 0,01 – 60 ±0,01 (∆) –
    Глубина провала напряжения, % 10 – 100 ±1,0 (∆) –
    Коэффициент временного перенапряжения 1,1 – 1,4 ±0,01 (∆) –
    Кратковременная и длительная дозы фликера 0,25 – 10 ±5 (δ) –
    Действующее значение силы тока I, А (0,01 – 1,5)·Iном ±0,2 (δ) Iном = 1 А, 5 А
    0,05·Iном ≤ I ≤ 1,5·Iном
    Коэффициент искажения синусоидальности силы тока KI, % 0,2 – 100 ±(0,05+0,02·KI) (∆) 0,1·Iном ≤ I ≤ 1,5·Iном
    Коэффициент n–ой гармонической составляющей силы тока KI(n), % 0,1 – 100 ± (0,03+0,02·KI(n)) (∆) 0,1·Iном ≤ I < 1,5·Iном
    Угол фазового сдвига между напряжениеми током основной частоты ± 180° ± 0,1°(∆) 0,05· Iном ≤ I ≤ 1,5· Iном
    Активная мощность и энергия – ±0,2 (δ) 0,05· Iном ≤ I ≤ 1,5· Iном
    Реактивная мощностьи энергия – ±0,5 (δ) 0,2·Iном ≤ I ≤ 1,5·Iном
    Полная мощность – ±0,5 (δ) –
    Интервал времени, с/сутки – ±1 (∆) –
    ХРАНЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
    Отклонение частоты (значение частоты) с временем измерения 10 секунд не менее 90 суток
    Показатели качества электрической энергии с временем измерения 1 минута не менее 90 суток (без коэффициентов интергармонических составляющих напряжений)
    Показатели качества электрической энергии с временем измерения 10 минут не менее 90 суток
    Показатели качества электрической энергии с временем измерения 2 часа не менее 90 суток
    Параметры всех измеряемых электрических величин с временем измерения, настраиваемым в диапазоне от 1 секунды до 2 часов не менее 15 суток при сохранении всех измеряемых параметров с временем измерения 60 секунд
    Статистические характеристики показателей качества электрической энергии за 1 сутки не менее 5 месяцев
    Статистические характеристики показателей качества электрической энергии за 7 суток не менее 2 лет
    Параметры провалов напряжения, перенапряжений и прерываний напряжения не менее 30000 событий
    Профили мощностей с временем измерения от 1 до 60 минут не менее 11000 интервалов (7 суток для каждого профиля мощности)
    Параметры энергии за 1 сутки не менее 750 суток
    СХЕМЫ ПОДКЛЮЧЕНИЙ
    Входы напряжения трёхфазная четырёхпроводная схема;
    трёхфазная трёхпроводная схема
    Входы тока схема с тремя трансформаторами тока;
    схема с двумя трансформаторами тока в произвольных фазах
    ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ НАПРЯЖЕНИЯ
    Количество входов  3
    Количество диапазонов измерений 2
    Номинальные среднеквадратические значения фазного/междуфазного напряжений 57,7/100 В и 220/380 В
    Входное сопротивление  не менее 250 кОм (при питании от дополнительного входа электропитания)
    ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ ТОКА
    Количество входов 3
    Номинальное среднеквадратическое значение силы тока 5 А для модификаций «Ресурс-Е4-5-Х-Х-Х»
    Максимальное среднеквадратическое значение силы тока    7,5 А для модификаций «Ресурс-Е4-5-Х-Х-Х»
    Входное сопротивление  не более 0,05 Ом
    Мощность, потребляемая по каждому входу не более 1 В·А
    ИНТЕРФЕЙСЫ
    RS-232 до 115200 бит/c
    RS-485 (два интерфейса)  до 115200 бит/c
    Ethernet  10 и 100 Мбит/с
    Оптический порт или Bluetooth 2.0 до 115200 бит/c
    Протоколы передачи данных МЭК 60870-5-101, МЭК 60870-5-104, Modbus (RTU, ASCII), Modbus TCP, РРР, HTTP, «Ресурс»
    ИМПУЛЬСНЫЕ ВХОДЫ
    Количество входов   4
    Функциональное назначение контроль переключения состояний и фиксация данных событий в журнале событий;
    управление импульсными выходами
    ИМПУЛЬСНЫЕ ВЫХОДЫ
    Количество выходов 8
    Максимальный допустимый ток в состоянии «замкнуто»  не более 100 мА
    Функциональное назначение формирование импульсов, количество которых пропорционально измеренному значению энергии;
    формирование сигнала, синхронно с изменением секунд устройства для отсчёта текущего времени счётчика;
    формирование сигналов в соответствии с результатом логической функции, заданной пользователем.
    ЭЛЕКТРОПИТАНИЕ ОТ ИЗМЕРИТЕЛЬНЫХ ВХОДОВ НАПРЯЖЕНИЯ
    Диапазоны напряжения электропитания (фазное напряжение) переменного тока установленный рабочий диапазон – от 52 до 242 В;
    расширенный рабочий диапазон – от 46 до 264 В;
    предельный рабочий диапазон – от 0 до 440 В
    Диапазон частоты от 42,5 до 57,5 Гц
    ЭЛЕКТРОПИТАНИЕ ОТ ДОПОЛНИТЕЛЬНОГО ВХОДА
    Диапазоны напряжения электропитания постоянного тока установленный рабочий диапазон – от 48 до 300 В;
    расширенный рабочий диапазон – от 47 до 380 В;
    предельный рабочий диапазон – от 0 до 400 В
    Диапазоны напряжения электропитания переменного тока (от 42,5 до 57,5 Гц) установленный рабочий диапазон – от 52 до 242 В;
    расширенный рабочий диапазон – от 46 до 264 В;
    предельный рабочий диапазон – от 0 до 283 В
    МОЩНОСТЬ, ПОТРЕБЛЯЕМАЯ КАЖДОЙ ЦЕПЬЮ НАПРЯЖЕНИЯ СЧЁТЧИКА
    При электропитании от измерительных входов напряжения не более 2 Вт и 10 В×А
    При электропитании от дополнительного входа 0,5 В·А
    Мощность, потребляемая счетчиком по дополнительному входу электропитания не более 10 В·А
    УСЛОВИЯ ЭКСПЛУАТАЦИИ
    Устойчивость к климатическим воздействиям группа 4 по ГОСТ 22261–94
    Диапазон температуры в рабочих условиях эксплуатации  от минус 25 °С до плюс 55 °С
    ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ
    «Конфигуратор UF2-4.30 (Е4)» настройка счётчика
    «Монитор UF2-4.30 (Е4)» просмотр оперативных результатов измерений
    «Ресурс-UF2Plus» работа с архивами результатов измерений
    «Ресурс-БРИЗ»  работа в автоматизированных информационно-измерительных системах
    ГАБАРИТНЫЕ РАЗМЕРЫ
    Модификация счётчика для навесного монтажа («Ресурс-Е4-Х-Х-н-Х»)   175×300×85 мм
    МАССА
    Модификация счётчика для навесного монтажа («Ресурс-Е4-Х-Х-н-Х»)  1,8 кг

  • Комплект поставки Ресурс-Е4-5-А-н

    № Наименование Количество
    1 Счетчик электрической энергии многофункциональный Ресурс-Е4-5-А-н 1
    2 GPS-приёмник с внешней GPS-антенной 1
    3 Комплект принадлежностей БГТК.300567.005 1
    4 Кабель нуль-модемный RS232-RJ45-NM 1
    5 Руководство по эксплуатации 1
    6 Компакт диск с программным обеспечением 1
    7 Методика поверки (поставляется по отдельному заказу) 1

    Дополнительная комплектация Ресурс-Е4:

    (Поставляется за отдельную плату)

    № Наименование
    1 Оптический преобразователь ОП-RS232
    2 Оптический преобразователь ОП-USB
    3 Кабель модемный RS232-RJ45-M

  • Дополнительная комплектация Ресурс-Е4-5-А-н
