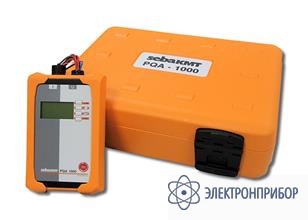

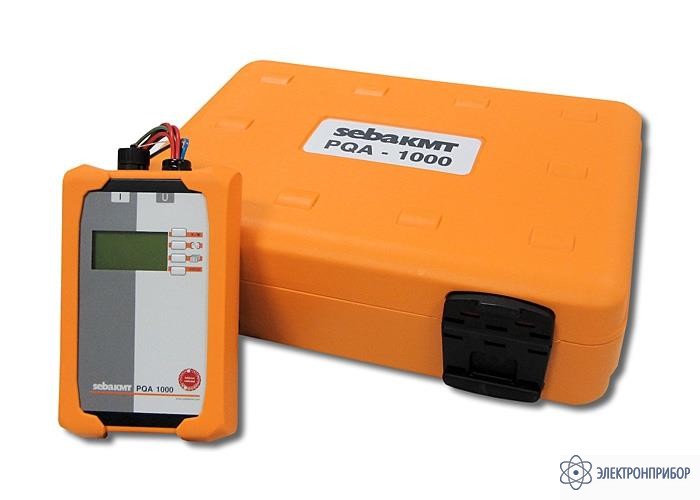

PQA 1000-B — мобильный анализатор качества электросети, базовый

Код товара: 33882

  • Назначение мобильного анализатора качества электросети PQA 1000-B

    Прибор PQA 1000-B является мощным, переносным анализатором сетей, измерителем мощности и регистратором переходных процессов в одном инструменте. Прибор PQA 1000 разработан для мобильного использования (Класс защиты IP 65) и предназначается для измерений в коммунальных сетях (Класс электробезопасности CAT IV). Прибор PQA 1000-B удовлетворяет всем требованиям строгих норм для измерительных приборов IEC 61000-4-30 для приборов класса A.

    PQA 1000-B – базовая версия, устройство подходит для анализа нагрузки, регистрации данных и онлайн анализа сети.

    Достоинства мобильного анализатора качества электросети PQA 1000-B

    • Мощный, переносной анализатор электросетей, измеритель мощности и регистратор переходных процессов
    • Автоматическое распознавание подключенных принадлежностей
    • Оценка качества напряжения в соответствии с нормами EN50160 и IEC61000-2-2
    • Большое количество пороговых факторов

  • Технические характеристики мобильного анализатора качества электросети PQA 1000-B

    Параметр Значение
    PQA 1000 (4U/4I)
    4 входа напряжения L1, L2, L3, N, PE; 480V L-N; 800V L-L
    4 входа тока мини токовые катушки, токовые катушки Роговского
    Память 1 ГБ
    Интерфейс USB 2.0, RS232 for DCF 77/GPS radio clock
    Размеры 220 x 146 x 57 мм
    Вес 1.7 кг
    Класс защиты IP 65
    Точность < 0.1%
    IEC 61000-4-30 Class A
    Питание Встроенный UPS, если отключено питание; внешнее
    Потребляемая мощность < 8 VA
    Категория установки CAT IV
    Рабочая температура -20 °C … +60 °C
    Температура хранения -30 °C … +80 °C
    Мини токовые катушки 20/200 A
    Диапазон тока AC 0.1 … 20 A-20 A
    5 … 200 A-200 A
    Выходное напряжение 10 мВ/A-20 A
    1 мВ/A-200 A
    Диапазон частоты 40 Гц…10 кГц
    Напряжение измерений 600 В AC/DC
    Точность 0.1 … 10 A: < 1.5 %-20 A
    10 … 20 A: < 1.0 %-20 A
    >20 A: < 0.5 %-20 A
    10 … 40 A: < 2.0 %-200 A
    40 … 100 A: < 1.5 %-200 A
    100 … 200 A: < 1 %-200 A
    Угловая ошибка (45 … 65 Гц) 0.1 … 10 A: < 0.5°-20 A
    10 … 20 A: < 0.5-20 A
    >20 A: < 0.5-20 A-20 A
    10 … 40 A: < 2.0°-200 A
    40 … 100 A: < 1.5°-200 A
    100 … 200 A: < 1.0°-200 A
    Максимальный диаметр 20 мм
    Токовые катушки Роговского 3000 A и 6000 A
    Диапазон тока AC 10 … 3000 A-3000 A
    Выходное напряжение 20 … 6000 A-6000 A
    Диапазон частоты 85 мВ/1000 A-3000 A
    Напряжение измерений 42.5 мВ/1000 A-6000 A
    Точность 10 Гц … 10 кГц
    Угловая ошибка 600 ВC/DC CAT IV
    Влияние позиции 10 … 50 A: < 0.1 %-3000 A
    50 … 3000 A: < 1.5 %-3000 A
    20 … 100 A: < 0.1 %-6000 A
    100 … 6000 A: < 1.5 %-6000 A
    Максимальный диаметр 194 мм-3000 A
    290 мм-6000 A

  • Комплект поставки PQA 1000-B

    № Наименование Количество
    1. Мобильный анализатор качества электросети PQA 1000-B 1
    2. Катушки Роговского CAT IV 600В, 1...2650A 4
