Парма РК 6 05М

Приборы измерения показателей качества электрической энергии (ПКЭ)

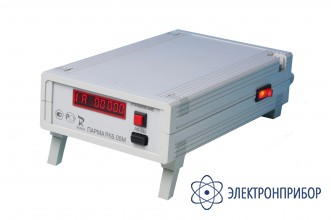

Парма РК 6.05М — микропроцессорный регистратор напряжения и тока

Код товара: 20371
  • 34279-07

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      34279-07

    • Производитель

      ПAРМА, Россия

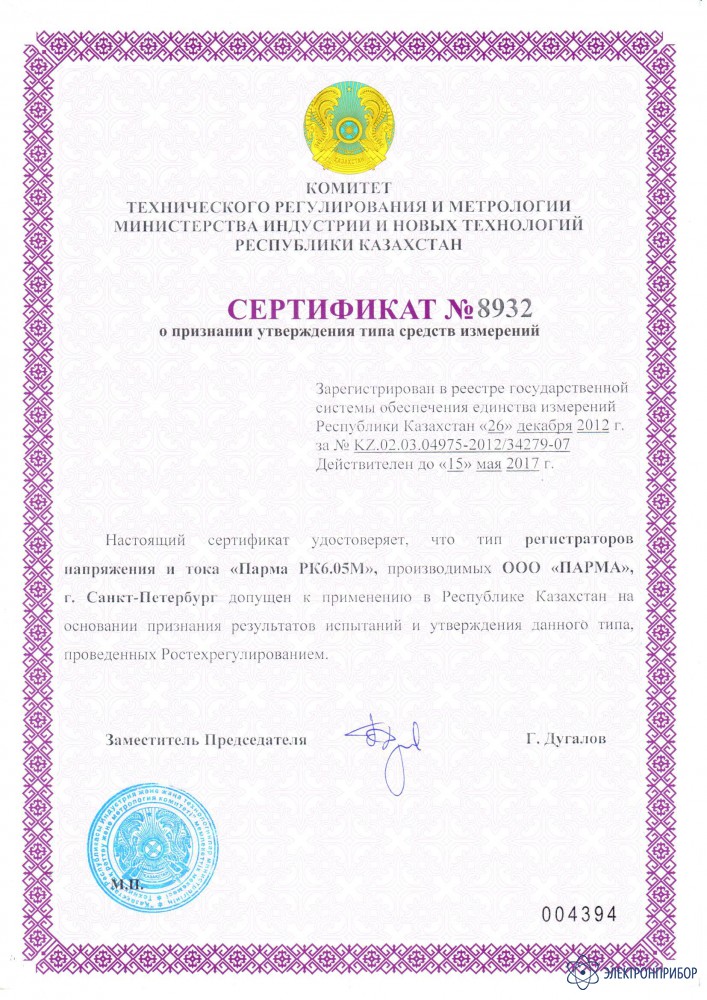

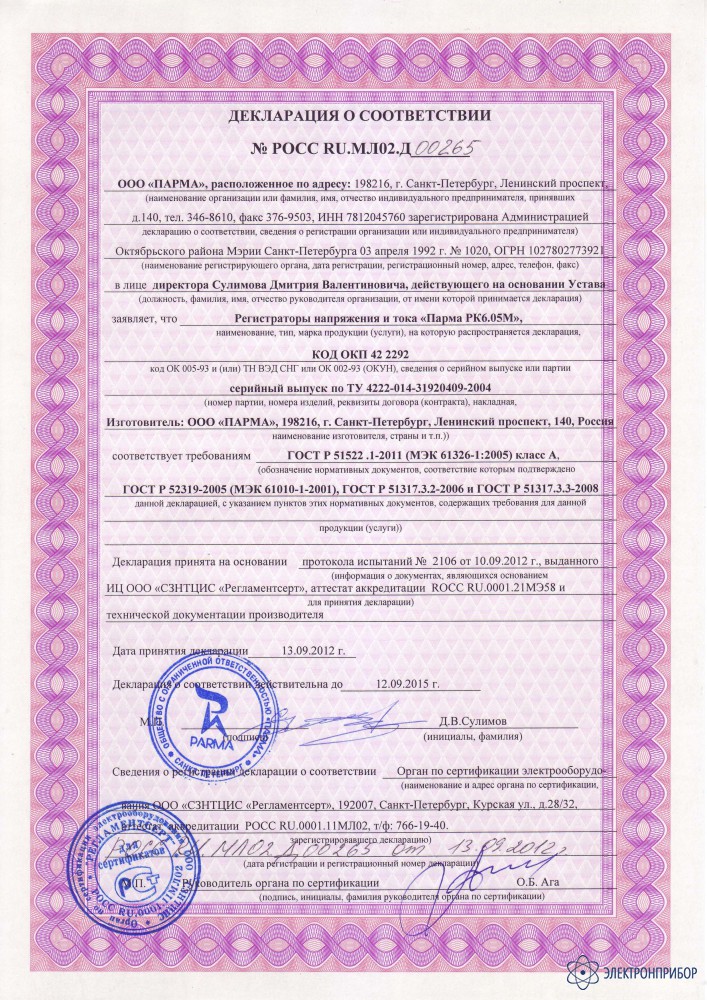

    Сертификаты

    Назначение регистратора ПАРМА РК 6.05М:

    Регистратор (анализатор) ПАРМА РК 6.05М предназначен для измерения и регистрации параметров электрической энергии (ПКЭ, в том числе некоторых параметров напряжения согласно ГОСТ 13109) в электрических сетях систем электроснабжения общего назначения (энергоаудит) переменного однофазного и трехфазного тока с номинальной частотой от 45 до 55 Гц и номинальным напряжением 220/380 В.

    Регистраторы ПАРМА РК 6.05М  могут применяться для проведения настроечных и регулировочных работ, осуществляемых в процессе эксплуатации электрических сетей систем общего энергоснабжения, контроля параметров ПКЭ, выявления источника ухудшения ПКЭ, проверки состояния кабельных сетей.

    Использование регистратора ПАРМА РК 6.05М позволяет решить следующие задачи:

    • На промышленных предприятиях и энергообъектах для регистрации графиков нагрузки отдельных линий, электроустановок и предприятия в целом;
    • В распределительных сетях для регистрации графиков напряжения в любой точке электрической сети;
    • В распределительных сетях и на энергообъектах для выбора закона регулирования напряжения на центрах питания и отпаек ПБВ трансформаторов 6-10/0.4 кВ;
    • Контроль качества электроэнергии, в том числе для обязательной сертификации по показателям "отклонение напряжения", "отклонение частоты", "коэффициент несимметрии по обратной последовательности" «коэффициент несимметрии по нулевой последовательности», «длительность провала напряжения», «глубина провала напряжения», «коэффициент временного перенапряжения», «длительность временного перенапряжения»;
    • Проведение расследований при разрешении споров между энергоснабжающими организациями и потребителями на предприятиях, в объектах коммерческой недвижимости, ТСЖ объектов загородной недвижимости;
    • На промышленных предприятиях и энергообъектах для провери правильности работы блока автоматического регулирования напряжения на трансформаторах с РПН;
    • На промышленных предприятиях и энергообъектах для настройки компенсирующих устройств для поддержания требуемого коэффициента

    Отличительные особенности прибора ПАРМА РК 6.05М:

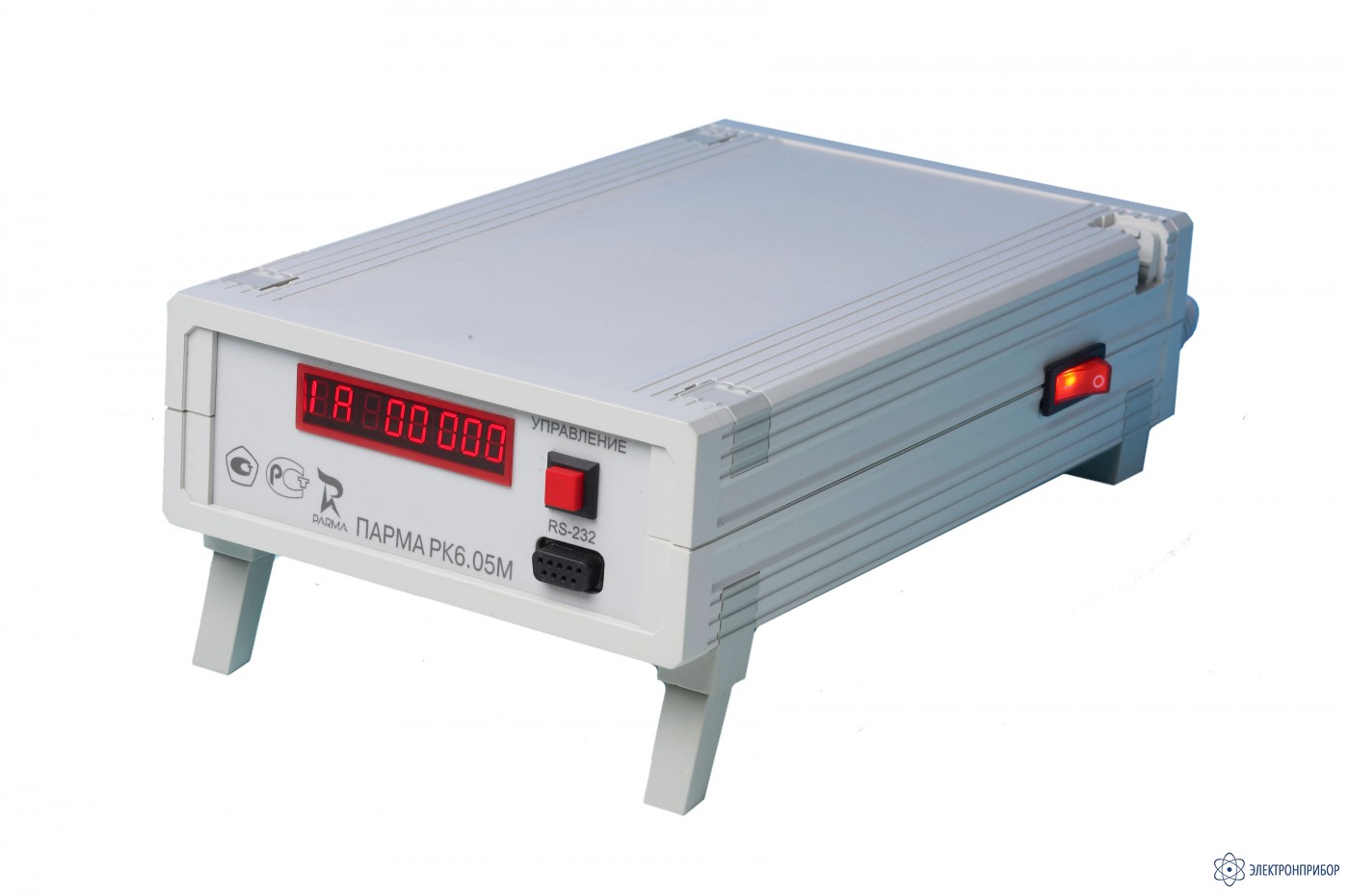

    • Прибор управляется с помощью ЖКИ дисплея и одной кнопки и не требует введения дополнительных уставок с учетом измерительной цепи, а включается по принципу plug & play;
    • Шесть независимых гальванически развязанных каналов: три для измерения напряжения, три для измерения силы переменного тока;
    • Температурные условия применения являются на текущий момент наиболее широкими среди приборов данного направления – от –30 до +50 С;
    • Регистратор располагает объемом памяти, достаточным для хранения данных, полученных за 7 суток. Запись в память осуществляется циклически;

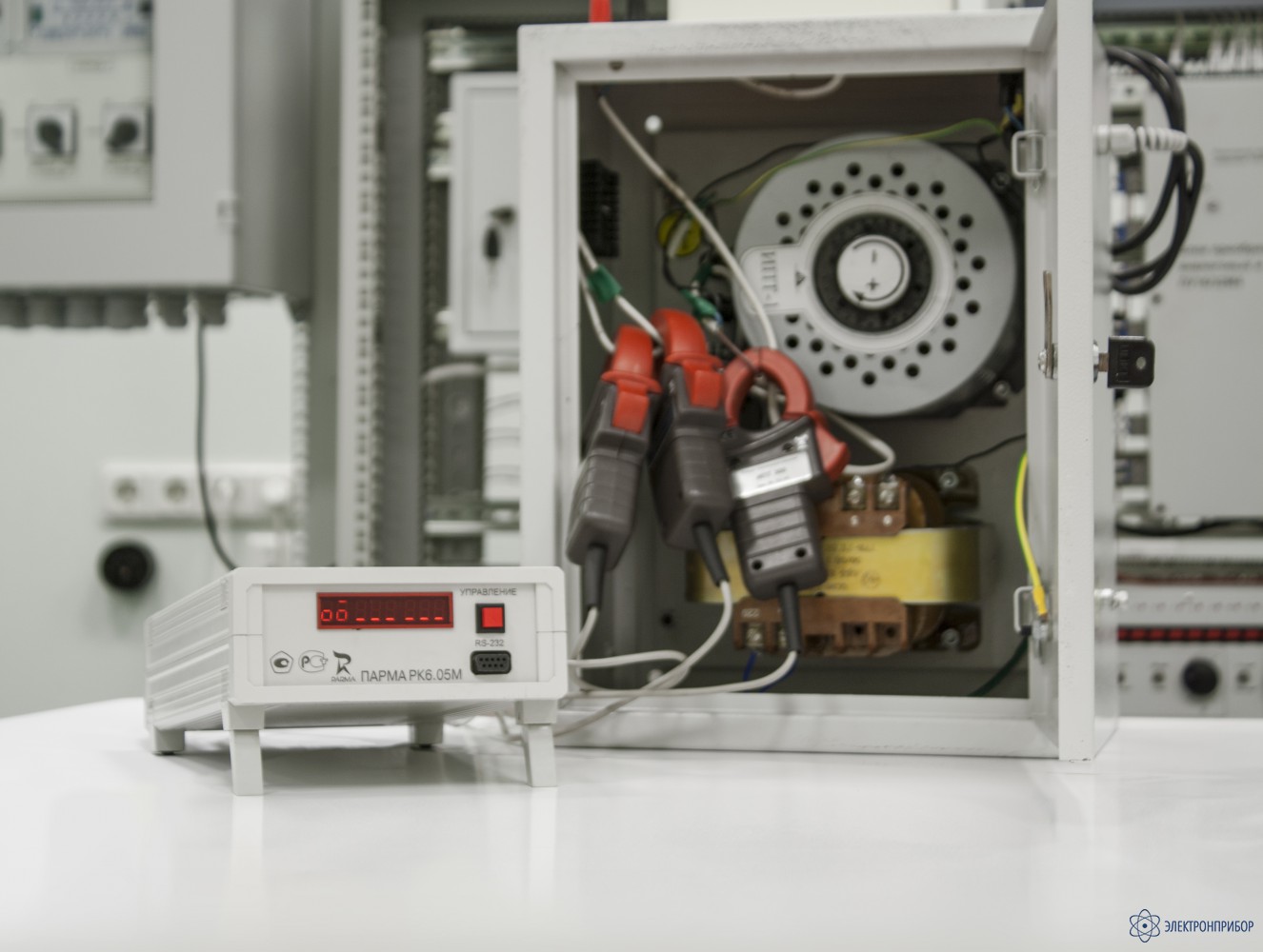

    • позволяет проводить регистрацию тока без разрыва цепи с помощью клещей;

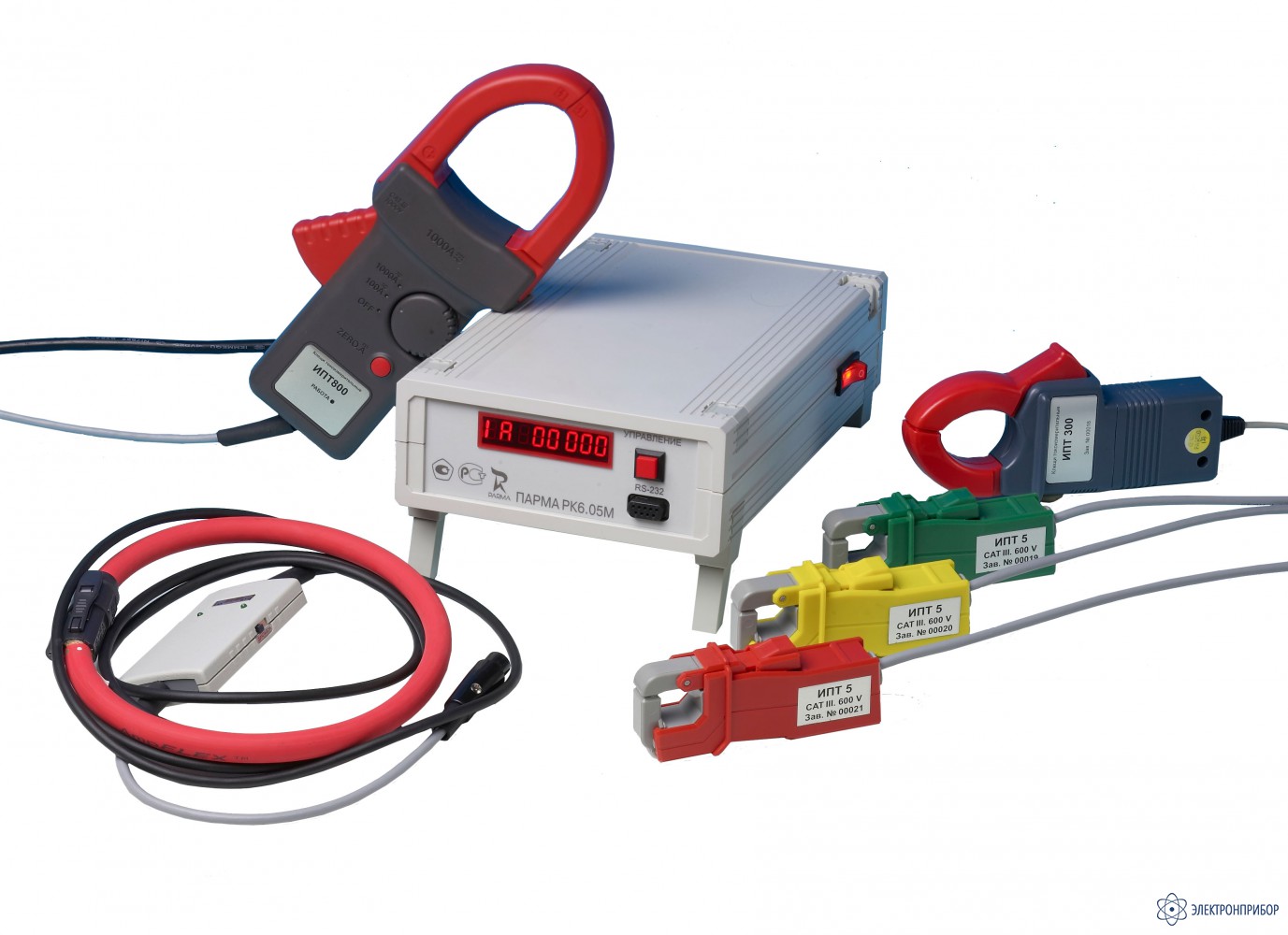

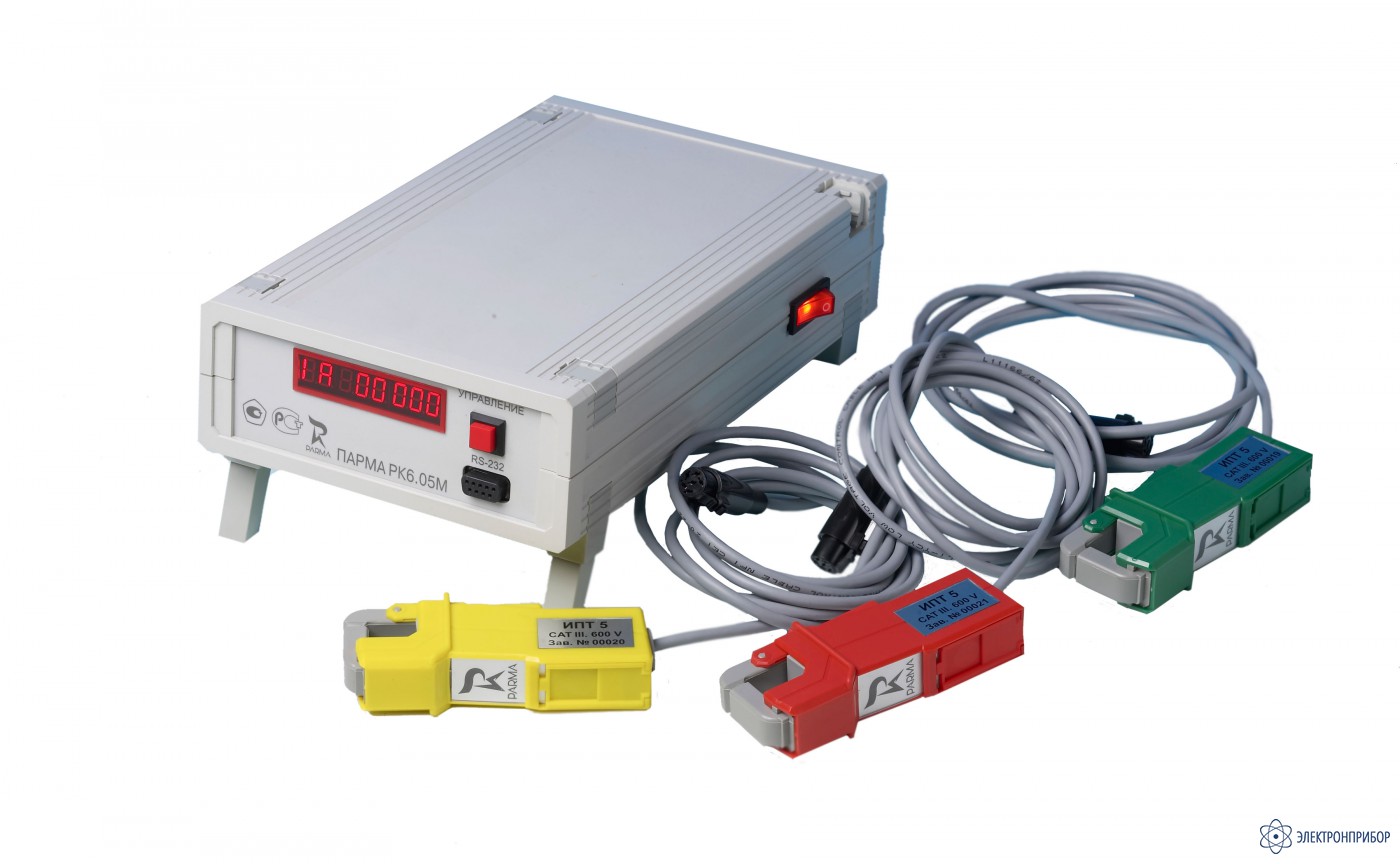

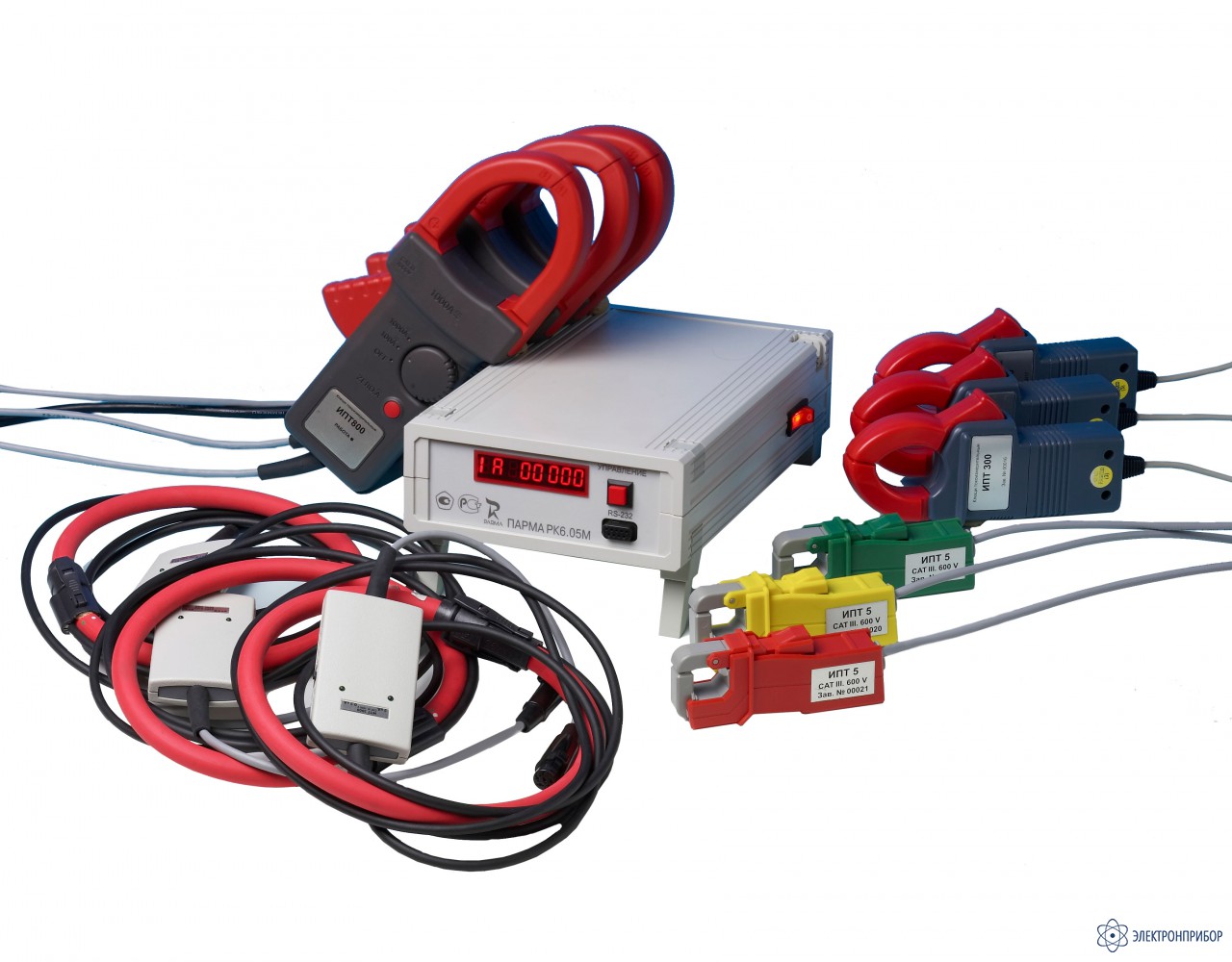

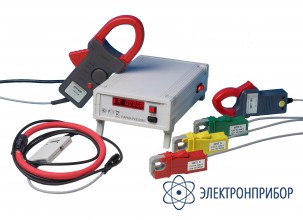

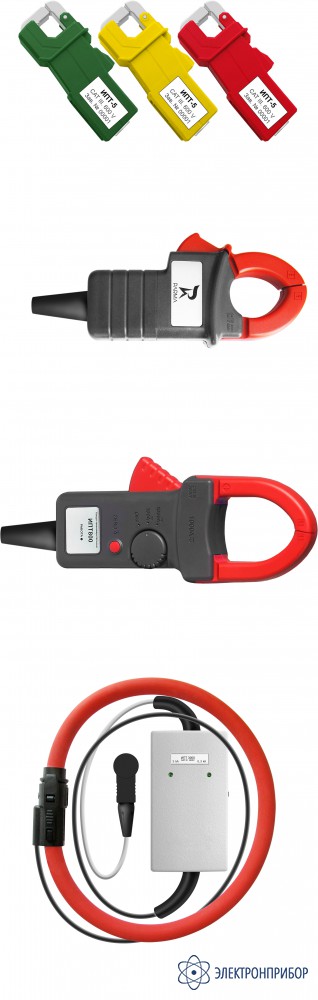

    • допускает подключение любых из четырех типов клещей с разными диапазонами измеряемой силы тока: 5А, 300А, 800А, 3000А;
    • Программная обработка результатов измерений позволяет реализовать в одном приборе 31 измерительную функцию.

  • Технические характеристики прибора ПАРМА РК 6.05М:

    Параметр Значение
    Время установления рабочего режима не более 30 секунд
    Потребляемая мощность не более 30 ВА
    Средняя наработка на отказ не менее 25000 часов
    Средний срок службы не менее 10 лет
    Габаритные размеры:
    • измерительный блок
    • регистратор (измерительный блок в комплекте с ИПТ 5, ИПТ 300, ИПТ 800 и ИПТ 3000, упакованные в сумку)
    не более 280х76х165 мм
    не более 500х150х410 мм
    Масса:
    • измерительный блок
    • регистратор (измерительный блок в комплекте с ИПТ 5, ИПТ 300, ИПТ 800 и ИПТ 3000, упакованные в сумку)
      Примечание: габаритные размеры и масса регистратора в сумке уточняются в зависимости от комплектации ИПТ
    не более 1,7 кг
    не более 4 кг

    Условия эксплуатации регистратора ПАРМА РК6.05М:

    Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 5 по ГОСТ 22261:

    • температура окружающего воздуха при измерении напряжения и силы тока в комплекте с ИПТ 5, ИПТ 300 и ИПТ 800 от минус 20 до плюс 55 °С;
    • температура окружающего воздуха при измерении напряжения и силы тока в комплекте с ИПТ 3000 от -40 °С до +55 °С.
    • относительная влажность воздуха 80 % при 20 °С;
    • атмосферное давление от 84,0 до 106,7 кПа.

  • Комплект поставки Парма РК 6.05М

    № Наименование Количество
    1. Регистратор (базовый прибор) 1
    2. Соединительный кабель RS-232 1
    3. Вставка плавкая ПВ2Т-1Ш-0,5 А 2
    4. Руководство по эксплуатации РА1.006.005-01РЭ 1
    5. Формуляр РА1.006.005-01 ФО 1
    6. Компакт диск с ПО Регистратора напряжения и тока «Парма РК6.05М» 1

  • Файлы для Парма РК 6.05М

Файлы для Парма РК 6.05М
