Приборы измерения показателей качества электрической энергии (ПКЭ)

MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А) — анализатор качества электрической энергии класса А

Код товара: 55032
  • 75686-19
    Анализатор качества электрической энергии класса а MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А) Анализатор качества электрической энергии класса а MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А) Анализатор качества электрической энергии класса а MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А) Анализатор качества электрической энергии класса а MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А)
    Является модификацией MI 2893

    • Межповерочный интервал

      5 лет

    • Госреестр СИ РФ

      75686-19 до 26.07.2029

    • Производитель

      Metrel, Словения

    Сертификаты

    Описание анализатора качества электрической энергии класса А MI 2893:

    Анализатор качества электроэнергии MI 2893 выполнен в том же корпусе, что и другие анализаторы компании METREL, но имеет несколько функциональных отличий от остальных моделей.

    Основными отличиями являются частота дискретизации 1 МГц при регистрации переходных процессов (импульсных напряжений), что позволяет определять и записывать процессы длительностью от 1 мкс; возможность одновременной работы общего регистратора и регистраторов формы сигнала и переходных процессов; новая структура памяти для более удобного управления записанными данными.

    MI 2893 Power Master XT является анализатором класса A по ГОСТ 30804.4.30, что позволяет использовать его для сертификации электрической энергии в соответствии с ГОСТ 32144. Также возможно применение MI 2893 в сетях с номинальной частотой 400 Гц.

    Функции анализатора качества электрической энергии класса А MI 2893:

    • измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
    • измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
    • измерение активной, реактивной, полной мощности, в том числе мощности гармоник, коэффициента мощности;
    • измерение активной, реактивной, генерируемой, потребляемой энергии;
    • измерение коэффициентов несимметрии тока и напряжения по нулевой и обратной последовательностям;
    • измерение дозы фликера;
    • измерение коэффициентов гармонических составляющих (до 50) и суммарных коэффициентов гармоник кривых тока и напряжения;
    • измерение управляющих сигналов;
    • измерение интергармоник;
    • регистрация событий напряжения;
    • регистрация пускового тока;
    • регистрация формы сигнала;
    • регистрация переходных процессов (длительность от 1 мкс);
    • регистрация по пользовательским установкам.

    Варианты исполнения анализатора качества электрической энергии класса А MI 2893:

    Анализатор качества электроэнергии MI 2893 имеет три модификации, отличающиеся наличием в комплекте токовых клещей разного вида:

    Особенности анализатора качества электрической энергии класса А MI 2893:

    • частота дискретизации 1 МГц при одновременной регистрации переходных процессов на 8 каналах (4 тока и 4 напряжения);
    • одновременная работа общего регистратора и регистраторов формы сигнала и переходных процессов;
    • большой выбор токоизмерительных клещей;
    • предустановленная конфигурация регистрации ПКЭ по ГОСТ 32144;
    • возможность быстрого получения протоколов измерения в форме, рекомендованной в ГОСТ 33073 с помощью ПО POWER VIEW;
    • возможность передачи данных через интерфейсы USB, а также по сети Ethernet,
    • удобное, интуитивно понятное меню с крупными значками; построение фазной диаграммы и диаграммы несимметрии на экране прибора;
    • просмотр записанных данных без остановки регистрации;
    • возможность применения карт памяти объемом до 32 ГБ;
    • возможность задания до 7 уставок, на основании любого сигнала, регистрируемого прибором;
    • поставляется с первичной госповеркой на 5 лет.

  • Технические характеристики анализатора качества электрической энергии класса А MI 2893:

    Параметр Значение
    Измерение напряжения
    Диапазон 50…1000 В(UL-N);
    50…1730 В(UL-L)
    Разрешение 10 мВ в диапазоне 50…1000 В(UL-N);
    100 мВ в диапазоне 50…1730 В(UL-L)
    Погрешность ±0,1%
    Измерение тока
    Диапазон Максимально до 12 кА (зависит от выбора клещей)
    Разрешение Зависит от выбора клещей
    Погрешность Зависит от выбора клещей
    Измерение частоты
    Диапазон 42,5…57,5 Гц (при fном=50 Гц)
    51...69 Гц (при fном=60 Гц)
    335...465 Гц (при fном=400 Гц)
    Разрешение 1 мГц в диапазоне 42,5…69 Гц
    10 мГц в диапазоне 335...465 Гц
    Погрешность ±10 мГц в диапазоне 42,5…69 Гц
    ±100 мГц в диапазоне 335...465 Гц
    Измерение коэффициента нессиметрии по нулевой и обратной последовательностям
    Диапазон 0,0...5,0%
    Разрешение 0,10%
    Погрешность ±0,15%
    Измерение величины провала или перенапряжения
    Диапазон 10…150%Uном
    Разрешение 10 мВ
    Погрешность ±0,2%Uном
    Измерение остаточного напряжения при прерывании
    Диапазон 0…10%Uном
    Разрешение 10 мВ
    Погрешность ±0,2%Uном
    Измерение мощности, коэффициента мощности
    Диапазон По МЭК 61557-12 класс 1
    Разрешение По МЭК 61557-12 класс 1
    Погрешность По МЭК 61557-12 класс 1
    Измерение энергии
    Диапазон По МЭК 62053-21 класс 1
    Разрешение По МЭК 62053-21 класс 1
    Погрешность По МЭК 62053-21 класс 1
    Измерение гармоники напряжения (до 50)
    Диапазон 0...20% номинального напряжения
    Разрешение По ГОСТ 30804.4.7 класс 1
    Погрешность По ГОСТ 30804.4.7 класс 1
    Измерение интергармоники напряжения
    Диапазон 0...20% номинального напряжения
    Разрешение По ГОСТ 30804.4.7 класс 1
    Погрешность По ГОСТ 30804.4.7 класс 1
    Общие характеристики
    Дисплей 4,3 дюйма, цветной TFT (480*272)
    Передача данных USB, Ethernet
    Питание 220В/50Гц или 6 аккумуляторов типа АА
    Категория перенапряжения CAT IV/600 В, CAT III/1000 В
    Размеры 230 х 140 х 80 мм
    Масса 1,1 кг

    Сравнительная таблица анализаторов качества MI 2893, MI 2892, MI 2885 и MI 2883:

    Параметр MI 2893 MI 2892 MI 2885 MI 2883
    Количество входов напряжения 4 4 4 4
    Количество входов тока 4 4 4 4
    Максимальное межфазное напряжение 1730 В 1730 В 1730 В 1730 В
    Функция осциллографа + + + +
    Измерение гармонических составляющих и THD + + + +
    Измерение межгармонических составляющих + + + +
    Измерение частоты + + + +
    Измерение мощности и энергии + + + +
    Измерение коэффициента мощности и соs ф + + + +
    Измерение тока нейтрали + + + Опция
    Измерение коэффициентов несимметрии + + + +
    Построение на экране фазной диаграммы и диаграммы несимметрии + + + +
    Измерение дозы фликера + + + +
    Отображение на экране диаграмм несимметрии и фазной диаграммы + + + +
    Режим регистрации особых событий напряжения (провалов, перенапряжений, прерываний) + + + +
    Регистрация переходных процессов + + - -
    Частота дискретизации при регистрации переходных процессов 1 МГц 49 кГц - -
    Регистрация пусковых токов + + + -
    Регистрация формы сигналов + + + +
    Измерение в сетях 400 Гц + - - -
    USB + + + +
    Ethernet + + + -
    Объем памяти до 32 Гб до 32 Гб до 32 Гб до 32 Гб
    Русифицированное меню + + + +
    Русифицированное ПО для ПК + + + +
    GPS приемник опция опция опция -
    Соответствие ГОСТ 30804.4.30 Класс А Класс А Класс S Класс S

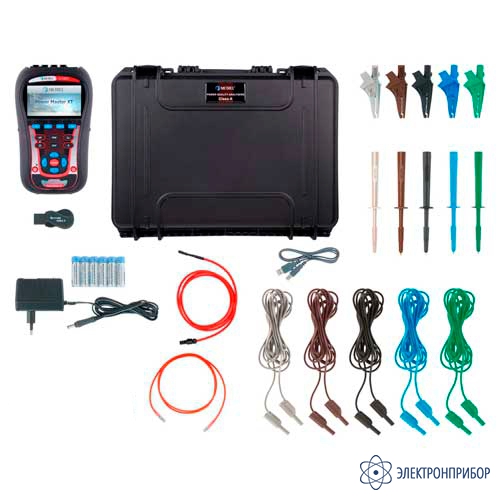

  • Комплект поставки MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А)

    № Наименование Количество
    1 Анализатор качества электрической энергии класса А MI 2893 1

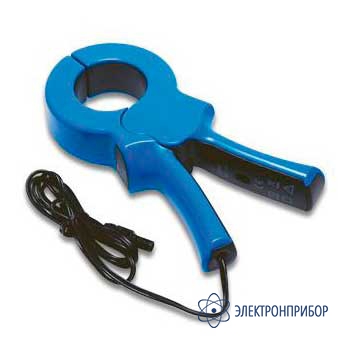

    2 Токовые клещи А1281 0,5/5/100/1000 А 4
    3 Измерительные наконечники 5
    4 Измерительные проводники 5
    5 Зажимы "крокодил" 5
    6 Датчик температуры 1
    7 Карта памяти microSD 8 Гб 1
    6 Кабель RS232 1
    7 Кабель USB 1
    8 Сетевой кабель Ethernet 1
    9 Адаптер питания 1
    10 Аккумулятор 1,2 В NiMH 6
    11 Пластиковый кейс для переноски 1

  • Дополнительная комплектация MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А)
