Приборы измерения показателей качества электрической энергии (ПКЭ)

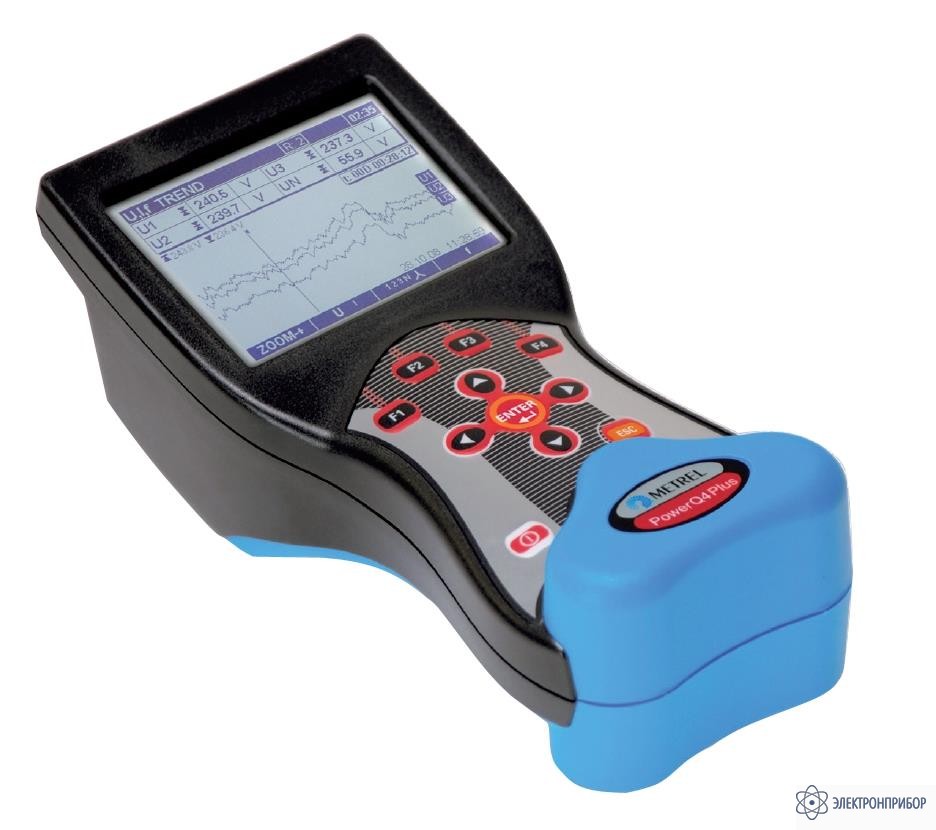

MI 2792A — анализатор качества электрической энергии (комплект с гибкими клещами А1227 30/300/3000 А)

Код товара: 29608
  • 52911-13

    Сертификаты

    Назначение анализатора MI 2792A:

    Анализатор качества электроэнергии MI 2792А – новый прибор, созданный с учетом требований последних нормативных документов РФ в области контроля качества электроэнергии.

    Прибор MI 2792A - результат усовершенствования ранних моделей анализаторов METREL.

    Особенности анализатора MI 2792A:

    Основными отличиями MI 2792А от предыдущих моделей анализаторов качества электроэнергии METREL являются:

    • улучшенные метрологические характеристики при измерении фазного напряжения, частоты, гармоник и интергармоник напряжения, величины провалов и перенапряжений и др., позволяющие отнести MI 2792A к классу А по ГОСТ Р 51317.4.30 и классу I по ГОСТ Р 51317.4.7,
    • возможность проведения измерений в соответствии с ГОСТ Р 54149 и получения протоколов измерения в форме, рекомендованной в ГОСТ Р 53333,
    • наличие в базовом комплекте GPS приемника для соответствия ГОСТ Р 54149 в части измерения времени,
    • возможность проводить измерения по схеме Аарона (при отсутствии одного измерительного токового трансформатора в системах высокого и среднего напряжения).

    Функции:

    • Измерение и регистрация напряжения, отклонения напряжения,
    • Измерение и регистрация силы тока,
    • Измерение и регистрация частоты, отклонения частоты,
    • Измерение и регистрация кратковременной и длительной дозы фликера,
    • Измерение и регистрация особых событий напряжения,
    • Измерение и регистрация коэффициентов несимметрии по нулевой и обратной последовательности,
    • Измерение и регистрация коэффициентов гармоник и суммарных коэффициентов гармоник напряжения и тока,
    • Измерение и регистрация активной, реактивной и полной мощности и энергии, а также коэффициента мощности и cos φ.

    Особые режимы работы:

    • Регистрация формы сигнала, как по ручному запуску, так и по различным событиям, пользователь имеет возможность задать до 10 условий запуска записи по значениям любого из измеряемых параметров, длительность записи составляет 20 периодов основной частоты до события и 100 периодов после;
    • Регистрация пусковых токов по растущему и/или спадающему фронту на токовом входе или входе напряжения, длительность записи от 10 до 200 мс;
    • Регистрация переходных процессов, длительность записи 3 периода до события и 10 периодов после события (регистрируются переходные процессы длительностью от 1,9 микросекунд).

    Отличительные особенности:

    • Одновременная запись 524 параметров;
    • Оперативный поиск неисправностей в сети благодаря возможности просмотра зарегистрированной информации без остановки записи;
    • Возможность удаленного доступа с помощью GPRS модема (опция);
    • Комбинированное питание: от сети 220 В и батарей, время работы на одном заряде батарей - 15 часов;
    • Регистрация в течении нескольких недель;
    • Русифицированное ПО POWER VIEW входит в базовый комплект поставки.

  • Технические характеристики анализатора MI 2792A:

    Измеряемая величина Диапазон измерения Разрешение Погрешность измерения
    Напряжение (L-N) 20…1500 В 10 мВ ±0,1% Uном
    Ток До 6 кА, в зависимости от клещей В зависимости от клещей ±0,25%
    Частота 10…70 Гц 2 мГц ±10 мГц
    Мощность 0…9,999 МВт, МВА, Мвар 4 Вт, ВА, вар ±0,5%
    Коэффициент мощности -1,00…1,00 0,01 ±0,02
    Гармоники напряжения Un <1%Uном.
    1%Uном     		10 мВ ±0,15%Uном
    ±5%Uном
    Гармоники тока In <0,1хIном
    0,1хIном     		10 мВ ±0,15%Iном
    ±5%хIном
    Величина провала напряжения, перенапряжения, прерывания напряжения 20…1500 В 10 мВ ±0,2% Uном
    Длительность провала, перенапряжения, прерывания напряжения 30 мс…7 суток 1 мс ±1 период
    Интервал усреднения 1…3600с
    Максимальное число сигналов 524
    Порты связи RS232, USB
    Память Флэш-память 8 Мб
    Питание 220 В АС или 6 аккумуляторов АА по 1,2 В
    Категория перенапряжения 1000 В/САТ III; 600 В/САТ IV
    Класс защиты Двойная изоляция
    Габаритные размеры 220х115х90 мм
    Масса 0,65 кг

  • Комплект поставки MI 2792A

    № Наименование Количество
    1. Прибор MI 2792А 1
    2. Гибкие токовые клещи А1227 3000/300/30А 4
    3. Измерительные наконечники красные 5
    4. Измерительный наконечник черный 1
    5. Зажимы «крокодил» красные 3
    6. Зажим «крокодил» черный 1
    7. Зажим «крокодил» зеленый 1
    8. Проводники измерительные красные 3
    9. Проводник измерительный черный 1
    10. Проводник измерительный зеленый 1
    11. GPS приемник 1
    12. Диск с ПО 1
    13. Кабели RS232, USB 1
    14. Сетевой адаптер питания 1
    15. Аккумуляторы АА 1,2 В 6
    16. Мягкая сумка для переноски 1
    17. Инструкция по эксплуатации на русском языке 1

  • Дополнительная комплектация MI 2792A
