Приборы измерения показателей качества электрической энергии (ПКЭ)

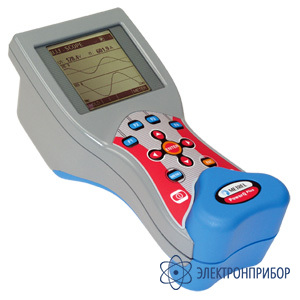

MI 2592 PowerQ4 — анализатор качества электрической энергии

Код товара: 25901
  • 44343-10

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      44343-10

    • Производитель

      Metrel, Словения

    Назначение анализатора MI 2592 PowerQ4:

    MI 2592 - портативный трёхфазный анализатор качества электрической энергии, созданный в соответствии со стандартом МЭК 61000-4-30, класс S. Благодаря лёгкому эргономичному корпусу, высокоинформативному экрану MI2592 может быть использован для оперативного контроля качества электрической энергии. Профессиональные протоколы измерений, а также отчеты в графической форме создаются с помощью программного обеспечения, входящего в основной комплект.

    Функции анализатора MI 2592 PowerQ4:

    • Измерение напряжения (TRMS, пиковые значения).
    • Измерение силы тока (TRMS, пиковые значения).
    • Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники).
    • Измерение мощности (полной, активной и реактивной), а также cos φ и коэффициента мощности.
    • Измерение энергии.
    • Измерение коэффициентов несимметрии по прямой и обратной последовательности, токов и напряжений прямой, нулевой и обратной последовательностей, построение фазной диаграммы.
    • Измерение фликера в соответствии со стандартом МЭК 61000-4-15.
    • Регистрация событий: провалов и прерываний напряжения, перенапряжений.
    • Регистрация пускового тока.
    • Функция осциллографа. Возможность записи формы сигнала.

    Отличительные особенности анализатора MI 2592 PowerQ4:

    • измерительных канала напряжения с широким диапазоном измерения.
    • 4 измерительных канала тока с автоматическим распознаванием типа клещей.
    • Запись по пользовательским уставкам. Оператор имеет возможность задать до 10 уставок, на основании любой величины регистрируемой прибором.
    • Одновременное измерение и запись основных показателей качества электроэнергии (U, I, P, Q, S, PF, cos φ, THD).
    • 4-квадрантное измерение.
    • Одновременный контроль 509 параметров.
    • 8 Мб встроенной памяти позволяет вести запись в течение 4 недель.
    • Большой ЖК-дисплей, 320х200.
    • Основной комплект содержит гибкие токовые клещи на 3 кА.
    • Одновременное 8 канальное 16 битное АЦ преобразование для минимизации фазовой погрешности.
    • Масса (без аксессуаров): 0,65 кг.

  • Технические характеристики анализатора MI 2592 PowerQ4:

    Функция Диапазон измерения Разрешение Погрешность измерений
    Напряжение 5…1500 В(UL-N) (скз) 10 мВ ±(0,2%)
    20…2600 (UL-L) (скз) 100 мВ
    Ток 20,0 (0,0) … 2В (скз) (3 … 6000 A при использовании клещей А 1227) 0,1 мВ (0,1A при использовании клещей А 1227) ±(0,25%)
    Частота 10,00 … 70,00 Гц 2 мГц ±10 мГц
    Мощность (активная, реактивная, полная) [Вт, ВА, Вар]  0,000 к … 9,999 М 1 ±(0,5%)
    Коэффициент мощности,  -1,00…1,00 0,01 ±0,02
    Cos φ 0.00…1.00 0.01 ±0,02
    Гармоники напряжения и тока (до 50-й) Uhn < 3 % UNOM 10 мВ 0,15 % UNOM
    3 % UNOM NOM 0,5% Uhn

    Ihn < 10 % IN 0,15 % INOM
    10 % IN N 0,5% Ihn
    Коэффициент искажения синусоидальности (THD) 0% UNOM U<20% UNOM 0.1% ±0,3
    0%IN I<100% IN ±0,6
    100%IN I<200% IN ±1,5
    Провалы и перенапряжения
    величина напряжения 20…1500 В 10 мВ 0,50%
    длительность 30 мс…70 дней 1 мс ±20 мс
    Регистрация сигналов
    Период интегрирования 1…3600 с
    Макс. количество регистрируемых сигналов 509
    Подключение к ПК RS-232, USB
    Дисплей ЖК экран с подсветкой, 320 x 200 пикс.
    Память Статическое ОЗУ, 8 МБ, энергонезависимое
    Питание 230 В  или 6x1,2 В NiCd / NiMh аккум. батарей AA
    Категория перенапряжения  1000 В /CAT III;
    600 В /CAT IV
    Класс защиты Двойная изоляция
