Приборы измерения показателей качества электрической энергии (ПКЭ)

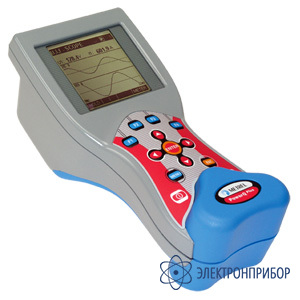

MI 2392 PowerQ Plus — анализатор качества электроэнергии (базовая комплектация)

Код товара: 22571
  • 44343-10

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      44343-10

    • Производитель

      Metrel, Словения

    Назначение анализатора MI 2392:

    Metrel MI 2392 PowerQ Plus – портативный трехфазный комплексный анализатор качества электрической энергии, который характеризуется отличным соотношением цена – качество и, вместе с тем, отличается простотой управления. Благодаря встроенной запрограммированной процедуре измерения, прямо на месте измерений, без наличия ПК, помимо наблюдения и регистрации параметров электроэнергии, может быть произведен анализ событий, происходящих в сети.

    Функции анализатора MI 2392:

    • Измерение тока и напряжения на 3 фазах.
    • Расчет коэффициента гармоник и анализ высших гармоник до 50-й гармоники.
    • Измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности).
    • Построение фазной диаграммы; определение разбалансировки.
    • Регистрация событий: провалов, выбросов и прерываний тока и напряжения.
    • Регистрация пускового тока.
    • Анализ качества электроэнергии по стандарту EN 50160.
    • Измерение энергии.
    • Функция осциллографа для отображения формы и общих характеристик сигналов в режиме реального времени.

    Отличительные особенности анализатора MI 2392:

    • Простое управление прибором посредством меню.
    • Регистрация сигналов длительностью до 1 недели.
    • В стандартный комплект поставки включено ПО PowerQ Link, с помощью которого возможно представление полученных результатов в табличной и графической форме.
    • Прибор отличается легкостью и эргономичностью и оснащен большим ЖК экраном с подсветкой.
    • Размеры: 220 x 115 x 90 мм
    • Масса (без аксессуаров): 0,65 кг.

  • Технические характеристики анализатора MI 2392:

    Функция Диапазон измерения Разрешение Погрешность измерений
    Напряжение
    3,0 … 70,0 В (скз) 0,1 В ±(1% от измер. + 0,5 В)
    5,0 … 130,0 В (скз) 0,1 В ±(1% от измер. + 0,8 В)
    10,0 … 300,0 В (скз) 0,1 В ±(1% от измер. + 1,5 В)
    20,0 … 550,0 В (скз) 0,1 В ±(1% от измер. + 2,5 В)
    Количество входов 3
    Коэффициент амплитуды 1,4
    Частота дискретизации 5120 Гц
    Ток
    4,0 (0,0) … 100 мВ (скз) (4 … 100) A* 0,1 A ±(2% от измер.  + 0,3 A)
    0,04 (0,00) … 1 В (скз) (40 … 1000) A* 0,1 А ±(2% от измер.  + 3 A)
    Количество входов 3
    Коэффициент амплитуды 2,3
    Частота дискретизации 5120 Гц
    Частота 45,00 … 66,00 Гц 0,01 Гц ±(0,5 % от измер. + 0,2 Гц)
    Мощность (активная, реактивная, полная) [Вт, ВА, Вар] 0,000 к … 0,999 к 1 ±(3% от измер.  + 3 емр)
    0,00 к … 9,99 к 10 ±(3% от измер.  + 3 емр)
    0,0 к … 999,9 к 100 ±(3% от измер.  + 3 емр)
    0,000 M … 9,999 M 1 к ±(3% от измер.  + 3 емр)
    0,00 M … 99,99 M 10 к ±(3% от измер.  + 3 емр)
    0,0 M … 999,9 M 100 к ±(3% от измер.  + 3 емр)
    0,000 Г … 9,999 Г 1М ±(3% от измер.  + 3 емр)
    0,00 Г … 40,00 Г 10 М ±(3% от измер.  + 3 емр)
    Коэффициент мощности, cosφ  0,00 … 0,39 0,01 ±0,06
     0,40 … 1,00 0,01 ±0,03
    Гармоники напряжения и тока (до 50-й) UM > 3 % UN; IM > 3 % IN 0,10% 5 % UM (IM)(3 % для пост. тока)
    0,15 % UN
    UM < 3 % UN; IM < 3 % IN 0,10%
    Разбалансировка напряжения 0,0 … 5,0% 0,10% 0,15%
    Разбалансировка тока 0,0 … 20% 0,10% 1%
    Регистрация сигналов
    Период интегрирования 1…1800 с
    Макс. количество регистрируемых сигналов 6
    Подключение к ПК RS-232, USB
    Дисплей ЖК экран с подсветкой, 160 x 160 пикс.
    Память Статическое ОЗУ, 1024 кБ, энергонезависимое
    Питание 230 В V или 6x1,2 В NiCd / NiMh аккум. батарей AA
    Категория перенапряжения  600 В CAT III
    Класс защиты Двойная изоляция

  • Комплект поставки MI 2392 PowerQ Plus

    № Наименование Количество
    1. Прибор PowerQ Plus / PowerQ 1
    2. Токовые клещи 1000 A / 1 В 3
    3. Измерительные наконечники 3
    4. Зажимы типа «крокодил» 4
    5. ПО PowerLink на CD 1
    6. Кабель RS-232 1
    7. Кабель PS 2-USB 1
    8. Адаптер питания 1
    9. Аккумуляторные батареи NiMh, 1,2 В 6
    10. Сумка для переноски 1
    11. Руководство по эксплуатации 1
    12. Свидетельство о калибровке 1
