Приборы измерения показателей качества электрической энергии (ПКЭ)

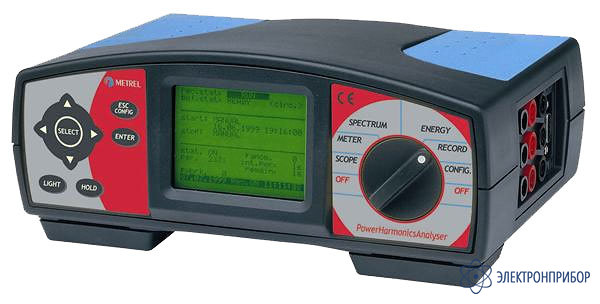

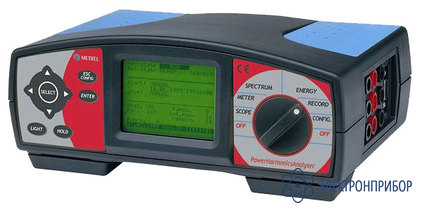

MI 2292 Power Quality Analyser Plus — анализатор качества электроэнергии

Код товара: 22570
  • 36080-07

    • Гарантия

      36 месяцев

    • Госреестр СИ РФ

      36080-07

    • Производитель

      Metrel, Словения

    Назначение анализатора MI 2292:

    Трехфазный анализатор качества электрической энергии Metrel MI2292 Power Quality Analyser Plus - это портативный измерительный прибор, способный осуществлять комплексный мониторинг, регистрацию и анализ основных показателей электрических сетей. Power Quality Analyser Plus имеет 5 различных режимов регистрации и обладает функциями просмотра измеряемых величин в режиме реального времени (в том числе функцией осциллограф), возможностью удалённого управления. Прибор помещен в корпус с высокой степенью защиты от попадания влаги и инородных предметов. Power Quality Analyser Plus отвечает всем требованиям, предъявляемым к современным регистраторам качества электроэнергии.

    Функции анализатора MI 2292:

    • Измерение тока и напряжения на 3 фазах.
    • Расчет коэффициента гармоник и анализ высших гармоник до 63-й гармоники.
    • Измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности).
    • Автоматический анализ качества электроэнергии по стандарту EN 50160.
    • Периодический и статистический анализ результатов.
    • Регистрация событий: провалов, выбросов и прерываний тока и напряжения.
    • Регистрация переходных процессов и фликеров.
    • Регистрация пускового тока.
    • Определения направления гармонических составляющих посредством ПО.
    • Функция осциллографа для отображения формы и общих характеристик сигналов в режиме реального времени.
    • Измерение энергии (функция счетчика энергии).

    Отличительные особенности анализатора MI 2292:

    • Возможность выбора до 64 регистрируемых параметров для режимов периодической регистрации и регистрации по EN50160.
    • Запись одиночных выбросов, резонансных состояний, переключений и других кратковременных особых событий.
    • Измерение фликера в соответствии с IEC61000-4-15.
    • Запуск регистрации вручную, по времени, по уставке. Кольцевой и линейный режим регистрации.
    • Поддержка соединения по методу Аарона (метод 2 ваттметров).
    • ПО PowerLink (интерфейс RS-232) позволяет настраивать прибор, считывать записанные данные, осуществлять автономный анализ записанных результатов и оперативный анализ текущих значений измеряемых величин.
    • Графическое и табличное представление записанных данных, мощные инструменты анализа (периодический и статистический анализ).
    • Возможность дистанционного управления прибором и получения результатов измерений с помощью опционального аналогового или GSM-модема. Передача SMS-сообщений о состоянии памяти и завершении записи на мобильный телефон оператора.
    • Энергонезависимая память 2048 кБайт.
    • Размеры: 265 x 110 x 185 мм
    • Масса (без аксессуаров): 2 кг.

  • Технические характеристики анализатора MI 2292:

    Параметр Значения
    Входы напряжения (переменного тока)
    Количество входов 3
    Диапазон входного напряжения 10 … 550 В (скз) L-N
    Допустимое перенапряжение 600 В (скз) L-N (максимально 10 с)
    Погрешность ± 0,5% от измер. ±2 емр
    Разрешение 0,1 В
    Максимальный коэффициент амплитуды 1,4
    Частота дискретизации 6400 Гц
    Диапазон частот 43...68 Гц (частота основной гармоники)
    Токовые входы (переменного тока)
    Количество входов 3
    Диапазон входного напряжения 0,02 … 1В (скз) (0,02 In ... In)
    Разрешение 0,3 мВ
    Максимально допустимая перегрузка 1,5 In (синусоидальный ток)
    Погрешность ± 0,5% от измер. ± 6 емр + погрешность измерительных принадлежностей
    Максимальный коэффициент амплитуды 2,5
    Частота дискретизации 6400 Гц
    Измерительные функции
    Погрешность Разрешение
    U, I, P, Q, S, PF, cosφ ± 1% от измер. (для P, Q, S) 0,01 от измер. (для P, Q, S)
    Анализ высших гармоник до 63-й 0,2% x Ur /U (или Ir/I) 0,1%
    Графическая регистрация
    Период интегрирования 1 ... 1800 с
    Максимальное количество регистрируемых сигналов 64
    Условия работы
    Напряжение (пост. тока) при измерении мощности 0,02 Un - Un
    Ток (пост.) 0,02 In - In
    Коэффицент мощности (PF) 4 квадранта (1,00 емк. – 0,00 – 1,00 инд.)
    Частота 45…65 Гц
    Форма сигналов Синусоидальный ток и напряжение
    Подключение к ПК RS-232
    Дисплей ЖК экран с подсветкой, 160 x 116 пикс.
    Память Статическое ОЗУ, 2048 кБ энергонезависимое
    Питание 230 В пост. тока или 4x1,2 В NiCd / NiMh аккум. батареи IEC LR 14
    Категория перенапряжения 600 В CAT III
    Класс защиты Двойная изоляция

  • Комплект поставки MI 2292 Power Quality Analyser Plus

    № Наименование Количество
    1. Прибор Power Quality Analyser Plus в сумке для переноски 1
    2. Токовые клещи 1000 А / 1 В, в сумке для переноски 3
    3. Измерительные наконечники 3
    4. Плоский зажим 4
    5. Зажимы типа "крокодил" 4
    6. Измерительные кабели 6
    7. Сетевой кабель 1
    8. Кабель RS-232 1
    9. Аккумуляторные батареи 1,2 В NiMH 4
    10. ПО PowerLink на CD 1
    11. Руководство по эксплуатации 1
    12. Свидетельство о калибровке 1
