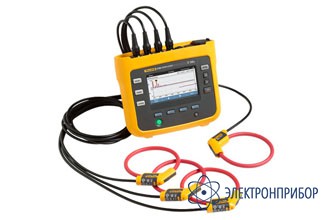

Fluke 1738/EUS — регистратор качества электроэнергии для трехфазной сети (с WiFi и датчиками тока)
Код товара: 37715-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
66479-17 до 26.01.2027
-
Производитель
-
Артикул
4563577
Сертификаты
Назначение регистратора качества электроэнергии для трехфазной сети FLUKE 1738:

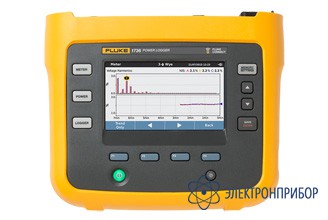

Расширенный трехфазный регистратор потребляемой мощности Fluke 1738, совместимый с мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени. К
ак и регистратор потребляемой мощности Fluke 1736, расширенный регистратор потребляемой мощности Fluke 1738 автоматически получает и регистрирует более 500 параметров качества электроэнергии, а также позволяет устранить более сложные проблемы с качеством электроэнергии.
Функция суммарного отчета о качестве электроэнергии (EN50160) позволяет провести расширенный анализ и быстро понять общее состояние исправности электрической системы.
Суммарный отчет о качестве электроэнергии основан на подробных данных и включает визуальное отображение захваченного сигнала для удобного визуального представления данных, необходимых для оптимизации надежности и экономичности системы.
Оптимизированный пользовательский интерфейс, гибкие датчики тока и интеллектуальная функция проверки измерений, которая позволяет уменьшить количество ошибок измерения благодаря цифровой проверке и коррекции типичных ошибок подключения, делают установку проще, чем когда-либо, и уменьшают неопределенность измерения.
Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect® или через инфраструктуру WiFi, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени, уменьшая необходимость в защитных средствах, посещениях объекта и контроле.
Вы также можете быстро и легко просмотреть результаты измерений в виде графика или таблицы, чтобы выявить проблемы и составить подробные отчеты с помощью программы Fluke Energy Analyze Plus. Кроме того, вы можете создать отчеты IEEE519, которые позволяют получить представление об уровнях гармоник, напряжении и искажении тока, а также о токе нагрузки (требуется лицензия).
Fluke 1738 — это идеальный и обладающий передовыми возможностями инструмент для исследований и регистрации качества электроэнергии.
Особенности регистратора качества электроэнергии для трехфазной сети FLUKE 1738:
Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.
Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия.
Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.
Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку.
Измерение всех трех фаз и нейтрали: С 4 гибкими токоизмерительными датчиками в комплекте.
Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.
Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS-профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.
Суммарный отчет о качестве электроэнергии: Объединяет наиболее важные параметры качества электроэнергии, позволяющие быстро получить представление о работоспособности электрической системы в целом и понять, требуется ли более детальный анализ и отчетность.
Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1738 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре Fluke Connect.*
Прикладное программное обеспечение Energy Analyze Plus: Скачайте и проанализируйте каждую деталь потребления и качества электроэнергии с помощью нашей автоматизированной системы отчетности.
-
-
Технические характеристики регистратора качества электроэнергии для трехфазной сети FLUKE 1738:
Параметр Диапазон Разрешение Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы) Напряжение 1000 В 0,1 В ± (0,2 % + 0,01 %) Ток: прямой ввод i17xx-flex 1500 12" 150 А 0,1 В ± (1 % + 0,02 %) 1500 А 1 А i17xx-flex 3000 24" 300 А 1 А ± (1 % + 0,03 %) 3000 А 10 А i17xx-flex 6000 36" 600 А 1 А ± (1,5 % + 0,03 %) 6000 А 10 А Клещи i40s-EL 4 А 1 мА ± (0,7 % + 0,02 %) 20 А 10 мА Частота От 42,.5 до 69 Гц 0,01 В ± (0,1 %) Вспомогательный вход ±10 В постоянного тока 0,1 мВ ± (0,2 % + 0,02 %) Мин./макс. напряжение 1000 В 0,1 В ± (1 % + 0,1 %) Ток мин./макс. Определяется дополнительным оборудованием Определяется дополнительным оборудованием ± (5 % + 0,2 %) коэффициент гармоник по напряжению 1000% 0.10% ±0,5 коэффициент гармоник тока 1000% 0.10% ±0,5 Гармоники напряжения с 2 по 50 1000 В 0,1 В ≥ 10 В: ±5 % показаний < 10 В: ±0,5 В Гармоники тока с 2 по 50 Определяется дополнительным оборудованием Определяется дополнительным оборудованием ≥ 3 % диапазона тока: ±5 % показаний ≥ 3 % диапазона тока: ±0,15 % показаний Несимметрия 100% 0.1% ±0,2 Основная неопределенность ± (% от показаний + % диапазона)¹ Параметр Величина влияния iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150/1500 A 300/3000 A 600/6000 A 4/40 A Активная мощность P PF ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Активная энергия Ea Полная мощность S 0 ≤ PF ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Активная энергия Eap Реактивная мощность Q 0 ≤ PF ≤ 1 2,5 % от измеренной полной мощности Реактивная энергия Er Коэффициент мощности PF - ±0,025 Коэффициент реактивной мощности DBF/cosϕ Дополнительная неопределенность в % диапазона¹ В P-N>250 В 0.02% 0.02% 0.02% 0.02% ¹Диапазон = 1000 В x Iдиапазон
Эталонные условия:- Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 %
- Условия входа: Cosϕ/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %.
- Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10 % от Iдиапазон
- Первичный проводник с клещами или пояс Роговского в центральном положении
- Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C
Электрические характеристики Параметр Значение Питание Диапазон напряжения от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) Потребляемая мощность Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) КПД ≥ 68,2 % (в соответствии с правилами энергосбережения) Макс. потребление без нагрузки < 0,3 Вт только при питании через ввод IEC 60320 Частота питающей сети 50/60 Гц ± 15 % Батарея Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем Время работы от аккумулятора Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения Время зарядки < 6 часов Сбор данных Разрешение 16-битная синхронная выборка Частота получения данных 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети Частота входного сигнала 50/60 Гц (от 42,5 до 69 Гц) Типы цепей 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок) Объем памяти Внутренняя флэш-память (не заменяемая пользователем) Объем памяти Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹ ¹Количество возможных сеансов записи и период записи зависят от требований пользователя. Базовый интервал Измеренные параметры Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия Интервал усреднения Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин Мин./макс. значения времени усреднения Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс Интервал потребления (режим измерителя энергии) Измеренные параметры Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии Интервал Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл. Измерение качества электроэнергии Измеряемый параметр Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD Интервал усреднения 10 мин. Отдельные гармоники Гармоника с 2 по 50 Суммарный коэффициент искажений Рассчитано на 50 гармоник События Напряжение: провалы, выбросы, прерывания, ток: пусковой ток параметров, задаваемых внешними сигналами Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30) Сигнал напряжения и тока Соответствие стандартам Гармоники IEC 61000-4-7: класс 1 IEEE 519 (кратковременные гармоники) Качество электроэнергии IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S) Питание IEEE 1459 Соответствие качества электроэнергии EN50160 (для измеренных параметров) Интерфейсы USB-A Передача файла через USB-накопитель, обновление прошивки
Макс. ток: 120 мАWiFi Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi Bluetooth Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736) USB-mini Загрузка данных с устройства на ПК Входы напряжения Число входов 4 (3 фазы и нейтраль) Максимальное входное напряжение 1000 В (среднекв. знач.) , CF 1,7 Полное входное сопротивление 10 МОм Полоса пропускания (-3 дБ) 42,5 Гц – 3,5 кГц Масштабирование 1:1 и переменное Категория измерения 1000 В CAT III/600 В CAT IV Входы тока Число входов 4, режим выбирается автоматически для подключенного датчика Входное напряжение Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 Вход пояса Роговского 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа Диапазон От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL Полоса пропускания (-3 дБ) 42,5 Гц – 3,5 кГц Масштабирование 1:1 и переменное Дополнительные входы Число входов 2 Диапазон входного сигнала от 0 до ±10 В постоянного тока, 1 показание/с Коэффициент масштабирования (доступен с 2014 г.) Формат: mx + b (усиление и смещение), задается пользователем Отображаемые единицы (доступны с 2014 г.) Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) Беспроводное соединение Число входов 2 Поддерживаемые модули Fluke Connect® серии 3000 Сбор данных 1 показание/с Характеристики условий эксплуатации Рабочая температура от –10 °C до +50 °C (от 14 °F до 122 °F) Температура хранения от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) Допустимая влажность при работе от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн. от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн. от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн. Высота над уровнем моря при эксплуатации До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) Высота над уровнем моря при хранении 12 000 м Корпус IP50 согласно EN60529 Вибрация. MIL-T-28800E, тип 3, класс III, тип B Безопасность IEC 61010-1 Ввод сети IEC: перенапряжение категория II, степень загрязнения 2 Клеммы напряжения: перенапряжение категория IV, степень загрязнения 2 IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В Электромагнитная совместимость EN 61326-1: Industrial CISPR 11: группа 1, класс A Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) (USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 Температурный коэффициент 0,1 x спецификация погрешности/°C Общие характеристики Цветной ЖК-дисплей 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель Размеры Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.) Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.) Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.) Масса Прибор: 1,1 кг (2,5 фунта) Источник питания: 400 г (0,9 фунта) Защита от несанкционированного вскрытия Слот для замка Kensington Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов Диапазон измерения от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока Допустимый ток 100 кА (50/60 Гц) Основная погрешность при нормальных условиях* ± 0,7 % от показаний Погрешность 173x + iFlex ± (1 % от показаний + 0,02 % от диапазона) Температурный коэффициент в диапазоне рабочей температуры 0,05 % показаний/°C 0,09 % показаний/°F Рабочее напряжение 1000 В CAT III, 600 В CAT IV Длина кабеля щупа 305 мм (12 дюймов) Диаметр кабеля щупа 7,5 мм (0,3 дюйма) Минимальный радиус изгиба 38 мм (1,5 дюйма) Длина кабеля выходного сигнала 2 м (6,6 футов) Масса 115 г Материал кабеля щупа TPR Материал муфты POM + ABS/PC Выходной кабель TPR/PVC Рабочая температура от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) Температура, в нерабочем состоянии от –40 °C до +80 °C (от –40 °F до 176 °F) Относительная влажность, эксплуатация от 15 % до 85 % без конденсации Степень защиты IEC 60529:IP50 Гарантия Один год * Стандартные условия: - Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %
- Основной проводник в центральном положении
-
Комплект поставки Fluke 1738/EUS
№ Наименование Количество 1 Регистратор качества электроэнергии для трехфазной сети Fluke 1738 1 2 Источник питания 1 3 Провод для измерения напряжения, 3-фазный + N 1 4 Зажимы типа "крокодил", черные 4 5 Thin-Flexi Current Probe i173x-flex1500, 30,5 см 4 6 Комплект проволочных зажимов с цветовой индикацией 1 7 Кабель питания от сети 1 8 Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см 1 9 Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м 1 10 Кабель питания постоянного тока 1 11 USB-кабель A, мини-USB 1 12 Мягкая сумка для хранения/чехол 1 13 Памятка о входных разъемах 1 14 Комплект документов 1 15 USB-накопитель, 4 ГБ (содержит руководство пользователя и программное обеспечение Fluke Energy Analyze Plus) 1 16 Переходник WiFi/BLE на USB* 1 17 Комплект магнитной подвески 1 18 Набор из 4 магнитных щупов для штекеров типа "банан" 4 мм 1 *Переходник WiFi/BLE входит в комплект поставки только в том случае, если для вашей страны доступна радиосертификация.
-
Дополнительная комплектация Fluke 1738/EUS
-
Модификации Fluke 1738
-
Fluke 1738/EUS, регистратор качества электроэнергии для трехфазной сети (с WiFi и датчиками тока)
Цена по запросу
