Fluke N5K 3PP64IR — высокоточный анализатор электроснабжения
Код товара: 29788-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
57767-14 до 01.04.2024
-
Производитель
-
Артикул
3312965
Сертификаты
Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet и принтером.
Описание: Fluke Norma 5000
-
-
Технические характеристики анализатора Fluke Norma 5000:
Параметр Значения Общие характеристики Количество фаз 3, 4, 6 Вес Прибл. 7 кг Размер 150 мм x 447 мм x 315 мм Встроенный принтер Да (опционально) Дисплей Цветной, 144 мм - 320 x 240 пикселей.
Яркость подсветки и контрастность настраиваются пользователем.Диапазон От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля Основная погрешность 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля Частота дискретизации 0,33 МГц или 1 МГц в зависимости от используемого входного модуля Диапазон входного напряжения От 0,3 В до 1000 В Диапазон входного тока (напрямую без использования шунта) От 0,03 мА до 20 А в зависимости от используемого входного модуля Память для хранения конфигураций 4 МБ Память для хранения настроек 0,5 МБ Быстрое преобразование Фурье До 40-й гармоники RS-232 / USB-интерфейс Стандартно Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) опционально Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) опционально Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) стандартно Основные функции Быстрое преобразование Фурье Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.
Измеряемые величины: U, I, P в каждой фазе
Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизацииЦифровой осциллограф Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. Функция интегрирования (энергия) Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. Векторная диаграмма Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. Регистратор данных Обеспечивает просмотр усредненных во времени данных для определения трендов. Оперативная память для данных Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки.
Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.Конфигурация Анализатор можно настроить на измерение и отображение данных в требуемом формате. Условия окружающей среды Диапазон рабочих температур От 5 °C до 35 °C Диапазон температур хранения От -20 °C до 50 °C Материал корпуса Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). Климатический класс KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. Блок питания От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. Измерительные входы Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта. Управление Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. Разъемы Задняя панель 3-фазного анализатора Измеряемые величины Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме.
Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение
Up-, Up+, Upp пиковые значения
Ucf коэффициент амплитуды Ucf, Uff коэффициент формы
Ufc доля основной гармоники
Uthd коэффициент искажения DIN, IEC
Iэфф действующее значение,
Iвс выпрямленное среднее,
Iср среднее значение
Ip-, Ip+, Ipp пиковые значения
Icf коэффициент амплитуды Icf, Iff коэффициент формы
Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC
P активная мощность [Вт]
Q реактивная мощность [Вар]
S кажущаяся мощность [ВА]
φ, cos. сдвиг фазы
Функция интегрирования для активной мощности P, реактивной мощности
Q, кажущейся мощности S, напряжения (Um) и тока (Im),
Число разрядов 4 или 5 в зависимости от измеряемой величины.Частота и синхронизация Диапазон От постоянного тока и 0,2 Гц до частоты дискретизации Точность ±0,01 % измеряемой величины (показания) Каналы, которые можно выбирать: все U/I или внешний вход.
Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки.
Значение частоты постоянно отображается в верхней части экрана.
Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода.
Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В.
Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).Память для конфигураций В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. Интерфейс Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. Возможные варианты IEEE 488.2 / 1 Мбит/с
Ethernet / 10 Мбит/с или 100 Мбит/сСтандарты и безопасность Электрическая безопасность EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)
Степень загрязнения 2, класс безопасности I
EN 61558 для трансформатора
EN 61010-2-031/032 для принадлежностейМаксимальные значения на входе Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик
Для входов тока: Диапазон измерений 10 Адейств., 20 АпикИспытательные напряжения Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока
Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока
Измерительные входы: Корпус: 3,3 КВ переменного тока
Измерительный вход: вход: 5,4 КВЭлектромагнитная восприимчивость Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B
Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1Фазовые модули:
В комплект анализатора электроснабжения Fluke Norma 5000 - до шести фазовых модулей. Пользователи могут выбрать фазовый модуль, наиболее подходящий для конкретной задачи. Характеристики определяются моделью фазового модуля.
Каждый подключаемый фазовый модуль состоит из каналов измерения напряжения и тока. Каждый канал измерения доступен для всех базовых блоков, однако для каждого блока можно использовать только один тип канала (например, блок с четырьмя фазами может использовать 4 x PP40 или 4 x PP64). Ознакомьтесь со стандартными конфигурациями.
Общий обзор фазовых модулей:
Параметр Значения PP42 Погрешность: 0,2% (0,1% показаний + 0,1 % шкалы)
Диапазон тока: 20 А
Частота дискретизации: 341 кГц
Полоса пропускания: 3 МГцPP50 Погрешность: 0,1% (0,05% показаний + 0,05 % шкалы)
Диапазон тока: 10 A
Частота дискретизации: 1 МГц
Полоса пропускания: 10 МГцPP54 Погрешность: 0,1% (0,05% показаний + 0,05 % шкалы)
Диапазон тока: 10 A
Частота дискретизации: 341 кГц
Полоса пропускания: 3 МГцPP64 Погрешность: 0,03% (0,02% показаний + 0,01 % шкалы)
Диапазон тока:10 A
Частота дискретизации: 341 кГц
Полоса пропускания: 3 МГц -

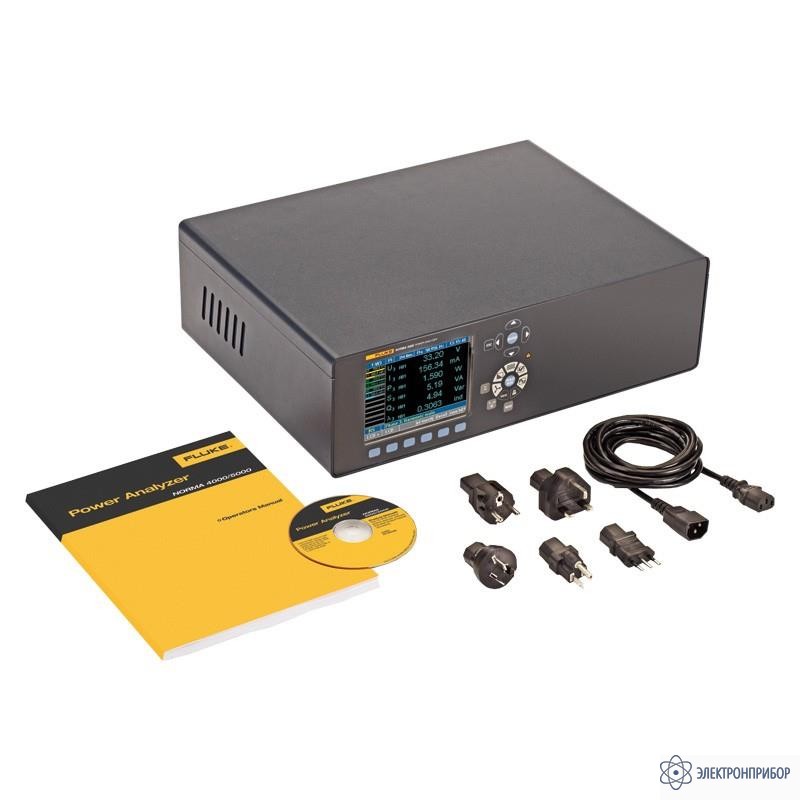

Комплект поставки Fluke N5K 3PP64IR
- Fluke Norma 5000
- Кабель электропитания
- Цветной дисплей 144 мм
- Встроенный принтер
- Интерфейс RS232/USB
- Свободное место для шести подключаемых фазовых модулей и дополнительных опций
- Программное обеспечение для ПК Fluke NormaView
- Руководство пользователя
- Сертификат испытаний
- Значения, полученные при калибровке
- Fluke Norma 5000
-
Дополнительная комплектация Fluke N5K 3PP64IR
-
Модификации Fluke Norma 5000
Подберите модификацию по параметрам
Тип входного модуляКоличество входных модулейПогрешностьДиапазон токаЧастота дискретизацииПолоса пропусканияИнтерфейс IEEE488 / EthernetЗажимы для токаАналоговые /цифровые входные каналыПринтер-
Fluke N5K 3PP64IR, высокоточный анализатор электроснабжения
5 756 225 ₽
