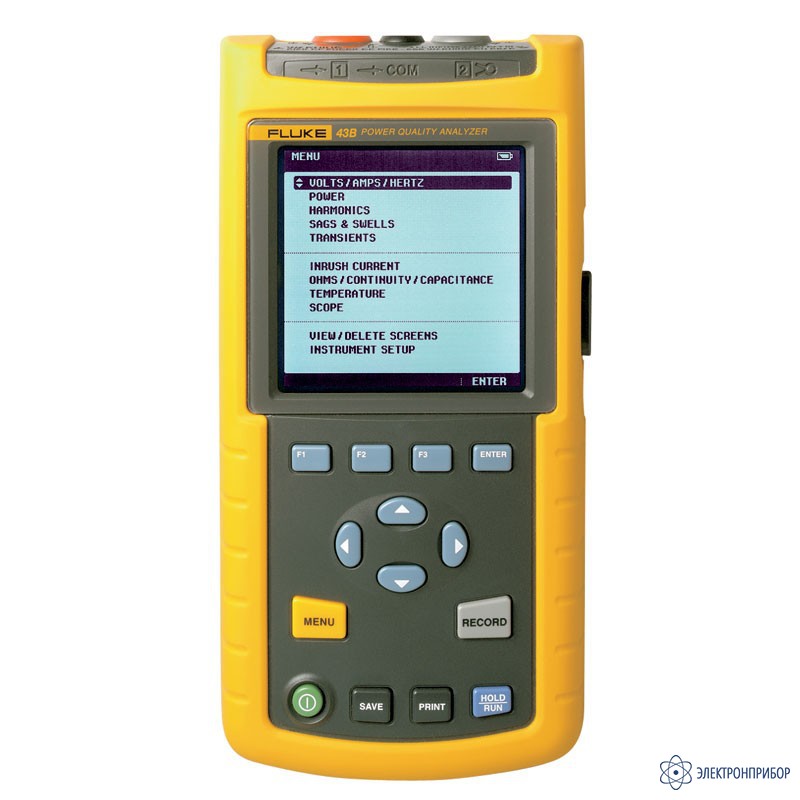

Назначение измерителя качества напряжения питания Fluke 43B:
Измеритель качества напряжения питания Fluke 43B: Сочетает функции анализатора напряжения питания, мультиметра и цифрового осциллографа (на базе FLUKE 123). Анализ до 51-й гармоники напряжения, тока и мощности; Осциллографирование формы напряжения и тока с вычислением мощности и коэф. мощности; Регистрация в режиме «самописца» уровня напряжения и тока (от 4 мин до 16 дней) и последующий анализ выбросов и спадов (дата, время) с помощью курсора; Регистрация и память до 40 переходных помех (> 40 нс; порог 20/50/100/200 %) с метками даты и времени; Память на 10 экранов; Универсальное питание; Масса 1,1 кг.
Технические характеристики измерителя качества напряжения питания Fluke 43B:
Параметр
Значения
НАПРЯЖЕНИЕ
Пределы измерений
5, 50, 500 и 1250 В True RMS
Погрешность
± (1 % + 10 ед. мл. разр.)
ТОК
Пределы измерений
50, 500 А, 5, 50 кА
Погрешность
± (1 % + 10 ед. мл. разр.)
ЧАСТОТА
Диапазон измерений
10 Гц … 15 кГц
Погрешность
± (0,5 % + 2 ед. мл. разр.)
КОЭФФИЦИЕНТ АМПЛИТУДЫ (CF)
Диапазон измерений
1 … 10
Погрешность
± (5 % + 1 ед. мл. разр.)
МОЩНОСТЬ (BT, BAP, BA)
Диапазон измерений
250 Вт … 1,56 ГВт
Погрешность
± (4 % + 4 ед. мл. разр.)
КОЭФФИЦИЕНТ МОЩНОСТИ (PF, DPF)
Диапазон измерений
0 … 1
Погрешность
± 0,04
КОЭФФИЦИЕНТ К (KF)
Диапазон измерений
1… 30
Погрешность
±10 %
КОЭФФИЦИЕНТ ГАРМОНИК (THD)
Диапазон измерений
0 … 99,9 %
Погрешность
±(3 % + 8 ед. мл. разр.)
РЕГИСТРАЦИЯ ПЕРЕХОДНЫХ ПОМЕХ
Диапазон измерений
Выбор 20/50/100/200 % выше или ниже сетевого напряжения
