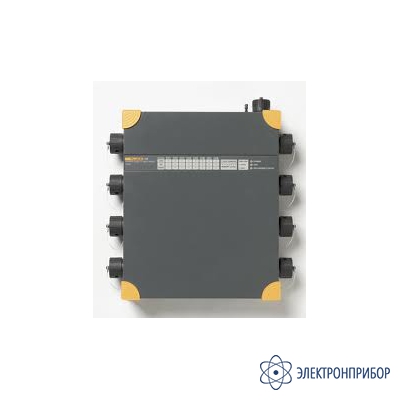

Fluke 1760TR — регистратор качества электроэнергии для трехфазной сети (с токовыми клещами)

Код товара: 24190
  • Является модификацией Fluke 1760

    Назначение регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

    Регистратор качества электроэнергии для трехфазной сети Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.

    Приложения регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

    Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.

    Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.

    Кореллирование события со множеством расположений – при помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.

    Гальваническая изоляция и сопряжение по постоянному току – Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.

    Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.

    Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

    • Полностью совместим с требованиям Класса-А:
      производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
    • Временная синхронизация со спутниковой системой навигации:
      точная корреляция данных с событиями или массивами данных, полученных с других приборов
    • Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета:
      позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
    • Бесперебойное электропитание (40 минут):
      важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
    • Регистрация форм сигналов 10 МГц, 6000 Впик.:
      детальная регистрация даже самого непродолжительного события
    • Память хранения данных на 2 Гб:
      обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
    • Включает комплексное программное обеспечение:
      обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
    • Автоматическое конфигурирование:
      позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
    • Прочная конструкция для полевой работы:
      изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях

    Функции регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

    • Статистическая обработка данных по качеству электроэнергии в соответствии со стандартом EN50160
    • Перечень событий, связанных с изменением напряжения (кратковременные понижения, повышения и исчезновения напряжения)

    Непрерывная регистрация:

    • Напряжения
    • Тока
    • Величин мощности (активной, реактивной, кажущейся)
    • Коэффициента мощности
    • Потребляемой мощности в кВт/часах
    • Мерцание
    • Дисбаланс
    • Частота
    • Гармоник напряжения и тока до 50-й включительно / интергармоник
    • THD (суммарное гармоническое искажение)
    • Управляющих сигналов сети
    • Параметров, задаваемых внешними сигналами
    • Диалоговый режим (осциллограф, переходные процессы и события)
    • Анализ быстрых переходных процессов с частотой до 10 МГц

  • Технические характеристики регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

    Параметр Значение
    Обзор функций измерения
    Статистическая оценка Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI
    Список событий Провалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке.
     Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки.
     При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы.
    Непрерывная регистрация Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин:
    • Напряжение
    • Ток
    • Мощность (активная, реактивная, кажущейся)
    • Коэффициент мощности
    • Потребляемая мощность в кВт/часах
    • Мерцание
    • Дисбаланс
    • Частота
    • Гармоники/промежуточные гармоники
    непрерывно, с агрегированием по времени в течение следующих интервалов:
    Сутки
    10 мин.
    По выбору, например: 15 мин., 2 ч
    Регистрация параметров, задаваемых внешними сигналами Cреднеквадратичное значение Время агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла).
     Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети.
     Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс
    Осциллограф Частота выборки составляет 10,24 кГц для всех 8-и каналов
    Быстрые переходные процессы  Частоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов
    Управляющие сигналы сети Фазы и провод N, напряжение и ток
    Диалоговый режим Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.
    Общие данные
    Внутренняя ошибка: Относится к эталонным условиям и имеет срок гарантии два года
    Система качества Разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000
    Условия окружающей среды Диапазон эксплуатационных температур:  от 0 °C до +50 °C (от 32 °F до +122 °F)
    Диапазон рабочих температур:  от -20 °C до +50 °C (от -4 °F до +122 °F)
    Диапазон температур хранения:  от -20 °C до +60 °C (от -4 °F до +140 °F)
    Эталонные температуры:  23 °C ± 2 K; 74 °F ± 2 K
    Климатический класс:  B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F
    Макс. эксплуатационная высота
    над уровнем моря:    		  не более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II
    * в зависимости от датчика
    Эталонные условия Окружающая температура:  23 °C ± 2 K; 74 °F ± 2 K
    Сетевой адаптер  230 В ± 10 %
    Частота сети  50 Гц / 60 Гц
    Сигнал Заявленное входное напряжение Udin
    Усреднение Интервалы 10 мин.
    Корпус изолированный корпус из прочного пластика
    Электромагнитная совместимость Излучение  Класс-A в соответствии с IEC/EN 61326-1
    Помехоустойчивость IEC/EN 61326-1
    Сетевой адаптер Диапазон:  Переменный ток: от 83 В до 264 В, от 45 до 65 Гц
    Постоянный ток: от 100 В до 375 В
    Безопасность: IEC/EN 61010-1, 2-я редакция
    300 В, кат. III
    Потребление электроэнергии:  Не более 54 ВА
    Аккумуляторы, блок: NIMH: 7,2 В; 2,7 А ч
     При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем.
    Дисплей В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных.
    Индикатор  питания:
    • Непрерывное свечение:
      нормальное питание от сети.
    • Выключен:
      питание от внутреннего аккумулятора при отключении электропитания от сети.
    Индикаторы канала  3-цветные светодиоды на каждый канал для индикации
    • состояния перегрузки
    • состояния пониженной нагрузки
    • уровень сигнала в номинальном диапазоне
    Память данных Флэш-память на 2 ГБ в зависимости от модели
    Модель памяти Линейная
    Интерфейсы Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232
    Скорость двоичной передачи для RS 232 от 9600 бод до 115 кбод
    Размеры 325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма (В x Ш x Г)
    Вес Прибл. 4,9 кг (10,8 фунта) (без принадлежностей)
    Гарантия 2 года
    Интервал калибровки 1 год рекомендуется для класса A, для других - 2 года
    Условия приема сигнала
    Диапазон для систем 50 Гц 50 Гц ± 15 % (от 42,5 Гц до 57,5 Гц)
    Диапазон для систем 60 Гц 60 Гц ± 15 % (от 51 Гц до 69 Гц)
    Разрешение 16 ppm
    Частота дискретизации для частоты сети 50 Гц 10,24 кГц, Частота выборки синхронизирована с частотой сети.
    Погрешность измерений частоты < 20 ppm
    Погрешность внутренних часов < 1 с / сутки
    Интервалы измерения Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A
    Минимальное и максимальное значения:  Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц
    Переходные процессы:  Частота выборки от 100 кГц до 10 МГц на каждый канал
    Гармоники В соответствии с IEC 61000-4-7:2002: 200 мс
    Фликер В соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)
    Входные измерения
    Число входов 8 гальванически разделенных входов для измерения напряжения и тока.
    Предохранительный датчик до 600 В кат. IV в зависимости от датчика
    Базовая безопасность 300 В, кат. III
    Номинальное напряжение (среднеквадр. значение) 100 мВ
    Диапазон (пиковое значение) > 280 мВ
    Перегрузочная способность (среднеквадр. значение) 1000 В, непрерывно
    Скорость нарастания напряжения Не более 15 кВ / мкс
    Входное сопротивление 1 МОм
    Входная емкость 5 пФ
    Входной фильтр В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.
    Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей.
    Погрешности
    Погрешности в эталонных условиях Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц
    С сенсором 1000 В  0,1% при Udin = 480 В и 600 В (P-N)
    Сенсор 600 В  0,1% при Udin = 230 В (P-N)
    Внутренняя погрешность для гармоник Класс I в соответствии с EN 61000-4-7:2002
    Эталонные условия 23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 %
    После нагревания прибора > 3 ч.
    Электропитание: от 100 до 250 В переменного тока
    Температурный дрейф 100 ppm / K
    Износ < 0,05 % / K
    Подавление синфазного сигнала > 100 дБ при 50 Гц
    Температурный дрейф Изменение коэффициента усиления от температуры: < 0,005 %/K
    Износ Изменение коэффициента усиления от срока службы: < 0,04 %/год
    Шум Напряжение шумов при короткозамкнутом входе: < 40 мкВ
    Постоянный ток ± (0,2% от показаний прибора + 0,1% датчика)

  • Комплект поставки Fluke 1760TR

    № Наименование Количество
    1. Регистратор качества электроэнергии для трехфазной сети Fluke 1760 с 8 входными каналами (4 ток/4 напряжение или 8 напряжение) 1
    2. Внутренняя флэш-память на 2 ГБ 1
    3. Программное обеспечение PQ Analyze на компакт-диске 1
    4. Кабель Ethernet для сетевого соединения 1
    5. Кабель Ethernet перекрестный для прямого соединения с ПК 1
    6. Сетевой кабель 1
    7. Руководство пользователя 1
    8. Сумка для переноски 1
    9. Анализ быстрых переходных процессов с частотой до 10 МГц 1
    10. Датчики напряжения (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США)) 4
    11. Датчики тока (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока) 4
    12. Приемник временной синхронизации со спутниковой системой навигации 1
