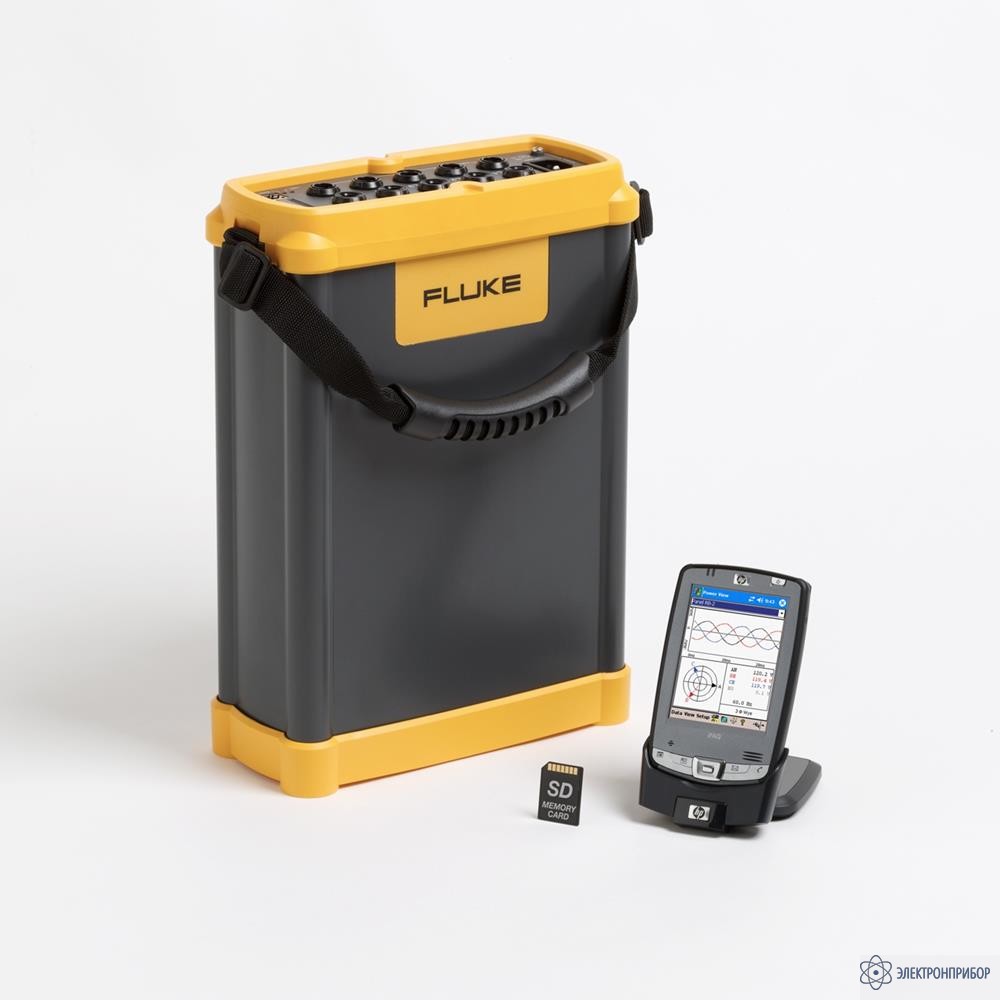

Fluke 1750/B — базовый регистратор энергии для трехфазной сети (без токовых клещей)

Код товара: 29753
  • 53162-13
    Является модификацией Fluke 1750

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53162-13

    • Производитель

      Fluke Industrial, США

    • Артикул

      3107226

    Сертификаты


    Аналог Fluke 1750. В комплект поставки не входят токоизмерительные датчики 3140R.

    Назначение регистратора Fluke 1750/B:

    Трехфазный измеритель и регистратор параметров электроэнергии позволяет зарегистрировать и устранить трудноуловимые проблемы качества электроэнергии.

    • Долговременный анализ: Выявление редких, кратковременных и трудноуловимых событий; наблюдение за ответственным оборудованием; захват нарушений показатель качества электроэнергии.
    • Исследование параметров качества электроэнергии: Подготовка профессиональных подробных отчётов.
    • Соответствие качества обслуживания: Проверка качества поступающей электроэнергии на вводе.
    • Установка оборудования/ввод в эксплуатацию: Проверка системы элекстроснабжения перед установкой оборудования.

    Регистратор автоматически обнаруживает, масштабирует измерения, а так же осуществляет питание токовых пробников без батарей. Необходимы только однополюсные вольтовые соединения упрощающие подключение и повышающие безопасность. Как только прибор подключен к исседуемой сети, автоматически начинается запись, и светодиоды указывают на состояние прибора: состояние питания прибора и сохранение параметров в допустимых пределах.

    Уникальный алгоритм, гарантирующий захват всех событий без утомительных настроек и "слепых" промежутков, связанных с перельными режимами работы оборудования.

    Беспроводной интерфейс прибора на КПК позволяет быструю настройку и наблюдение за формой сигнала, измеренными значениями и фазовыми диаграммами.

    Встроенный беспроводной передатчик обеспечивает удалённое управление несколькими приборами, не требующее дополнительных средств (например, ноутбук). Однако ноутбук так же может быть использован, при необходимости.

    Каждый период в всех одновременно сэмплируемых каналах обеспечивается анализ параметров качества электроэнергии, гармоник и мощности. Межканальная система коммутации токов и напряжений захватывает события на всех входах одновременно, вне зависимости от того, на каком канале произошло событие. Возможно снятие скриншотов формы кривой с заданным интервалом времени. Даже сигналы постоянного напряжения могут быть записаны.

    Особенности регистратора Fluke 1750/B:

    • Обследование качества электроэнергии: количественная оченка качества электроэнергии во всем объекте, документирование результатов в виде профессиональных отчетов.
    • Соответствие качества услуг: проверка качества поступающей на абонентский ввод электроэнергии.
    • Монтаж/приёмка оборудования: анализ качества энергосети до ввода оборудования в эксплуатацию.
    • Стандарты: Все измерения производятся в соответствии со стандартом IEC61000-4-30 для правильной оценки всех величин, включая напряжение, ток, мощность, гармоники, фликер и т.д.
    • Быстрая и надежная конфигурация: Беспроводной "интерфейс передней панели " в виде КПК отображает окно регистратора прибора, что позволяет быстро настраивать и контролировать прибор даже когда он сам недоступен.
    • Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтьесь о пропущенной информации из-за неправильной установки.
    • Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время.
    • Интуитивное программное обеспечение: Легко анализировать данные и автоматически создавать отчеты стандарта EN50160.
    • Plug And Play: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения.
    • Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении.
    • Измерение каждого параметра: Напряжение и ток по трем фазам, нейтрали и заземлению.
    • Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий.
    • Быстрое извлечение данных: с помощью SD карты памяти или через высокоскоростную сеть Ethernet 100BaseT.

  • Технические характеристики регистратора Fluke 1750/B:

    Входные параметры
    Входы 4 канала напряжения (AC/DC);
    5 каналов тока
    Входной импеданс 2 МОм/20 пФ
    Дополнительно Одновременное цифровое сэмплирование напряжения и тока.
    Цифровая синхронизация, внутренний эталон частоты (используется при бросках напряжения)
    Диапазоны измерения
    Постоянное напряжение до 1000 В (±10% сверх диапазона),
    крест-фактор <3 погр. (±0,2%Uизм.±0,1%шкалы)/(±0,5%Uизм.±0,2%шкалы)
    Постоянный и переменный ток в зависимости от токового пробника, крест-фактор <4
    Коэффициент реактивной мощности -1,000...1,000 (±0,5%изм. знач.±2%шкалы+1е.м.р.)
    Общие данные
    Параметры качества электроэнергии Установившееся отклонение напряжения (3ф3п/3ф4п).
    Размах изменения напряжения (снятие формы кривой переходных процессов): диапазон до 8000 В (пик), разрешающая способность 200 нс, погрешность ±5%Uизм.±20 В.
    Доза фликера.
    Коэффициент искажения синусоидальности кривой напряжения.
    Коэффициент n-ой гармонической составляющей напряжения (гармоники 1...50).
    Коэффициент несимметрии напряжений.
    Отклонение частоты.
    Длительность провала напряжения
    Интерфейсы LAN интерфейс (RJ-45; 10/100 Base-T, auto MDIX; TCP/IP). Bluetooth (2,4 ГГц; до 700 кбит/с)
    Память Встроенная память мин. 2 Гб.
    Максимальный период записи 31 день, автоматический контроль периода записи.
    Максимальное число событий - ограничено только размеров памяти
    Защита Максимальное рабочее напряжение: 1100 В (с.к.з.) / 5550 В <1 мин. (между выводами напряжения, выводами тока и напряжения, выводами напряжения и корпусом).
    Степень защиты корпуса IP30
    Параметры питания Питание 100...240 В (±10%), 47...63 Гц.
    Потребляемая мощность 40 Вт.
    Автономная работа - 5 минут после прерывания (максимум до 60 минут)
    Дополнительно Встроенные часы и календарь
    Габаритные размеры 310х215х35 мм
    Масса 6,3 кг

  • Комплект поставки Fluke 1750/B

    № Наименование Количество
    1. Регистратор Fluke 1750 1
    2. Переходники питания для КПК и зарядного устройства 1
    3. 5 измерительных проводов и зажимов, карта памяти SD 1
    4. Программное обеспечение Fluke Power View и Fluke Power Analyze 1
    5. Кабель питания с набором разъемов международных стандартов 1
    6. Сетевой кабель Ethernet 1
    7. Комплект цветных наклеек по национальным стандартам 1
    8. Мягкий футляр для переноски. Отпечатанное ознакомительное руководство 1
    9. Компакт-диск с программным обеспечением и руководством пользователя (в формате PDF) 1
