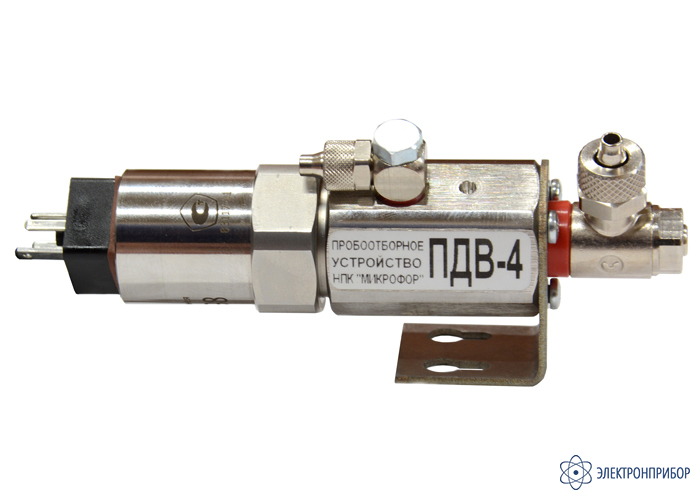

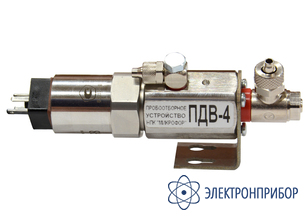

Описание пробоотборного устройства ПДВ-4:
Пробоотборное устройство ПДВ-4 имеет установочную резьбу М24×1, ПДВ-4-М — установочную резьбу М20×1,5. Содержит дроссель для установки расхода газа. Преобразователь находится при рабочем давлении до 10 бар.
ПДВ-4(-М) предназначено для измерения температуры точки росы (инея) сжатых газов при атмосферном давлении.
ПДВ-4 может поставляться в одном из трех исполнений по типу выходного фитинга:
- ПДВ-4(-М) – без входного фитинга и трубок, установочная внутренняя резьба для фитинга G1/8;
- ПДВ-4(-М)-А – штуцер Hy-Lok ACMC-3M-2R под трубку из нержавеющей стали (для измерения точки инея ниже -60 °С);
- ПДВ-4(-М)-Б – фитинг CAMOZZI 1511 6/4-1/8 под полиэтиленовую трубку (для измерения точки инея -60 °С и выше).
Включает измерительную камеру (3) для подключения измерительного преобразователя влажности (в комплект не входит) (4) и дроссель (5) для задания расхода через измерительную камеру.

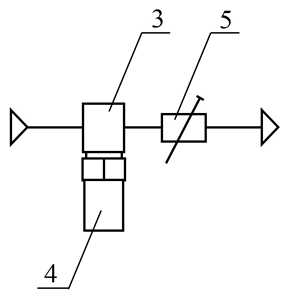

Рис.1. Пневматическая схема ПДВ-4(М)
-
-
Технические характеристики пробоотборного устройства ПДВ-4:
Параметр Значение ПДВ-3 ПДВ-4 ПДВ-8, ПДВ-8С Давление анализируемого газа постоянное постоянное/переменное постоянное/переменное Установочная резьба для преобразователя ДТР М24×1 - для ПДВ-3
М20×1,5 - для ПДВ-3-ММ24×1 - для ПДВ-4
М20×1,5 - для ПДВ-4-ММ24×1 - для ПДВ-8(C)
М20×1,5 - для ПДВ-8(C)-МНаличие ротаметра на выходе нет нет нет Максимальное входное давление, МПа 1 1 1 Класс чистоты по ИСО 8573-3
(температура точки инея при давлении 0,7 МПа, ºС)0-3
(-80...-20)2-3
(-50...-20)0-3
(-80...-20)Диапазон индикации избыточного давления, кгс/см2 нет нет 0...10 Габаритные размеры, мм
(без преобразователя), не более43×53×100 43×50×100 64×59×131 Габаритные размеры, мм
(с преобразователем), не более43×53×184 43×50×184 64×59×184 Масса без преобразователя, кг, не более 0,4 0,4 0,5 Совместимые преобразователи ДТР-1
ДТР-2
ДТР-3
ДТР-4
ДВ2ТС(М)-В
ДТР-СМДТР-1(-М)
ДТР-2(-М)
ДТР-3(-М)
ДТР-4
ДВ2ТС(М)-В
ДТР-СМДТР-1-СМ(-М)
ДТР-2-СМ(-М)*
ДТР-3-СМ(-М)*
ДВ2ТСМ-1Т-4П-В
ДТР-СМПримечание:
* - кроме ПДВ-8С. -
Комплект поставки ПДВ-4(-М)
№ Наименование Количество 1 Пробоотборное устройство ПДВ-4(-М) 1 2 Кольцо уплотнительное фторопластовое 23х17х2 (1) 1 3 Кольцо уплотнительное фторопластовое 20,5х15х1,5 (2) 1 4 Руководство по эксплуатации, совмещенное с паспортом (3) 1 5 Упаковка (4) 1 Примечания:
(1) – для преобразователя с установочной резьбой М24×1;
(2) – для преобразователя с установочной резьбой М20×1,5;
(3) – допускается партию преобразователей, поставляемых одному Заказчику, комплектовать одним экземпляром. -
Дополнительная комплектация ПДВ-4(-М)
-
Совместимость с ПДВ-4(-М)
-
