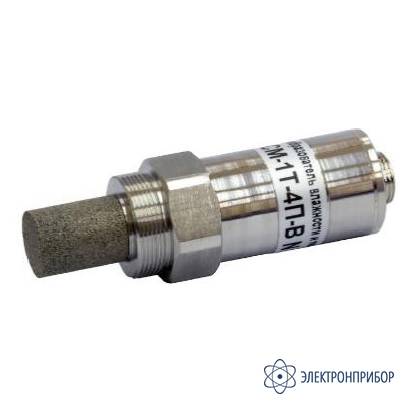

ДВ2ТСМ-1Т-4П-В — измерительный преобразователь влажности и температуры

Код товара: 50690
  • 25948-11

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2025

    Сертификаты

    Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П-В:

    Измерительный преобразователь влажности и температуры ДВ2ТСМ-В предназначен для непрерывного преобразования относительной влажности и температуры воздуха и газообразных сред в цифровой выходной сигнал по двухпроводному интерфейсу µForLAN и протоколу MODBUS. Преобразователи может устанавливаться в проточную камеру и использоваться для измерения влагосодержания газов при избыточном давлении до 1,6 МПа.

    Преобразователь принадлежит к семейству интеллектуальных преобразователей ДВ2ТСМ с интерфейсом µForLAN и служит для комплектации термогигрометров ИВА-6АР, ИВА-6Б, ИВА-6Б2.

    Применение измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П-В:

    • контроль утечек теплоносителя в системах безопасности атомных электростанций;
    • измерение влагосодержания сжатого воздуха и других неагрессивных технологических газов.

    Конструктивные особенности измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П-В:

    Корпус из нержавеющей стали имеет посадочную резьбу М24х1 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере.

    На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

    Пористый защитный колпачок выполнен из нержавеющей стали или фторопласта.

    Используется высокостабильный сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.

    Для измерения температуры используется полупроводниковый NTC-термистор.

    Цифровое исполнение преобразователя обеспечивает 100% взаимозаменяемость изделия.

    Преобразователь содержит схему обработки и выдачи сигналов на основе микроконтроллера и интерфейс связи со следующими функциями:

    • измерение сигнала по каналам влажности и температуры;
    • вычисление значений относительной влажности, температуры точки росы/инея и температуры;
    • температурная коррекция значения относительной влажности;
    • поддержка протокола MODBUS.

    Двухпроводный интерфейс µForLAN обеспечивает следующие функции:

    • параллельное подключение до 8-ми преобразователей;
    • питание преобразователей;
    • длина соединения преобразователей до 300 м в зависимости от вторичного блока.

    При юстировке преобразователи подключаются к компьютеру с помощью интерфейсного кабеля RS232 и программного комплекса "ДВ2ТСМ-Setup".

    Обозначение преобразователей при заказе:

    ДВ2ТСМ -Х -Х -В -Х
         1         2    3   4   5

    1. Торговая марка.
    2. Исполнение по рабочему диапазону температур.
    3. Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности.
    4. Конструктивное исполнение: В – для установки в проточной камере при избыточном давлении.
    5. Тип защитного колпачка:
       II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
       III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

    Пример обозначения преобразователя при заказе:

    ДВ2ТСМ-1Т-1П-В/080-II - измерительный преобразователь ДВ2ТСМ-В с цифровым выходным сигналом по двухпроводному интерфейсу µForLAN и протоколу ModBus, рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, пористый защитный колпачок из нержавеющей стали.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П-В:

    Параметр Значение
    Диапазон измерений относительной влажности, %:
    исполнение 1П
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*
    исполнение 2П
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*
    исполнение 4П
    - в диапазоне относительной влажности от 0 до 10%
    - в диапазоне относительной влажности от 10 до 50%
    - в диапазоне относительной влажности от 50 до 98%*    		 0...98

    ±2
    ±3

    ±1
    ±2

    ±(0,025+0,0875П)
    ±(0,7+0,02П)
    ±3
    где П – показания преобразователя, %
    Исполнение по рабочему диапазону температур, °С:
    - для исполнения 1Т, °С
    - для исполнения 2Т, °С
    - для исполнения 3Т, °С
    - для исполнения 4Т, °С
    0...+60
    -20...+60
    -40...+60
    0...+150
    Пределы допускаемой абсолютной погрешности измерения температуры, °С
    - в диапазоне от -40 до -20°С
    - в диапазоне от -20 до -60°С
    - свыше 60°С
    ±1
    ±0,3
    не нормируется
    Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин:
    - по относительной влажности, мин
    - по температуре, мин

    не более 1
    не более 2
    Габаритные размеры, мм 12х80 (800)
    Масса преобразователя, кг не более 0,3

    * - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.

  • Комплект поставки ДВ2ТСМ-1Т-4П-В

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-4П-В 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Упаковка 1
