ДВ2ТСМ-4Т-1П-ГМ\250 — измерительный преобразователь влажности и температуры

Код товара: 50689
  • 25948-11

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2025

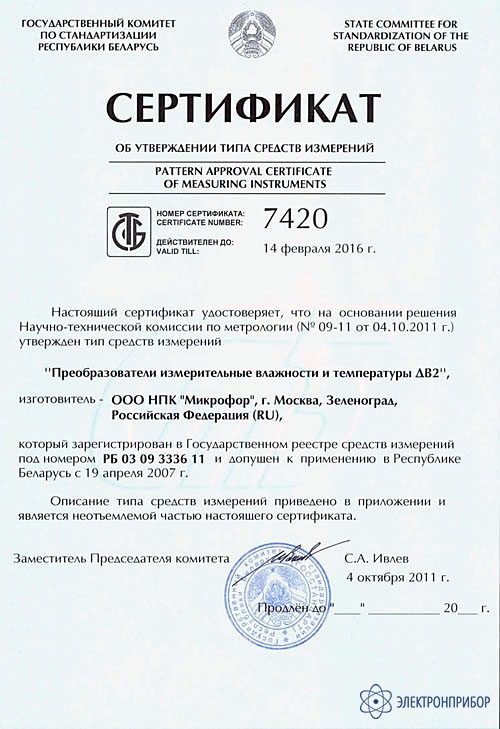

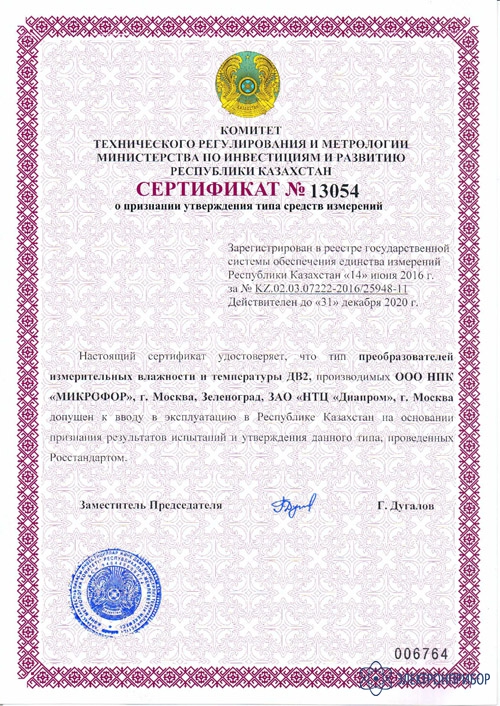

    Сертификаты

    Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-4Т-1П-ГМ\250:

    Измерительный преобразователь влажности и температуры ДВ2ТСМ-ГМ предназначен для непрерывного преобразования относительной влажности и температуры воздуха и газообразных сред в цифровой выходной сигнал по двухпроводному интерфейсу µForLAN и протоколу MODBUS.

    Применение измерительного преобразователя влажности и температуры ДВ2ТСМ-4Т-1П-ГМ\250:

    Преобразователь принадлежит к семейству интеллектуальных преобразователей ДВ2ТСМ с интерфейсом µForLAN и используется в составе термогигрометров ИВА-6АР, ИВА-6Б, ИВА-6Б2 для:

    • измерения относительной влажности и температуры в производственных и технологических помещениях при повышенных температурах;
    • контроля влажности в сушильных камерах и печах при температуре до 150°С.

    Особенности конструктивного исполнения измерительного преобразователя влажности и температуры ДВ2ТСМ-4Т-1П-ГМ\250:

    В преобразователе для измерения относительной влажности используется сорбционно-емкостной чувствительный элемент, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Для измерения температуры используется полупроводниковый термистор.

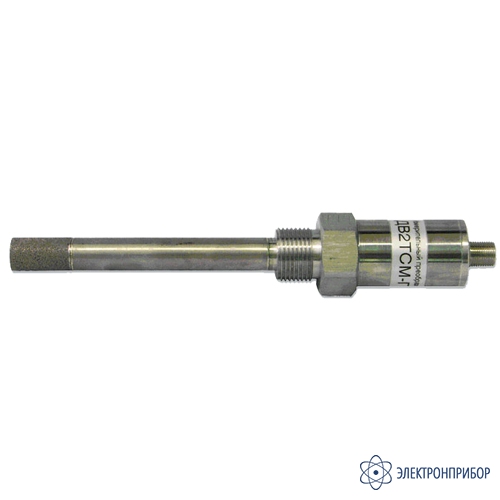

    Преобразователь имеет моноблочное исполнение, состоит из корпуса и выносного зонда.

    Выносной зонд выполнен из тонкостенной трубки из нержавеющей стали и размещается в высокотемпературной области. На торце выносного зонда расположены чувствительные элементы относительной влажности и температуры, закрытые пористым колпачком, защищающим их от механических повреждений и обеспечивающим свободный доступ анализируемой среды.

    В корпусе размещена электронная схема, поэтому он должен располагаться в низкотемпературной области (до 50°С). Корпус имеет посадочную резьбу М20х1,5 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере. В торцевой части корпуса имеется разъем для съема электрических сигналов.

    Преобразователь имеет схему обработки сигналов на основе микроконтроллера со следующими функциями:

    • измерение сигнала по каналам влажности и температуры;
    • вычисление значений относительной влажности, температуры точки росы и температуры;
    • температурная коррекция значения относительной влажности;
    • поддержка протокола ModBus.

    Обозначение преобразователей при заказе:

    ДВ2ТСМ-ГМ/xxx - Y, где

    ххх - длина вынесенного зонда с чувствительными элементами, мм (стандартная длина 250 мм, оговаривается при заказе 250, 500, или 1000мм).
    Y - тип защитного колпачка:
       II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
       III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

    Пример обозначения преобразователя при заказе:

    ДВ2ТСМ-ГМ/500-III - измерительный преобразователь влажности и температуры ДВ2ТСМ-ГМ с вынесенным зондом длиной 500 мм и пористым защитным колпачком из спеченной нержавеющей стали.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-4Т-1П-ГМ\250:

    Параметр Значение
    Диапазон измерений температуры, °С (исполнение 4Т) 0...150
    Диапазон измерений относительной влажности*, % 0...98
    Пределы допускаемой абсолютной погрешности измерения относительной влажности не более, %**:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%

    ±2
    ±3
    Пределы допускаемой абсолютной погрешности измерения температуры не более, °С:
    - в диапазоне температур от 0 до +60°С
    - в диапазоне температур от +60 до +150°С
    ±0,5
    ±1
    Постоянная времени измерений не более, мин:
    - по относительной влажности
    - по температуре
    1
    5
    Габаритные размеры:
    - корпуса преобразователя, мм
    - выносного зонда, мм
    28x120
    ø12x250***
    Масса преобразователя, не более, кг 0,3

    * - не рекомендуется длительная (более 6 часов) эксплуатация преобразователя при относительной влажности выше 85%;
    ** - указанный предел допускаемой абсолютной погрешности измерения относительной влажности в диапазоне температур свыше 60     °C не нормируется;
    *** - по умолчанию - ХХХ =250 мм, оговаривается при заказе из ряда 250, 500, 1000.

  • Комплект поставки ДВ2ТСМ-4Т-1П-ГМ\250

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-4Т-1П-ГМ\250 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Упаковка 1
