МД-6К — магнитопорошковый дефектоскоп

Сохранить в PDF Распечатать
  • Назначение МД-6К:

    Дефектоскоп предназначен для магнитопорошкового контроля:

    • сварных соединений;
    • строительных металлоконструкций;
    • подъемных механизмов;
    • котельных установок;
    • деталей железнодорожного транспорта;
    • объектов трубопроводного транспорта.

    В качестве намагничивающих элементов использованы постоянные магниты, поэтому для работы с дефектоскопом не требуется электропитание.

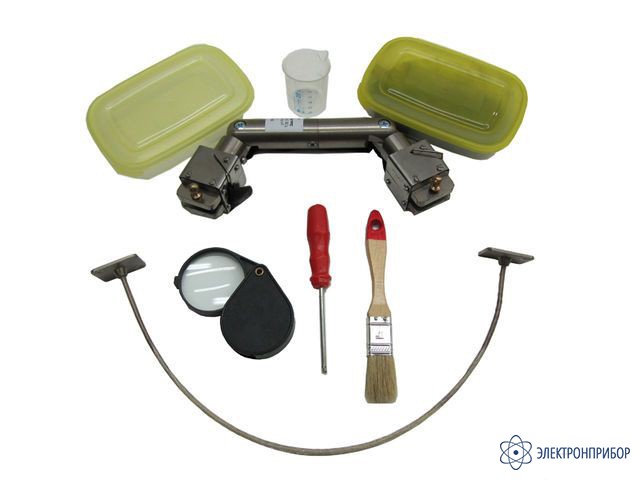

    Комплект дефектоскопа МД-6К содержит: контрольный образец с дефектограммой, лупу, мерку для измерения количества порошка для суспензии, тросовую перемычку, магнитопровод шарирнирный и другие приспособления.

    Дефектоскоп МД-6К обеспечивает проведение полного цикла магнитопорошкового контроля изделия.

  • Технические характеристики МД-6К:

    Параметр Значения
    Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см:
    в центре, не менее 800
    по краям (1..2 мм от края), не менее 1100
    Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н) 30 (≈300)
    Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм 90-120
    Габаритные размеры, мм:
    намагничивающего блока 44х44х55
    диаметр шарнирного магнитопровода 30
    длина тросовой перемычки 500
    сумки-контейнера 375х295х70
    Масса намагничивающего блока, кг 0,6
    Масса полного комплекта дефектоскопа, кг 5,3
  • Комплект поставки МД-6К

    Наименование Количество
    1. Намагничивающие блоки 2
    2. Шарнирный магнитопровод 1
    3. Образец МО-3 1
    4. Дефектограмма 1
    5. Мерка для порошка 1
    6. Емкость для порошка и суспензии 2
    7. Порошок магнитный 0,2 кг
    8. Тросовая перемычка 1
    9. Лупа 1
    10. Кисть 1
    11. Отвертка 1
    12. Сумка-контейнер 1
    13. Паспорт 1
