ИП Марсен-ПКЭ — измерительный преобразователь

Сохранить в PDF Распечатать
    • Межповерочный интервал

      96 месяцев

    • Госреестр РФ

      64429-16

    • Производитель

      Прочие

    Назначение измерительного преобразователя - ИП Марсен-ПКЭ:

    ИП предназначены для измерения, регистрации и передачи показателей качества электрической энергии (ПКЭ) и основных параметров электрической энергии.

    ИП предназначены для автономной работы и для работы в составе автоматизиро-ванных систем: автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ), систем мониторинга качества электрической энергии (СМКЭ), систем сбора и передачи информации (ССПИ), ав-томатизированных систем диспетчерско-технологического контроля и управления (АСДТУ), автоматизированных систем управления технологическими процессами (АСУ ТП) и др.

    Измерительный прибор «ИП Марсен-ПКЭ» – это компактное устройство, обеспечивающее непрерывный контроль электроэнергии в сетях и подстанциях любого класса.

    Измерение электроэнергии позволяет решать одновременно несколько задач:

    • Учет и контроль качества;
    • Автоматизация системы управления процессами;
    • Обеспечение анализа общей характеристики электроснабжения;
    • Выявление несоответствий и сверхнормативных потерь.

    Анализ качества обеспечивает технических специалистов систем электроснабжения данными, позволяющими выявить причины и спектр неисправностей.

    Описание измерительного преобразователя - ИП Марсен-ПКЭ:

    Измерительный преобразователь «ИП Марсен-ПКЭ» соответствует документам: ГОСТ 32144-2013; ГОСТ 30804.4.30-2013; ГОСТ 30804.7.30-2013; ГОСТ 33073-2014; ГОСТ Р 8.655; СТО 56947007- 29.200.80.180-2014 «Преобразователи измерительные для контроля показателей качества электрической энергии. Типовые технические требования» - ОАО «ФСК ЕЭС».

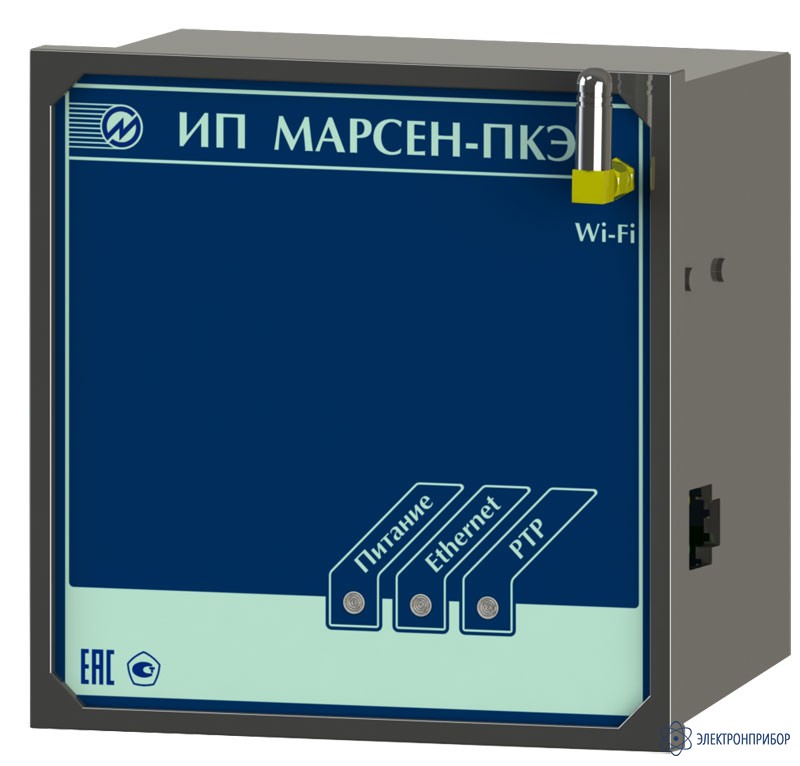

    ИП состоит из одного измерительного блока, на лицевой панели которого расположены индикаторы «Питание», «Ethernet» и «PTP»; на боковой панели расположен приборный соединитель интерфейса Ethernet PoE (IEEE 802.3af ) типа RG-45; на задней крышке блока расположены соединители: питания, измерительных входов тока и напряжения .

  • Метрологические характеристики измерительного преобразователя - ИП Марсен-ПКЭ:

    Наименование характеристики Диапазоны измерений Вид и пределы допускаемой основной погрешности измерений Примечание
    Напряжение переменного тока [U], В от 0,01 U до 2 U относительная , % ±[0,1+0,01(U O /U–1)] Класс А по ГОСТ 30804.4.30
    Напряжение основной ( первой ) гармонической составляющей [U 1 ], В от 0,01 U до 2 U относительная , % ±[0,1+0,01(U O /U1–1)]
    Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус от 0 до 360 абсолютная, градус ±0,1 0,1 U H ≤ U ≤ 1,5 U H
    Частота напряжения переменного тока [f 1 ], Гц от 42,5 до 75 абсолютная, Гц ±0,01 0,1 U H ≤ U ≤ 2 U H
    Класс А по ГОСТ 30804.4.30
    Отклонение частоты, Гц от минус 7,5 до 25 абсолютная, Гц ±0,01

    0,1 U H < U < 2 U H


    Класс А по ГОСТ 30804.4.30

    Отрицательное отклонение напряжения , % от U O от 0 до 100 абсолютная, % от U O ±0,1
    Положительное отклонение напряжения , % от U O от 0 до 100 абсолютная, % от U O ±0,1
    Установившееся отклонение напряжения , % от U O 1 абсолютная, % от U O ±0,1
    Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности , % от 0 до 20 абсолютная, % ±0,15
    Суммарный коэффициент гармонических составляющих напряжения [ К U], % от 0 до 100

    0,1 U < U < 1,5 U U MAX 3) < 2,8 U


    Класс I по ГОСТ 30804.4.7

    абсолютная, % ±0,05 К U < 1,0
    относительная, % ±5,0 К U ≥ 1,0
    Коэффициент гармонической составляющей напряжения порядка h [ К U (h)] , % от 0 до 50

    0,1 UH < U < 1,5UH U MAX < 2,8UH ; h от 2 до 50;

    Класс I по ГОСТ 30804.4.7

    абсолютная, % ±0,05 К U (h) < 1,0
    относительная, % ±5,0 К U (h) ≥ 1,0
    Напряжение гармонической подгруппы порядка h, [U sg,h ], В От 0 до 0,5 U

    0,1 U ≤ U ≤ 1,5 U ; U MAX < 2,8 U ; h от 2 до 50;

    Класс I по ГОСТ 30804.4.7

    абсолютная, В ±0,0005 UO Usg,h < 0,01 U
    относительная, % ±5,0 Usg,h > 0,01 U
    Напряжение интергармонической центрированной подгруппы порядка h [U isg,h ], В От 0 до 2 U

    0,1 U ≤ U ≤ 1,5 U ; U MAX < 2,8 U ; h от 0 до 50;

    Класс I по ГОСТ 30804.4.7

    абсолютная, В ±0,0005 UO Uisg,h ≤ 0,01 U
    относительная, % ±5 Uisg,h ≥ 0,01 U
    Напряжение прямой последовательности , нулевой последовательности и обратной последовательности , В От 0 до 2 U абсолютная, В ±0,0015 UO
    Остаточное напряжение ( при провале ), В от 0,01 U до 1,1 U относительная , % ±[0,1+0,01 (UO /U–1)] Класс А по ГОСТ 30804.4.30
    Остаточное напряжение ( при прерывании ), В от 0,01 U до 0,2 U относительная , % ±[0,1+0,01 (UO /U–1)]
    Глубина провала напряжения , % от 10 до 100 абсолютная , % ±0,2
    Длительность прерывания напряжения , с От 0,01 с до 60 мин абсолютная , с ±0,2
    Длительность провала напряжения , с от 0,02 с до 600 с абсолютная , с ± 0,02
    Максимальное значение напряжения при перенапряжении [U MAX ], В от 1,1 U до 2 U приведенная, % от UO ±0,2
    Коэффициент временного перенапряжения [Kпер U ], отн. ед. от 1,1 до 2,0 относительная, % ±10 Kпер U =UMAX / UO
    Длительность временного перенапряжения, с от 0,02 с до 600 с абсолютная, с ± 0,02 Класс А по ГОСТ 30804.4.30
    Кратковременная доза фликера, отн. ед. от 0,2 до 10 относительная, % ±5,0
    Длительная доза фликера, отн. ед. от 0,2 до 10 относительная, % ±5,0
    Пределы допускаемой абсолютной погрешности установки времени при приеме метки синхронизации абсолютная, с ± 0,005 При синхронизации с Международной шкалой координированно го времени (UTC)
    Пределы допускаемой абсолютной погрешности хода внутренних часов ИП абсолютная, с / сут ± 0,5 При отсутствии синхронизации с UTC

    Примечания :

    1) U u н - номинальное входное напряжение ИП , определяемое выбранным диапазоном измерения из ряда 240 В , 60 В для фазных и из ряда 415 В , 104 В для межфазных напряжений .

    2) U О - опорное напряжение по ГОСТ 32144-2013 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от U Н .

    3) U MAX – максимальное мгновенное значение напряжения , при котором Прибор индицирует и регистрирует перегрузку ;

    4) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения .

    Технические характеристики измерительного преобразователя - ИП Марсен-ПКЭ:

    Параметр Значение
    Габаритные размеры ( длина , ширина , высота ), мм , не более 144 × 144 × 78
    Мощность , потребляемая по цепи питания , В · А , не более 15
    Степень защиты корпуса по ГОСТ 14254 IP20
    Масса , кг , не более 1,0
    Среднее время наработки на отказ То , ч 120000
    Средний срок службы , лет 25
    Нормальные условия применения , о С 23 ± 5
    Рабочие условия применения , о С от минус 10 до плюс 55
    Относительная влажность воздуха , не более , % 90 при 25 о С
    Диапазон атмосферного давления , мм рт . ст . ( кПа ) 537 – 800 (70 – 106,7)
  • Комплект поставки ИП Марсен-ПКЭ

    Наименование Количество
    1 Преобразователь измерительный « ИП Марсен - ПКЭ » 1
    2 Скоба с винтом 2
    3 Клеммник 2EDGKM-5.08-12P 1
    4 Клеммник 2EDGK-7,62-05P 1
    5 Клеммник 15EDGK-5.08-03P 1
    6 Формуляр 1
    7 Руководство по эксплуатации 1
    8 Методика поверки 1
    9 Упаковка 1
