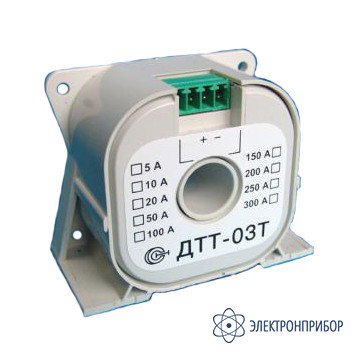

ДТТ-03Т — датчик измерения переменного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Описание датчика измерения переменного тока ДТТ-03Т:

    Датчик ДТТ-03Т состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях.

    Датчики выпускаются на несколько диапазонов измеряемых токов: 5 А, 10 А, 20 А, 50 А, 100 А, 200 А, 300 А.

    Может крепиться на DIN-рейку при помощи промежуточной планки.

    Особенности датчика измерения переменного тока ДТТ-03Т:

    • гальваническая развязка;
    • минимальные габариты и масса;
    • возможность монтажа на печатную плату;
    • минимальное электропотребление;
    • широкий диапазон питающего напряжения;
    • работа с однополярным питанием;
    • стандартный токовый выход;
    • возможность крепления на DIN-рейку
  • Технические характеристики датчика измерения переменного тока ДТТ-03Т:

    Параметр ДТТ-03Т (5А, 10А, 20А, 50А) ДТТ-03Т (100А, 150А, 200А, 300А)
    Диапазон измеряемых токов, А 0...5; 0...10; 0...20; 0...50 0...100; 0...150; 0...200; 0...300
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С * - 10 … 80 (- 40 … 80)
    Основная погрешность измерения для частоты 50 Гц не более,% 0,5
    Нелинейность выходной характеристики, не более, % 0,2
    Полоса пропускания, Гц 30-20000
    Номинальный выходной сигнал, В (мА) ** (4/20)
    Источник питания, В +15 … +30
    Ток потребления, мА 7/24
    Диаметр отверстия под токовую шину, мм *** 14
    Габаритные размеры, мм 70х55х36
    Масса, г 100

    По требованию заказчика возможно:
    * - изготовление датчика с расширенным диапазоном рабочих температур;
    ** - изготовление датчика с другим номиналом выходного сигнала;
    *** - изготовление датчика с увеличенным отверстием под токовую шину.

  • Комплект поставки ДТТ-03Т

    Наименование Количество
    1 Преобразователь ДТТ-03Т в выбранном исполнении 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
    4 Упаковочная тара 1
