ДНТ-053, ДНТ 053, ДНТ053

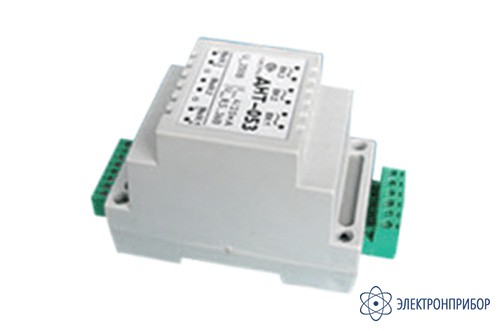

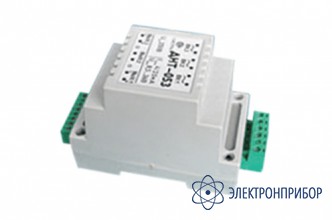

ДНТ-053 — датчик измерения переменного напряжения

Сохранить в PDF Распечатать
  • Назначение датчика измерения переменного напряжения ДНТ-053:

    ДНТ-053 - для работы в трехфазных цепях и содержит три независимых, гальванически изолированных канала, каждый из которых идентичен схеме датчика ДНТ-051. Питание преобразователей осуществляется по токовой петле 4/20 мА. Монтируются ДНТ на DIN-рейку.

    Описание датчика измерения переменного напряжения ДНТ-053:

    Датчики (преобразователи измерительные) предназначены для преобразования напряжения переменного тока в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

    Особенности датчика измерения переменного напряжения ДНТ-053:

    • Гальваническая развязка силовых цепей и цепей контроля;
    • Минимальные габариты и масса;
    • Возможность монтажа на DIN-рейку;
    • Питание по токовой петле.
  • Технические характеристики датчика измерения переменного напряжения ДНТ-051:

    Параметр ДНТ-051 ДНТ-053
    Диапазон измеряемых напряжений, В 0...50; 0...100; 0...250; 0...500 0...250 (Трехфазное)
    Допустимая перегрузка по измеряемому напряжению, разы 1,3
    Входной номинальный ток, Iном, мА 1
    Диапазон рабочих температур,°С 0...+70; (-40...+70)
    АЧХ в пределах 1%, не более, кГц 0,02...10
    Основная погрешность измерения для частоты 50 Гц не более,% 0,5
    Нелинейность выходной характеристики, не более, % 0,3
    Номинальный выходной ток, мА 4/20
    Максимальный выходной ток, мА 25
    Пробивное напряжение вход-выход, кВ 1
    Напряжение питания, В 9...36
    Габаритные размеры, мм 95х54х65
    Масса, г 210
  • Комплект поставки ДНТ-053

    Наименование Количество
    1 Датчик измерения переменного напряжения ДНТ-053 1
  • Совместимость с ДНТ-053

    • 17 700 руб.
      поверка включена в стоимость
